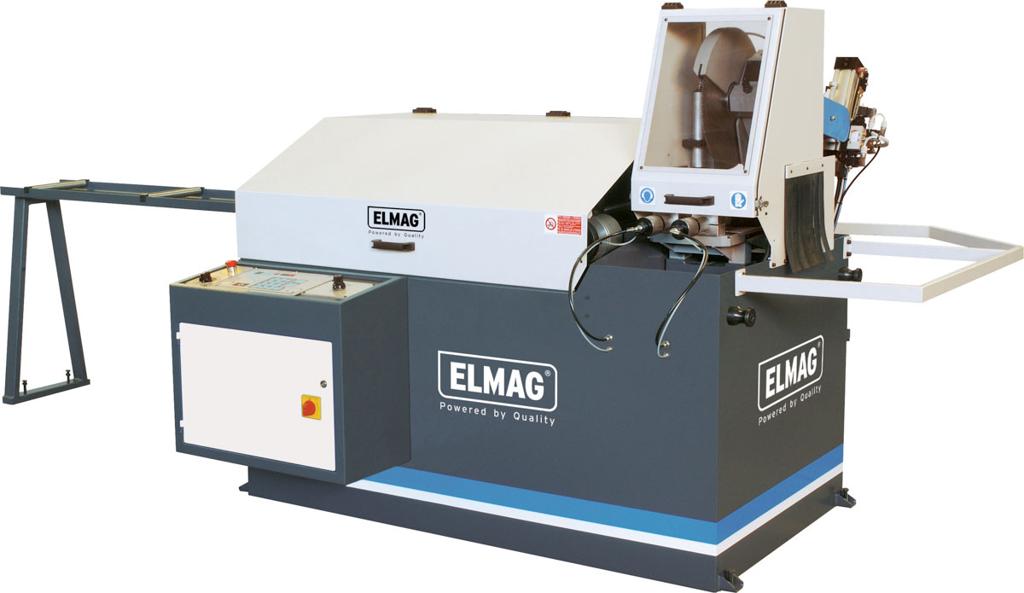

ELMAG ALU-Metall-Kreissägemaschine
Produktbeschreibung ELMAG ALU-Metall-Kreissägemaschine
- - CNC1-Steuerung für einfache Bedienung: Maß eingeben, Zyklus starten
- - Schnittbereich max. 180x100 mm
- - Sägeblattdurchmesser 400 mm
- - Einstellbarer Spanndruck: Pneumatiksystem V-AUTO P
- - Nahezu gratfreier Schnitt: hochpräzise Getriebekopf- und Sägeblattlagerung
- - Einfache Materialzufuhr: breite Materialauflage mit drei leichtgängigen Laufrollen, Länge 1.500 mm
- - Hohe Positioniergenauigkeit: Referenzpunkt des Materialwagens und Zuschnittslänge präzise einstellbar
- - Materialwagenvorschub max. 600 mm
- - Genaue Schnitttiefe: mit Einstellschraube für Vertikalhub
- - Sicheres Spannen beiderseits der Schnittstelle: mit Materialwagenschraubstock und Antigrat-Werkstückhalter
- - Oberflächenschönend: breite Spannbacken aus Teflon
- - Leistungsstark: Antriebsmotor 2.200 W mit hoher Drehzahl 3.000 UpM
- - Ideale Antriebsform: laufruhiger Hochleistungs-Keilriemenantrieb
- - Gute Übersicht: zentrales Bedienpanel mit SPS-Steuerung
- - Spanndruck optimierbar - Spanndruckregler zur Anpassung der Spannkraft an den Werkstoff
- - Optimale Sägeblattkühlung - Kühlsystem mit Membranpumpe, Dosierventil und Rücklauffilter
- - Betriebssicher - Keilriemenantrieb als Sicherheitskupplung bei Überlast, Schutzabdeckung des Materialwagens, Schutzgehäuse der Schneideeinheit, Schutzbügel, Not-Aus, Nullspannungsauslösung, CE-konform
- - Hochwertige Gewerbe- und Industrieausführung

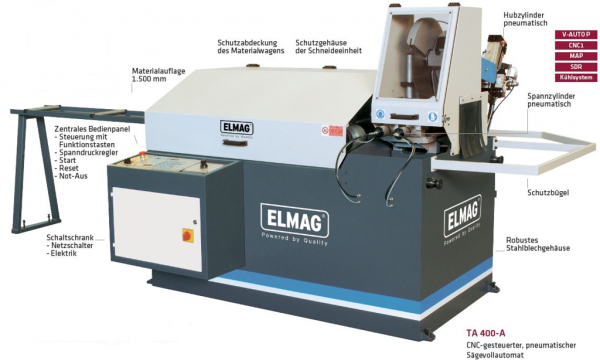

TA 400-A
- Moderne, vollautomatische High-Speed-Metallkreissäge für Einzelschnitt und rationale Serienfertigung. Ideale Ablängmaschine für Stangenund Bündelmaterial aus Aluminium, Leichtmetall-Legierungen und Kunststoff. Vollständiger Schneidezyklus mit hoher Durchsatzleistung nach Eingabe des Werkstückmaßes.
Serienausstattung ELMAG ALU-Metall-Kreissägemaschine
- TA 400-A Alu-Metall-Kreissägemaschine
- V-AUTO P Pneumatik vollautomatisch
- CNC1-Steuerung (Einzelmaße)
- Materialauflage mit drei Laufrollen
- Materialwagen mit Schraubstock
- Vertikalhub/Schnitttiefenanschlag verstellbar
- MAP Materialspanner pneumatisch
- Antigrat-Werkstückhalter pneumatisch
- Teflonspannbacken
- Hochleistungs-Riemenantrieb
- Zentrales Bedienpanel
- SDR Spanndruckregler
- Kühlsystem mit Membranpumpe
- Schutzabdeckung Materialwagen
- Schutzgehäuse Schneideeinheit
- Schutzbügel
- Not-Aus/Nullspannungsauslösung
- Stahlblechsockel/Spänewanne
- Werkzeug/Betriebsanleitung/CE
Sonderzubehör ELMAG ALU-Metall-Kreissägemaschine
- Alu-Sägeblatt NEG 400x3,6x32 mm, 96 Zähne, 2 NL 10 mm, TK63
Einsatzbeispiele
- Leichtmetallbau
- Fassadenbau
- Isolierbau
- Maschinenbau
- Anlagenbau
Vollautomatischer Schneidezyklus
- Zyklusstart ab Steuerungspanel
- Materialwagen vor / Zuführen auf Maß
- Material fixieren / Spanner zu
- Sägeblattantrieb ein
- Kühlmittelpumpe ein / Schmieren
- Getriebekopf absenken / Schneiden
- Materialwagen rück / Rückstellen auf Maß
- Getriebekopf anheben / Rückstellen
- Sägeblattantrieb / Kühlmittelpumpe aus
- Werkstück lösen / Spanner auf
- Zykluswiederholung
Technische Spezifikation ELMAG ALU-Metall-Kreissägemaschine
| Kriterium | Spezifikation |
|---|---|
| Rundrohr Schnittbereich bei 0° | Max. 130 MMT |
| Vierkantrohr Schnittbereich bei 0° | Max. 110 MMT |
| Rechteckrohr Schnittbereich bei 0° | Max. 180x100 MMT |
| Sägeblatt-Außendurchmesser | 400 MMT |
| Sägeblatt-Innendurchmesser | 32 MMT |
| Schraubstockspannweite max. | 180 MMT |
| Schnittwinkel | 0 ° |
| Drehzahl | 3000 UpM |
| Motorleistung | 2200 WTT |
| Netzanschluss | 400/50 V/Hz |
| Länge | 3800 MMT |
| Höhe | 1700 MMT |
| Gewicht | 510 KGM |
| Ursprungsland | IT |
| Paketdiensfähig | NEIN |
