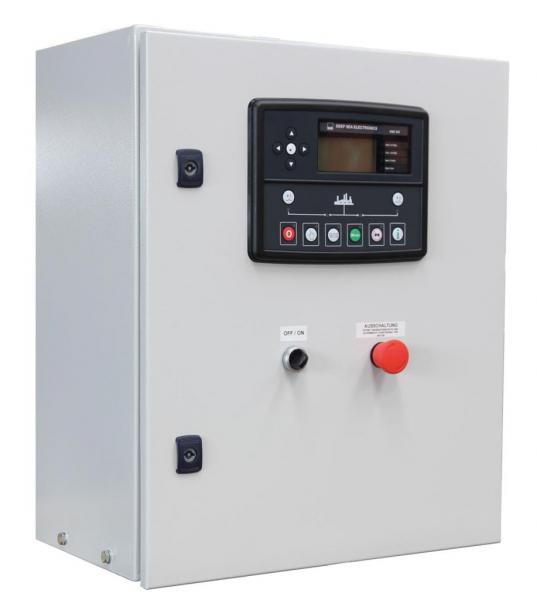

ELMAG ATS Panel DSE 335 bis 87 kVA = 125A, Autom. Netzausfallerkennung

ATS-Kits für Start-Stopp-Automatik

• ATS-Panel (Autom. Lasttransferschaltung)

-

• ELMAG-Stromerzeuger ab 30 kVA verfügen serienmäßig über ein Automatik-Steuerpanel zur automatischen Netzausfallskontrolle. Durch die Erweiterung mit einem TS-Kit werden diese zur vollautomatischen Notstromanlage. Geräte mit Fernstartanschluss (z.B. Fernstartanlangen oder Geräte mit DSE3110, 7310, 7410) können durch die Erweiterung mit einem ATS Panel einfach zu einer automatischen Notstromanlage aufgerüstet werden.

Inklusive Automatik-Steuerpanel zur Erkennung eines Netzausfalls und Steuerung der integrierten Umschalteinrichtung. Start eines angeschlossenen Stromerzeugers mittel potenzialfreien Kontakt. Der ATS-Kit wird in die E-Installation eigebunden und übernimmt die Umschaltung zwischen Netz und Aggregat sowie die Netz- und Generatorüberwachung. Inkl. DC-Versorgung und Pufferbatterie.

• Alle Notstromumschaltungen werden in der Regel nach der Nachzähler-Hauptsicherung des Niederspannungshauptverteilers eingebunden. Da im Netzbetrieb dadurch die volle Netzleistung über die integrierte Umschalteinrichtung fließen kann, ist die Leistung anhand der Stärke der Nachzähler-Hauptsicherung auszuwählen, selbst wenn das Notstromaggregat nur eine geringere Leistung liefern kann.
• Sollen mehrere Zählerkreise automatisch umgeschaltet werden und über ein Aggregat betrieben werden, so ist für jeden Zählerkreis eine eigenen Umschalteinrichtung vorzusehen. Dies kann bei Mehrparteienanlagen oder Anlagen mit mehreren Zählern aufgrund unterschiedlicher Stromtarife (z.B. Wärmepumpen) der Fall sein.
• Für solche Anlagen können Dual-ATS-Panele die richtige Wahl sein. Auch Multi-ATS-Panele mit automatischen Umschalteinrichtungen für eine beliebige Anzahl an Zählerkreise sind auf Anfrage erhältlich.

Technische Spezifikation ELMAG ATS Panel DSE 335 bis 87 kVA = 125A, Autom. Netzausfallerkennung
