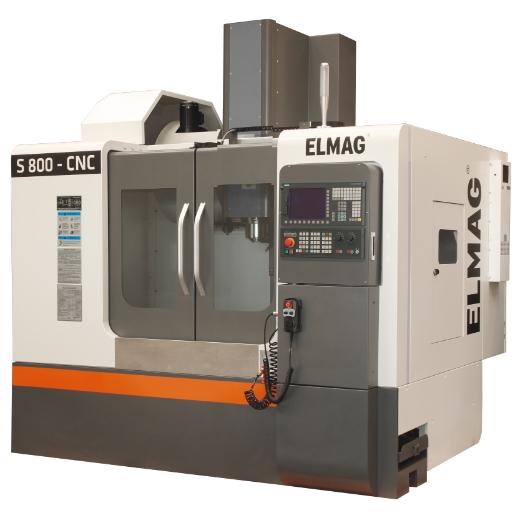

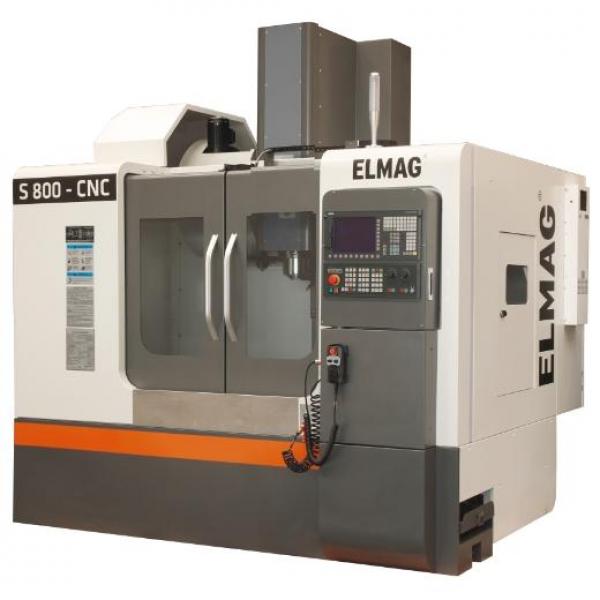

ELMAG CNC Bearbeitungszentrum 3-Achsen Mod. S800-CNC
Produktbeschreibung ELMAG CNC Bearbeitungszentrum 3-Achsen Mod. S800-CNC
- ELMAG CNC-Bearbeitungszentren
- Stabiles Gussgestell in Starrbett-Bauweise mit gehärteten und gegenbeschichteten Flachführungen
- Vorgespannte Kugelumlaufspindeln in allen Achsen - angetrieben durch kraftvolle Servomotoren für dynamischen Vorschub
- Mechanischer Gewichtausgleich unterstützt das präzise Positionieren der Z-Achse - Verschleiß von Spindel und Führung wird minimiert
- Die in der Y-Achse enthaltenen Edelstahl-Teleskopabdeckungen
schützen Führungen und Kugelumlaufspindeln vor Spänen und Kühlmittel - Inkl. 10/16-fach Werkzeugwechsler, pneumatischer Werkzeugklemmung, LED-Arbeitsleuchte, Kühlmitteleinrichtung, automatische Zentralschmierung, Bedienwerkzeug
- SIEMENS 828D, Wirtschaftlichkeit, einfaches Handling und perfekte Performance zeichnen diese Steuerung aus

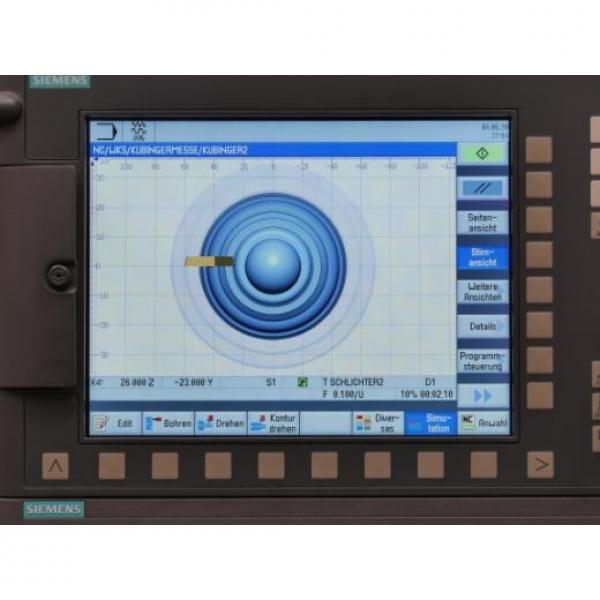

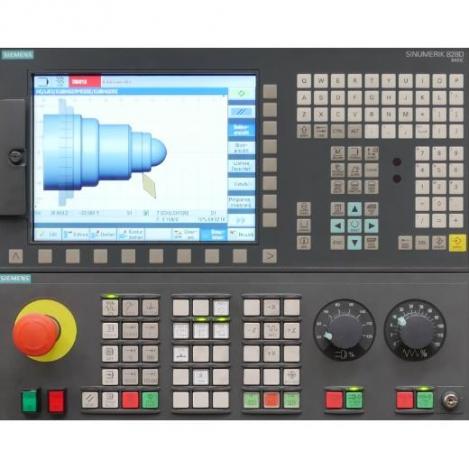

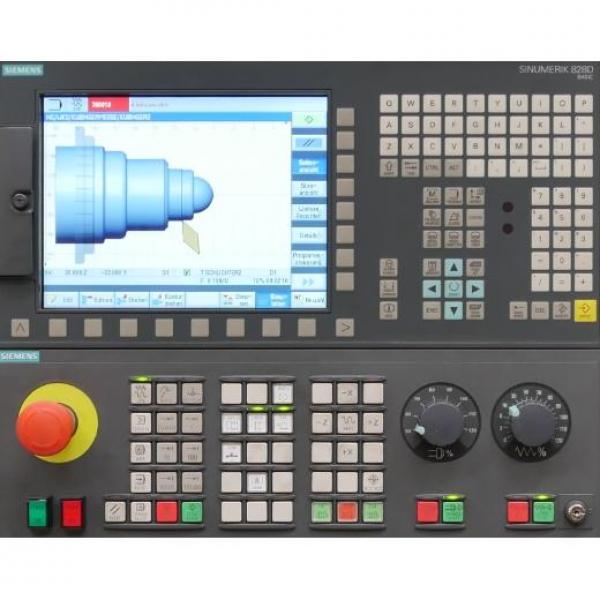

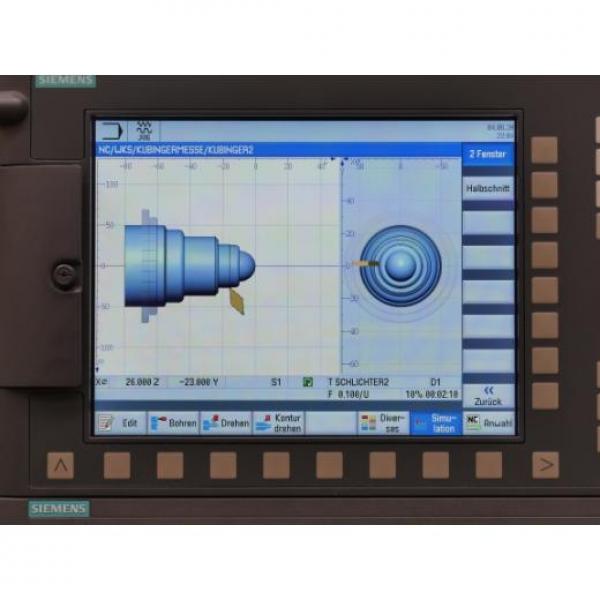

SIEMENS SINUMERIK 828D ADVANCED
- Panelbasierte Kompakt-CNC-Steuerung
- Bis zu 5 Achsen/Spindel
- 7,5' Farbdisplay
- CNC-Anwenderspeicher bis zu 1 MB
- 4 interpolierende Achsen
- 64 Werkzeugspeicherplätze
Hohe Qualitätsstandards
- Die SINUMERIK 828D bringt Schwung in die Zerspanungstechnik, CNC-Technik vom Technologieführer, gepaart mit einem revolutionären Bedienkonzept, machen die SINUMERIK 828D ADVANCED perfekt für den Einstieg in die CNC-Welt!
- Dank eines panelbasierten CNC-Designs mit wenig Schnittstellen und einer Bedientafel in der Schutzklasse IP 65 sind die SINUMERIK 828 Steuerungen perfekt für den Einsatz unter rauen Umgebungen vorbereitet.
Optimiert für einfache Fräsanwendungen
- Dank technologiespezifischer Ausprägungen sind die SINUMERIK 828 Steuerungen perfekt für‘s Fräsen vorkonfiguriert. Mit dem neuartigen, integrierten startGUIDE ist die SINUMERIK 828 der optimale Partner für den modernen CNC-Techniker. Dabei wird neben der CNC-Bedienung und Programmierung auch die Inbetriebnahme grafisch interaktiv erklärt.
Optional erhältlich:
- Sinutrain-Desktop-Lizenzen für Schulen, Lehrlingsausbildung und Ausbildungsstätten
- Sinutrain-Klassenraum-Lizenz (18 Plätze) erhältlich
- Programmierhandbücher für Drehen und Fräsen
- Trainingsunterlagen für Shopmill und Shopturn
- FANUC CNC-System
- 16-fach Werkzeugwechsler
- Späneförderer
- 4. Achse (A-Achse)
Technische Spezifikation ELMAG CNC Bearbeitungszentrum 3-Achsen Mod. S800-CNC
| Kriterium | Spezifikation |
|---|---|
| Verfahrweg X-Achse | 800 MMT |
| Verfahrweg Y-Achse | 550 MMT |
| Verfahrweg Z-Achse | 550 MMT |
| Tischabmessungen | 1000 x 550 MMT |
| Tischbelastbarkeit | 500 KGM |
| T-Nuten, Anzahl | 5 |
| T-Nuten, Breite | 18 MMT |
| T-Nuten, Abstand | 90 MMT |
| Pinolenabstand Tisch | 150 - 700 MMT |
| Spindeldrehmoment | 70/140 NU |
| Ausladung | 560 MMT |
| Drehzahlbereich | 40 - 8000 UpM |
| Spindelaufnahme | BT 40 |
| Eilgang X-Achse | 500 mm/s |
| Eilgang Y-Achse | 500 mm/s |
| Eilgang Z-Achse | 400 mm/s |
| Arbeitsvorschub X-Achse | 1 - 10000 mm/min |
| Arbeitsvorschub Y-Achse | 1 - 10000 mm/min |
| Arbeitsvorschub Z-Achse | 1 - 10000 mm/min |
| Werkzeugmagazin Kapazität | 24 C62 |
| Werkzeugmagazin Typ | Arm Typ |
| Max. Werkzeugdurchmesser (voll/leer) | 80/150 MMT |
| Max. Werkzeuglänge | 300 MMT |
| Max. Werkzeuggewicht | 8 KGM |
| Werkzeugwechselzeit | 1,55 - 5 sec |
| Leitspindel Größe | 40x16 MMT |
| Positioniergenauigkeiten | ± 0,005 MMT |
| Wiederholgenauigkeiten | ± 0,003 MMT |
| Motorleistung | 11000/15000 WTT |
| Netzanschluss | 400/50 V/Hz |
| Abmessungen | 2550x2310x2370 MMT |
| Gewicht | 4650 KGM |
| Ursprungsland | CN |
| Paketdiensfähig | NEIN |
