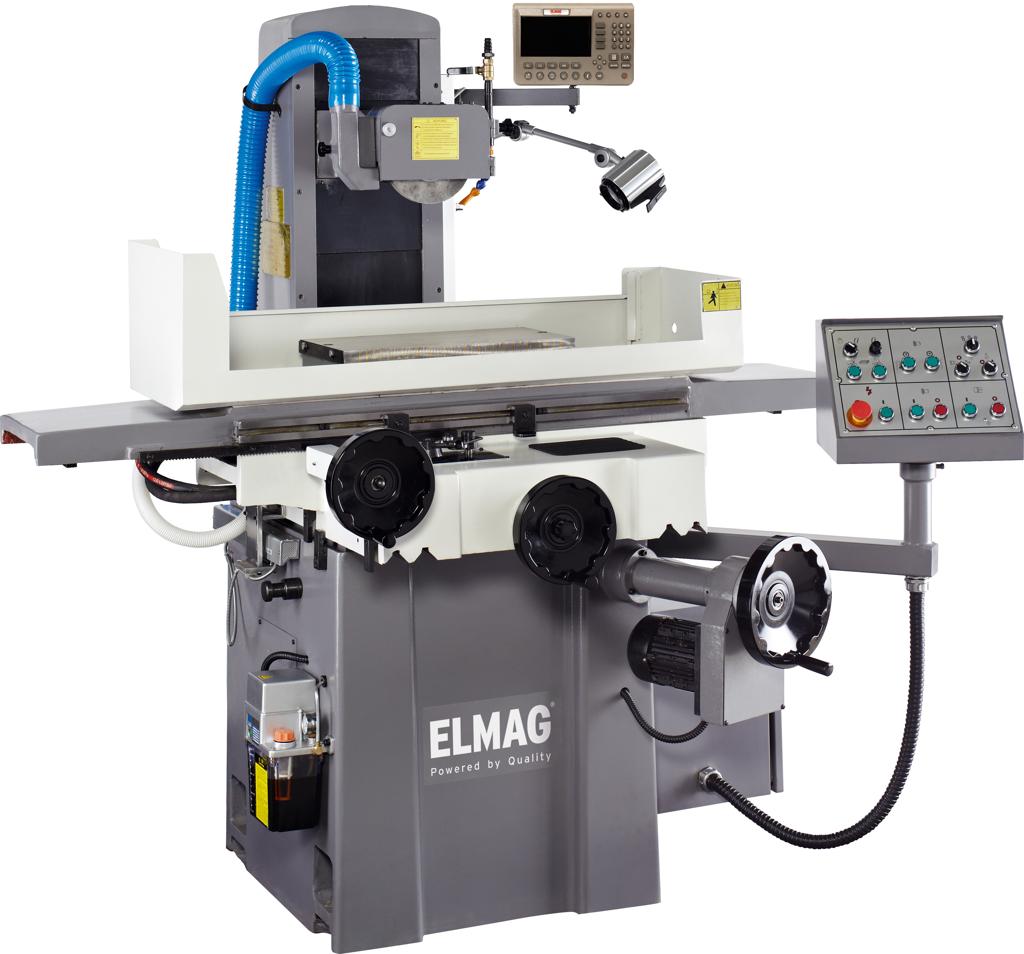

ELMAG Flächenschleifmaschine HSG 400/800 AL

Präzises Flächenschleifen

• HSG-Flächenschleifmaschinen sind für das Feinschleifen (Finishen) von Metalloberflächen konzipiert. Sie ermöglichen die präzise Fertigung von toleranzhaltigen Dicht-, Laufund Passungsflächen.

Hohe Schleifqualität und Genauigkeit

• Das Feinschleifen erfordert einen vibrationsarmen Schleifvorgang mit hoher Rundlaufgenauigkeit. MSGund HSG-Modelle sind daher auf einem schweren Gusseisensockel aufgebaut. Die Schleifspindel läuft in hochwertigen Präzisionslagern. Die Schleifscheibe ist mit einer Abziehvorrichtung direkt an der Maschine nachschärfbar. Ein Auswuchtstand gehört mit zum Lieferumfang. Alle Modelle sind mit einer Zweiachs-Positionsanzeige von SINO ausgestattet. Dieses Messsystem (Anzeigegenauigkeit 0,001 mm) ermöglicht die präzise Zustellung des Schleifkopfes und des Schleiftisches und bietet eine hervorragende Produktionsleistung auch im Manuellbetrieb. Bei ALund ALV-Modellen sorgt eine automatische Zentralschmierung mit Schmierdruckpumpe für konstanten Leichtlauf auf allen Führungsbahnen und Leitspindeln.

Optimales Handling

• Rasches Spannen, Lösen und Entmagnetisieren der Werkstücke die Elektromagnet-Spannplatte als Kernstück der Maschine erleichtert das Werkstückhandling, ist äußerst zeitsparend und bietet bei Serienfertigung höchstmögliche Durchsatzleistung und Wiederholgenauigkeit.

HSG 400/800 AL - 5.500 W

• Extra schwere, halbautomatische Flächenschleifmaschine.

Serienausstattung ELMAG Flächenschleifmaschine

• HSG Flächenschleifmaschine
• Kühlmittelpumpe und Absaugeinrichtung
• Kühlmittelreinigungsanlage magnetisch

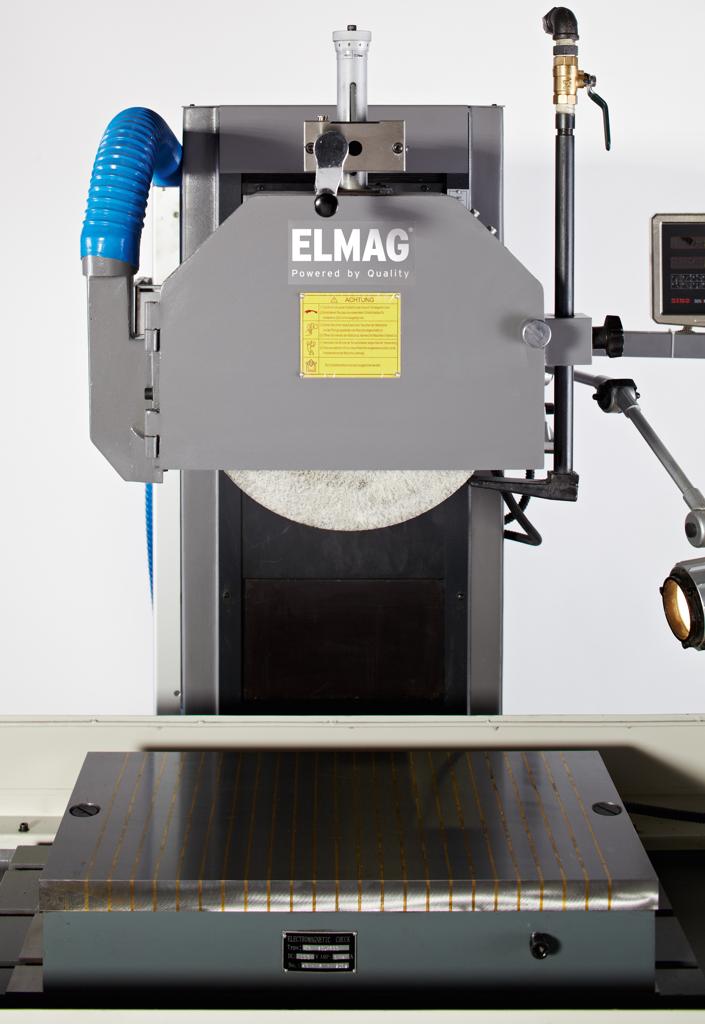

• Elektromagnet-Spannplatte
• Entmagnetisierfunktion
• Schleiftisch-Spritzschutz
• SINO Zweiachs-Positionsanzeige
• Schleiftisch-Handrad Längsantrieb
• Schleiftisch-Handrad Querzustellung
• Schleifkopf-Handrad Vertikalzustellung
• Automatischer Längsantrieb hydraulisch
• Eilgangsantrieb quer Tippbetrieb
• Automatische Querzustellung, stufenlos
• Eilgangsantrieb vertikal Tippbetrieb
• Digitalzähler Vertikalzustellung
• Digitalzähler Schleifdurchgänge

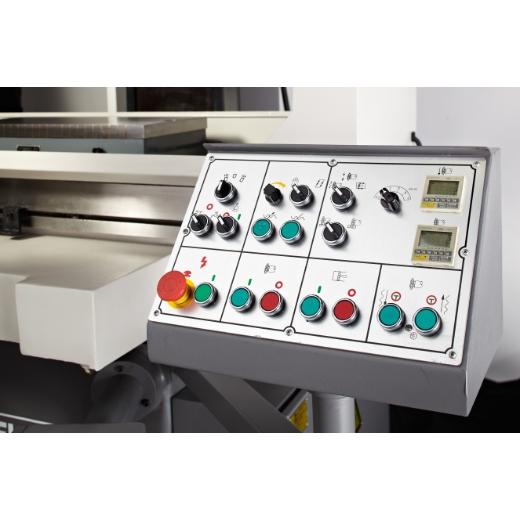

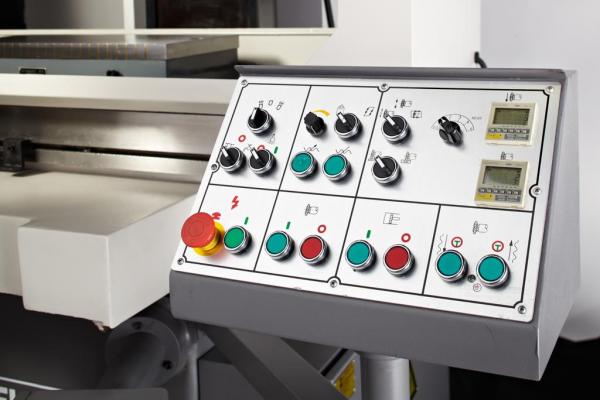

• Steuerpanel schwenkbar

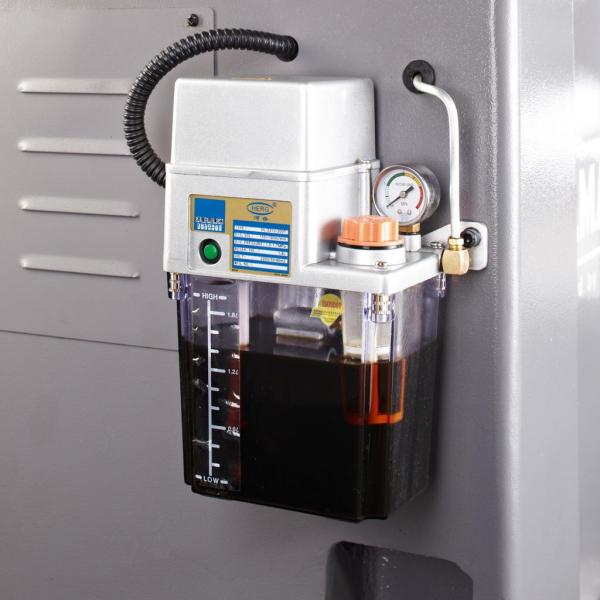

• Automatische Zentralschmierung mit Ölfüllung
• Hydraulikaggregat mit Ölfüllung
• Halogen-Arbeitslampe
• Schleifscheibe und Schleifscheibenflansch
• Abziehvorrichtung mit Feinzustellung
• Schleifscheibenschutz mit Endausschalter
• Schleifscheiben-Auswuchtstand
• Werkzeug/Betriebsanleitung/CE

Sonderzubehör (Optional)

• Schleifscheibe 200x13x31,75 mm
• Schleifscheibe 200x20x31,75 mm
• Schleifscheibe 350x40x127 mm

Technische Spezifikation ELMAG Flächenschleifmaschine
