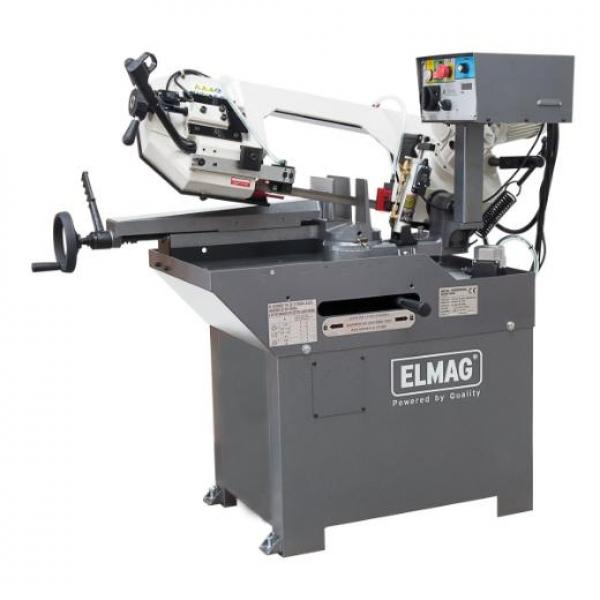

ELMAG Gehrungs-Bandsägemaschine Modell CY210-2GN VARIO
Produktbeschreibung ELMAG Gehrungs-Bandsägemaschine Modell CY210-2GN VARIO
- Manuellbetrieb mit Vorschubsteuerung mittels ERGO-Bedienhebel, ideal für dünnwandiges Material
- Automatik für Einzel- und Serienschnitt
- Einfacher Betriebsartenwechsel - A/M-Federspanner mit Entlastungsfeder zur Be- bzw. Entlastung des Sägerahmens.
- Stufenlos einstellbarer Sägerahmenvorschub - mit hydraulischer Absenkautomatik ABV mit Regelventil
- Rasches Spannen des Werkstoffs durch Voreinstellung der Spannbacke - Schnellspannschraubstock SSS mit Handrad
- Präzises Spannen mit einer Hebeldrehung - mit Schnellspannhebel
- Höchste Wiederholgenauigkeit bei Serienschnitt - mit Stangensperre und verstellbarem Materialanschlag
- Rasche Gehrungseinstellung 0-60° - mit Winkelschnellspanner WSS und gut ablesbarer Winkelskala
- Kräftiger Sägebandantrieb 750 W
- Laufruhig und langlebig - Kompaktgetriebe mit Ölbad für Dauerschmierung
- Zweistufenschaltung für Schnittgeschwindigkeiten von 40 und 80 m/min für harte und weiche Werkstoffe
- Optimale Sägebandkühlung - Kühlsystem mit Elektropumpe, Dosierventil und Rücklauffilter
- Gleichmäßiger Sägebandlauf - ideal dimensionierte Sägebandräder mit Präzisionslagern und Spureinstellung
- Einfacher Sägebandwechsel, konstante Spannung - stufenlos einstellbarer Sägebandspanner mit Tellerfederpaket
- Sichere Sägebandführung - Spannlager vorne zum Werkstück verstellbar
- Enge Führung des Sägebands - präzise einstellbare Spannlager mit Exzenterachse
- Sauber - mit Greifschutz hinten als Späneabstreifer
- Betriebssicher - Sägebandschutz mit Endausschalter, Greifschutze, AutoOFF - Abschaltautomatik bei Sägeende, Not-Aus, Nullspannungsauslösung, CE-konform
- Plug&Play-Ausstattung mit Ölfüllung und hochwertigem Bandsägeblatt Bimetall Cobalt
Gehrungsbandsägen
- Einfache Gehrungsbandsägen sind mit einem drehbaren Sägebandrahmen und einem fest montierten Schraubstock ausgestattet. Sie ermöglichen die Fertigung von einseitigen Gehrungen (z.B. CY 210/260).
- Doppel-Gehrungsbandsägen verfügen über einen verschiebbaren Schraubstock. Er wird links oder rechts vom Sägeband fixiert und ermöglicht die Fertigung von rechtsoder linksgerichteten Gehrungen (ab CY 350).
CY-Modelle - DAS ist Leistung
- Professioneller Metallzuschnitt erfordert eine verlässliche, einfach und variabel einsetzbare Bandsägemaschine mit optimaler Durchsatzleistung. Die speziell für diese Ansprüche entwickelten CY-Bandsägen bieten höchste Genauigkeit und zahlreiche Funktionen zur Vereinfachung und Automatisierung der Arbeitsabläufe. CY-Modelle sind mit leistungsstarken Antriebsmotoren und langlebigen, zur Dauerschmierung im Ölbad laufenden Kompaktgetrieben ausgestattet.
Serienausstattung ELMAG Gehrungs-Bandsägemaschine Modell CY210-2GN VARIO
- CY Metall-Bandsägemaschine
- Absenkautomatik mit Regelventil
- Schnellspannschraubstock
- Schnellspannhebel
- Stangensperre mit Materialanschlag
- Winkelschnellspanner
- Winkelskala
- Kompaktgetriebe mit Ölfüllung
- Ölbad für Dauerschmierung
- Zentrales Bedienpanel
- ERGO-Bedienhebel / Ein/Aus
- Kühlsystem mit Elektropumpe
- Sägebandräder mit Präzisionslagern
- Sägeband-Spureinstellung
- Sägebandspanner mit Tellerfederpaket
- Sägebandführung vorne verstellbar
- Spannlager vorne/hinten einstellbar
- Späneabstreifer/Greifschutz
- Sägebandschutz mit Endausschalter
- AutoOFF-Abschaltautomatik
- Not-Aus / Nullspannungsauslösung
- Sägerahmen mit Kegelrollenlagern
- Stahlblechsockel
- Bandsägeblatt Bimetall Cobalt
- Werkzeug/Betriebsanleitung/CE
Einsatzbeispiele
- Metallbau
- Maschinenbau
- Gerätebau
- Anlagenbau
- Rohrleitungsbau
- Kesselbau
- Behälterbau
- Installateure
- KFZ-Werkstätten
- Karosseriebau
- Schlossereien
- Schmieden
- Spenglereien
- Isolierbetriebe
- Baubetriebe
Technische Spezifikation ELMAG Gehrungs-Bandsägemaschine Modell CY210-2GN VARIO
| Kriterium | Spezifikation |
|---|---|
| Rundrohr Schnittbereich bei 0° | Max. 170 MMT |
| Rundrohr Schnittbereich bei 45° rechtsgerichtete Gehrung | Max. 130 MMT |
| Rundrohr Schnittbereich bei 60° rechtsgerichtete Gehrung | Max. 75 MMT |
| Vierkantrohr Schnittbereich bei 0° | Max. 170 MMT |
| Vierkantrohr Schnittbereich bei 45° rechtsgerichtete Gehrung | Max. 130 MMT |
| Vierkantrohr Schnittbereich bei 60° rechtsgerichtete Gehrung | Max. 75 MMT |
| Rechteckrohr Schnittbereich bei 0° | Max. 185x170 MMT |
| Rechteckrohr Schnittbereich bei 45° rechtsgerichtete Gehrung | Max. 130x130 MMT |
| Sägebandlänge | 2110 MMT |
| Sägebandhöhe | 20 MMT |
| Sägebandstärke | 0,9 MMT |
| Schnittstärke | 1,2 MMT |
| Schraubstocköffnung max. | 215 MMT |
| Schnittwinkel | 0 - 60 ° |
| Drehzahlstufen | stufenlos |
| Schnittgeschwindigkeit | 20 - 85 m/min |
| Sägebandantrieb Motorleistung | 750 WTT |
| Netzanschluss | 400/50 V/Hz |
| Einlaufhöhe | 890 MMT |
| Länge | 1156 MMT |
| Höhe | 1580 MMT |
| Gewicht | 156 KGM |
| Ursprungsland | TW |
| Paketdiensfähig | NEIN |
