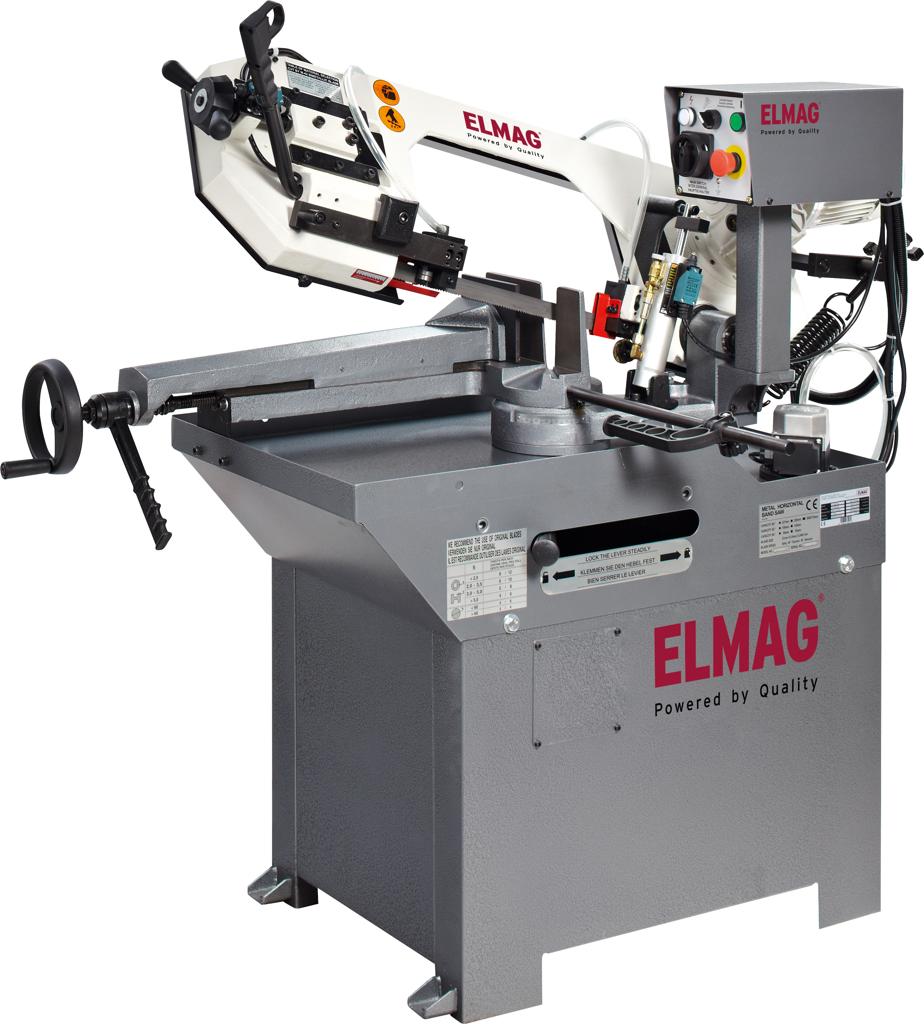

ELMAG Gehrungs-Bandsägemaschine Modell CY260-2G
Produktbeschreibung ELMAG Gehrungs-Bandsägemaschine Modell CY260-2G
- Manuellbetrieb mit Vorschubsteuerung mittels ERGO-Bedienhebel, ideal für dünnwandiges Material
- Automatik für Einzel- und Serienschnitt
- Einfacher Betriebsartenwechsel - A/M-Federspanner mit Entlastungsfeder zur Be- bzw. Entlastung des Sägerahmens.
- Stufenlos einstellbarer Sägerahmenvorschub - mit hydraulischer Absenkautomatik ABV mit Regelventil

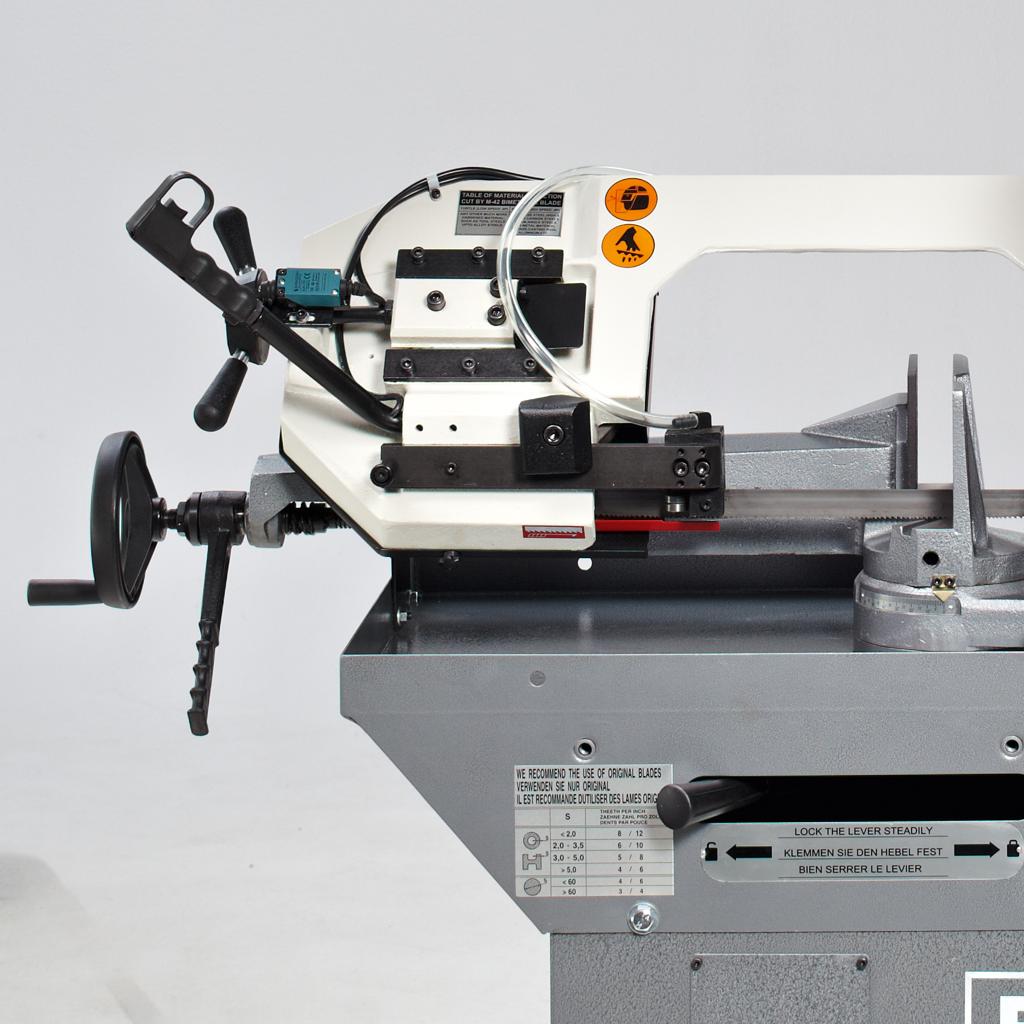

- Rasches Spannen des Werkstoffs durch Voreinstellung der Spannbacke - Schnellspannschraubstock SSS mit Handrad
- Präzises Spannen mit einer Hebeldrehung - mit Schnellspannhebel
- Höchste Wiederholgenauigkeit bei Serienschnitt - mit Stangensperre und verstellbarem Materialanschlag
- Rasche Gehrungseinstellung 0-60° - mit Winkelschnellspanner WSS und gut ablesbarer Winkelskala
- Sehr kräftiger Sägebandantrieb 1.100 W
- Laufruhig und langlebig - Kompaktgetriebe mit Ölbad für Dauerschmierung
- Schnittgeschwindigkeit 36 und 72 m/min
- Optimale Sägebandkühlung - Kühlsystem mit Elektropumpe, Dosierventil und Rücklauffilter
- Gleichmäßiger Sägebandlauf - ideal dimensionierte Sägebandräder mit Präzisionslagern und Spureinstellung
- Einfacher Sägebandwechsel, konstante Spannung - stufenlos einstellbarer Sägebandspanner mit Tellerfederpaket
- Sichere Sägebandführung - Spannlager vorne zum Werkstück verstellbar
- Enge Führung des Sägebands - präzise einstellbare Spannlager mit Exzenterachse
- Sehr sauber: mit Späneabstreifer und Spänebürste.
- Betriebssicher - Sägebandschutz mit Endausschalter, Greifschutze, AutoOFF - Abschaltautomatik bei Sägeende, Not-Aus, Nullspannungsauslösung, CE-konform
- Plug&Play-Ausstattung mit Ölfüllung und hochwertigem Bandsägeblatt Bimetall Cobalt
- Permanente Überwachung der Sägebandspannung mit SBÜ-Endausschalter als Sicherungselement bei Sägebandunterspannung oder -riss.
Gehrungsbandsägen
- Einfache Gehrungsbandsägen sind mit einem drehbaren Sägebandrahmen und einem fest montierten Schraubstock ausgestattet. Sie ermöglichen die Fertigung von einseitigen Gehrungen (z.B. CY 210/260).
- Doppel-Gehrungsbandsägen verfügen über einen verschiebbaren Schraubstock. Er wird links oder rechts vom Sägeband fixiert und ermöglicht die Fertigung von rechtsoder linksgerichteten Gehrungen (ab CY 350).
CY-Modelle - DAS ist Leistung
- Professioneller Metallzuschnitt erfordert eine verlässliche, einfach und variabel einsetzbare Bandsägemaschine mit optimaler Durchsatzleistung. Die speziell für diese Ansprüche entwickelten CY-Bandsägen bieten höchste Genauigkeit und zahlreiche Funktionen zur Vereinfachung und Automatisierung der Arbeitsabläufe. CY-Modelle sind mit leistungsstarken Antriebsmotoren und langlebigen, zur Dauerschmierung im Ölbad laufenden Kompaktgetrieben ausgestattet.
Baugrößen und Schnittqualität
- CY-Bandsägen verfügen je nach Baugröße über einen maximalen Schnittbereich von 185x170 bis 350x220 mm ideal für den Bedarf von Metallwerkstätten, Maschinenund Stahlbaubetrieben.
- Modelle bis CY 350-2DG sind zur Anpassung des Sägerahmenvorschubs mit einer stufenlos einstellbaren Absenkautomatik mit Regelventil ausgestattet und bieten zwei Schnittgeschwindigkeiten.
- Das Modell CY 350 DGSA Vario verfügt zur Schnittoptimierung über eine stufenlos einstellbare Schnittdrucksteuerung. Ein ebenso stufenlos einstellbarer Schnittgeschwindigkeitsregler ermöglicht auch zwischendurch eine präzise Anpassung der Geschwindigkeit an den Werkstoff.
CY 260-2G - robuste Kleinserienmaschine
- Mittlere Gehrungsbandsäge für Schnittgrößen bis 245x160 mm. Betriebsarten: Automatikund Manuellvorschub, zwei Drehzahlstufen, einseitige Gehrung bis 60°, ideal für Einzelfertigung und kleine bis mittlere Serien.
Serienausstattung ELMAG Gehrungs-Bandsägemaschine Modell CY260-2G
- CY Metall-Bandsägemaschine
- Absenkautomatik mit Regelventil
- Schnellspannschraubstock
- Schnellspannhebel
- Stangensperre mit Materialanschlag
- Winkelschnellspanner
- Winkelskala
- Kompaktgetriebe mit Ölfüllung
- Ölbad für Dauerschmierung

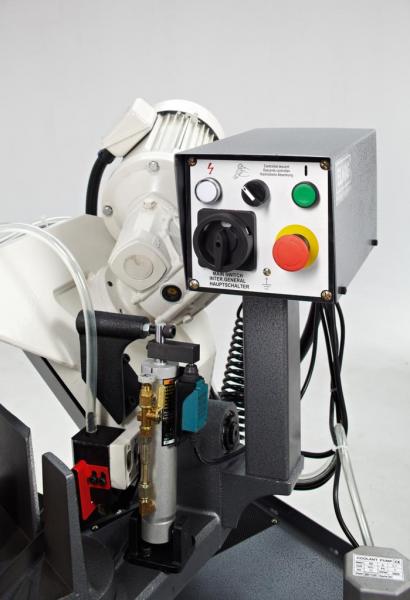

- Zentrales Bedienpanel
- ERGO-Bedienhebel / Ein/Aus
- Kühlsystem mit Elektropumpe
- Sägebandräder mit Präzisionslagern
- Sägeband-Spureinstellung
- Sägebandspanner mit Tellerfederpaket
- SBÜ Sägebandüberwachung Endausschalter
- Sägebandführung vorne verstellbar
- Spannlager vorne/hinten einstellbar
- Späneabstreifer/Greifschutz
- Spänebürste
- Sägebandschutz mit Endausschalter
- AutoOFF-Abschaltautomatik
- Not-Aus / Nullspannungsauslösung
- Sägerahmen mit Kegelrollenlagern
- Stahlblechsockel
- Bandsägeblatt Bimetall Cobalt
- Werkzeug/Betriebsanleitung/CE
Einsatzbeispiele
- Metallbau
- Maschinenbau
- Gerätebau
- Anlagenbau
- Rohrleitungsbau
- Kesselbau
- Behälterbau
- Installateure
- KFZ-Werkstätten
- Karosseriebau
- Schlossereien
- Schmieden
- Spenglereien
- Isolierbetriebe
- Baubetriebe
Technische Spezifikation ELMAG Gehrungs-Bandsägemaschine Modell CY260-2G
| Kriterium | Spezifikation |
|---|---|
| Rundrohr Schnittbereich bei 0° | Max. 230 MMT |
| Rundrohr Schnittbereich bei 45° rechtsgerichtete Gehrung | Max. 150 MMT |
| Rundrohr Schnittbereich bei 60° rechtsgerichtete Gehrung | Max. 90 MMT |
| Vierkantrohr Schnittbereich bei 0° | Max. 220 MMT |
| Vierkantrohr Schnittbereich bei 45° rechtsgerichtete Gehrung | Max. 145 MMT |
| Vierkantrohr Schnittbereich bei 60° rechtsgerichtete Gehrung | Max. 85 MMT |
| Rechteckrohr Schnittbereich bei 0° | Max. 245x160 MMT |
| Rechteckrohr Schnittbereich bei 45° rechtsgerichtete Gehrung | Max. 200x140 MMT |
| Sägebandlänge | 2450 MMT |
| Sägebandhöhe | 27 MMT |
| Sägebandstärke | 0,9 MMT |
| Schnittstärke | 1,2 MMT |
| Schraubstocköffnung max. | 260 MMT |
| Schnittwinkel | 0 - 60 ° |
| Drehzahlstufen | 2 |
| Schnittgeschwindigkeit | 1: min. 36 / 2: max. 72 m/min |
| Sägebandantrieb Motorleistung | 1100 WTT |
| Netzanschluss | 400/50 V/Hz |
| Einlaufhöhe | 900 MMT |
| Länge | 1549 MMT |
| Höhe | 1650 MMT |
| Gewicht | 216 KGM |
| Ursprungsland | TW |
| Paketdiensfähig | NEIN |
