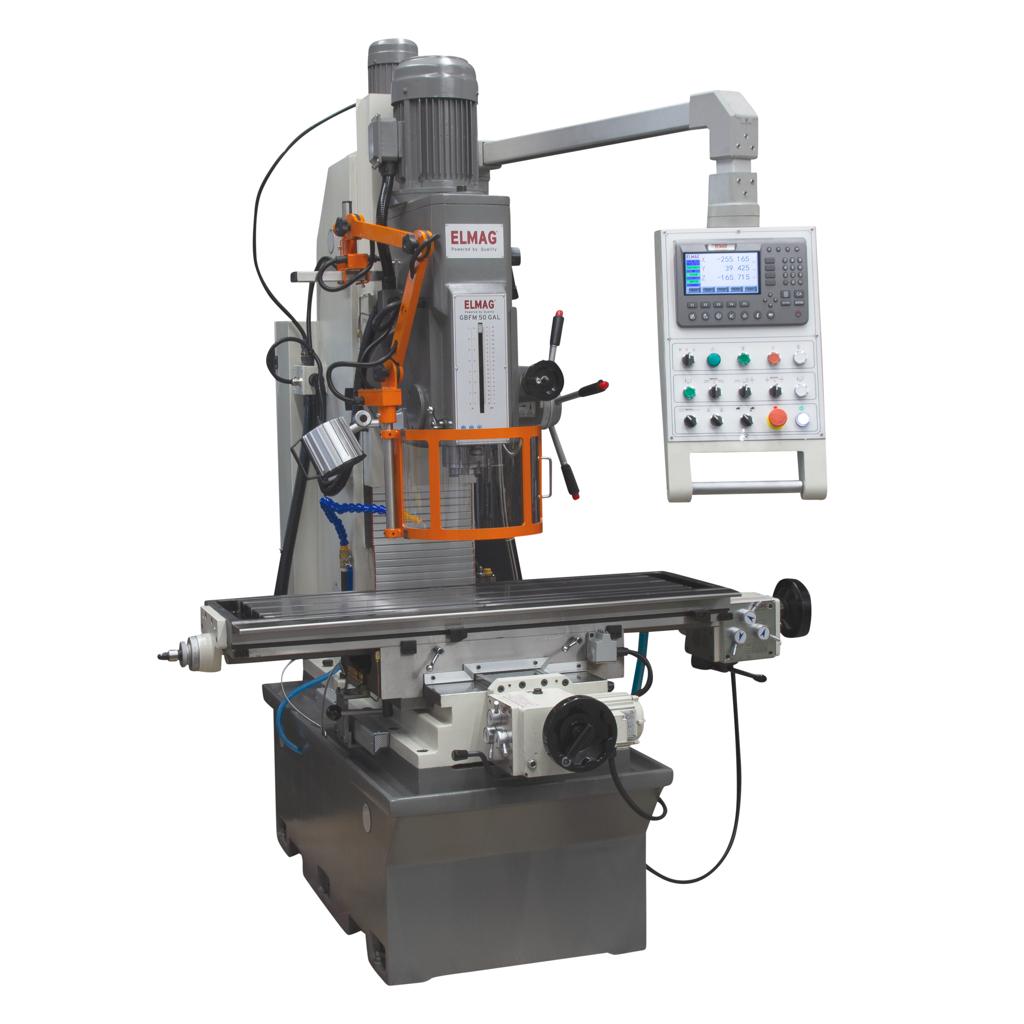

ELMAG Getriebe Bohr- und Fräsmaschine GBFM 50 GAL
NEU
Produktbeschreibung ELMAG Getriebe Bohr- und Fräsmaschine GBFM 50 GAL
- X/Y-Automatik / Eilgang, Z-Höhenverstellung
- Fräsleistung Ø 125 / 40 mm
- Kubatur 1.220 x 360 x 600 mm
- Spindelausladung 370 mm
- Tischweg 620 x 370 mm
- Schwenkbarer Fräskopf ± 45°
- Fräskopfantrieb Höhenverstellung
- Antriebsmotor 2.400 W, 400 V
- 16 Drehzahlen 94 - 2.256 UpM
- Rechts- und Linkslauf
- Gewindeschneidmodus
- Pinolenvorschub 0,1/0,15/0,3 mm/U
- Präzisions-Mikrovorschub
- Frässpindel mit Präzisionslager
- Anzugsspindel für hohe Sicherheit
- Bohrtiefenskala und -anschlag
- Leichtgängiger, präziser Kreuztisch
- Kreuztisch X- und Y-Achse mit 8 Vorschubstufen und Eilgang
- Zentralschmierung
- Kühlmittelsystem mit Rücklauf
- LED-Frästischbeleuchtung

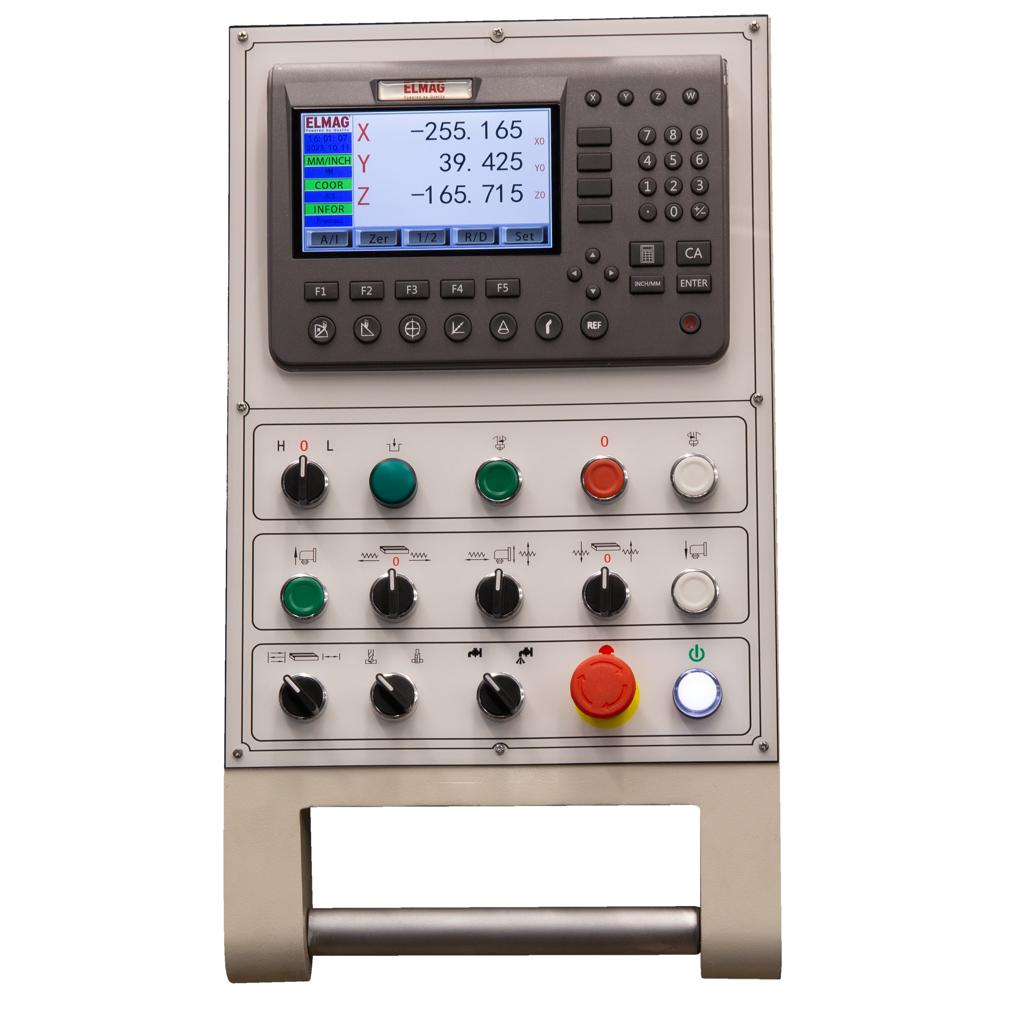

- Mit digitaler Positionsanzeige
Mittelschwere Bettfräse, 2.400 Watt

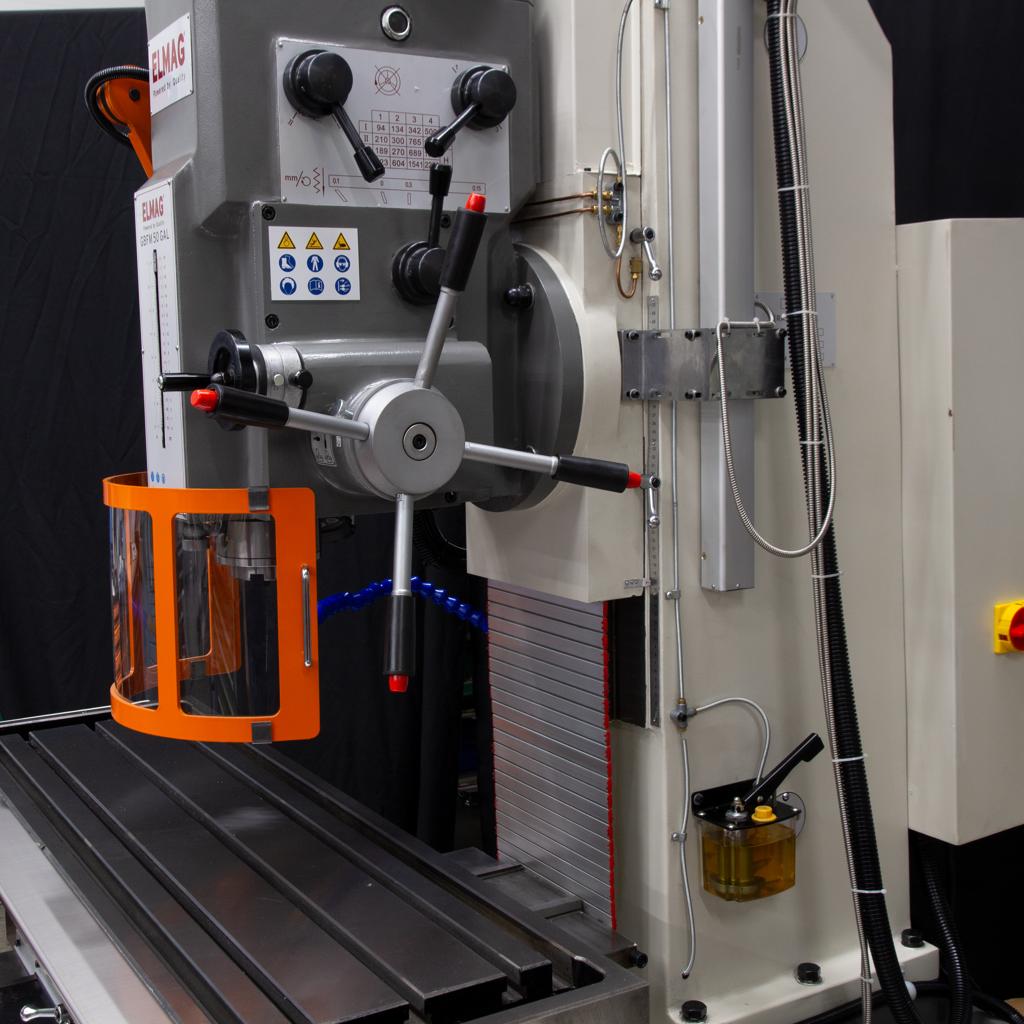

- Die GBFM 50 GAL ist eine kräftige, präzise Bettfräsmaschine mit vertikal
- geführtem Maschinenkopf und hoher Tischbelastbarkeit ein Multitalent
- für das Bohren, Reiben, Senken, Gewindeschneiden, Planund Schaftfräsen
- von Maschinen-, Stahlund Gussbauteilen.
- Die GBFM 50 GAL ist mit einem automatisch höhenverstellbaren Maschi-
- nenkopf und mit einem dreistufigen Pinolenvorschub ausgestattet. Beim
- Gewindeschneiden wird der Anwender mit einer am Bedienhebel schalt-
- baren Drehrichtungsumkehr unterstützt. 8-stufige Automatikvorschübe
- und Eilgänge auf beiden Frästischachsen sowie ein Präzisions-Mikrovor-
- schub kennzeichnen die GBFM 50 GAL als hochwertige Fräsmaschine.
Serienausstattung ELMAG Getriebe Bohr- und Fräsmaschine GBFM 50 GAL
- Digitale Positionsanzeige
- Schnellspannbohrfutter B 18, 1 16 mm
- Kegeldorn ISO, IG M16
- Anzugsspindel M16
- Werkzeugsatz
- Bedienungsanleitung / CE
Technische Spezifikation ELMAG Getriebe Bohr- und Fräsmaschine GBFM 50 GAL
| Kriterium | Spezifikation |
|---|---|
| Bohrleistung in Stahl | 50 MMT |
| Gewindeschneidleistung | M30 |
| Fräsleistung Planfräser | 125 MMT |
| Fräsleistung Schaftfräser | 40 MMT |
| Spindelaufnahme (Drehspindel) | ISO 40 |
| Drehzahlbereich 1 | 94 - 1120 UpM |
| Drehzahlbereich 2 | 189 - 2.256 UpM |
| Drehzahlstufen | 16 |
| Pinolenhub | 180 MMT |
| T-Nuten / Breite x Abstand | 3 / 14 x 95 MMT |
| Fräskopfhub | 510 MMT |
| Spindelausladung | 370 MMT |
| Fräskopf Schwenkbereich | ± 45 ° |
| Pinolenabstand Tisch | 90 - 600 MMT |
| Frästischfläche | 1220x360 MMT |
| Pinolenvorschub | 0,1 / 0,15 / 0,3 mm/U |
| Pinolenvorschubstufen | 3 |
| Tischweg X x Y | 620 x 370 MMT |
| Vorschübe X/Y | 24 - 720 mm/min |
| Vorschubstufen X/Y | 8 |
| Eilgang X/Y | Ja |
| Motorleistung | 2400 WTT |
| Vorschubantrieb X/Y | 370 WTT |
| Kühlmittelpumpe | 40 WTT |
| Netzanschluss | 400/50 V/Hz |
| Kubatur | 1220x360x600 MMT |
| Länge x Breite | 1770 x 1800 MMT |
| Höhe | 2320 MMT |
| Gewicht | 1700 KGM |
| Ursprungsland | CN |
| Paketdiensfähig | NEIN |
