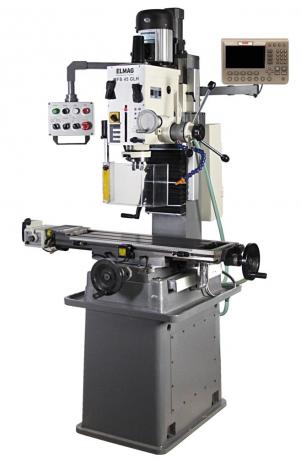

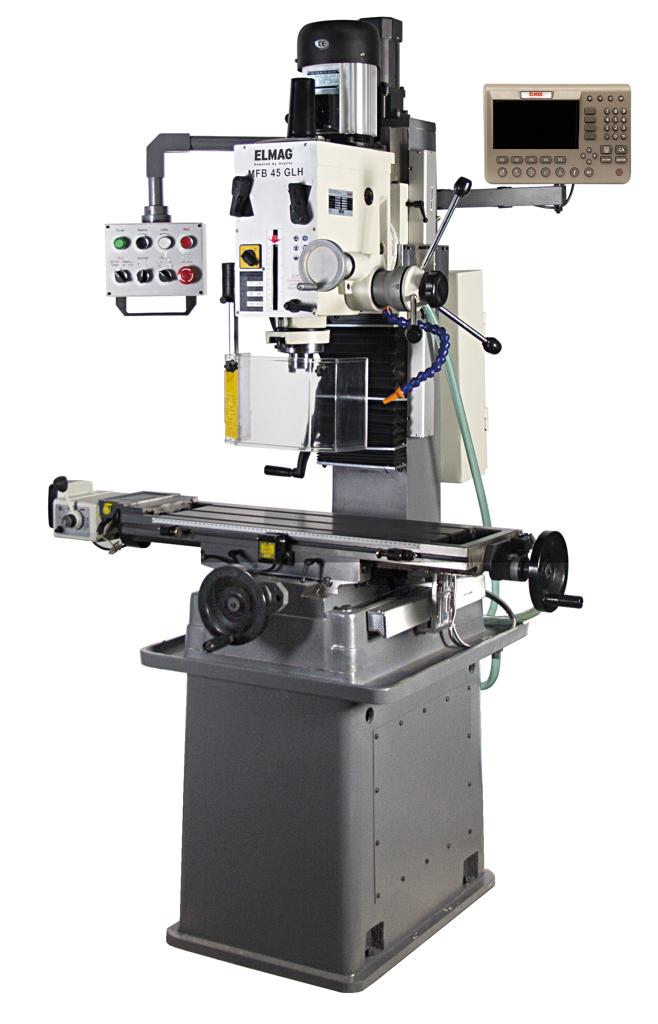

ELMAG Getriebe Fräs- und Bohrmaschine MFB 45 GLH inkl. 3-Achs digitale Positionsanzeige
Produktbeschreibung ELMAG Getriebe Fräs- und Bohrmaschine MFB 45 GLH inkl. 3-Achs digitale Positionsanzeige
- X-Achse stufenlos und Eilgang
- Fräsleistung Ø 80 / 32 mm
- Kubatur 800 x 240 x 470 mm
- Spindelausladung 252 mm
- Tischweg 540 x 180 mm
- Schwenkbarer Fräskopf +- 90°, mit automatischer Höhenverstellung
- Motor 2-stufig 1.100 W / 850 W, 400 V
- 12 Drehzahlen 75 - 3.200 UpM
- Rechts- und Linkslauf
- Gewindeschneidmodus
- Präzisions-Mikrovorschub
- Frässpindel mit Präzisionslager
- Anzugsspindel für hohe Sicherheit
- Frässpindelschutzabdeckung
- Bohrtiefenskala und -anschlag
- Leichtgängiger, präziser Kreuztisch mit T-Nuten und Kühlmittelrinne
- Kreuztisch x-Achse mit stufenlos einstellbarem Vorschub und Eilgang
- Integriertes Kühlmittelsystem mit Rücklauf, Tank im Maschinensockel
- Not-Aus-Taster / Nullspannungsauslöser

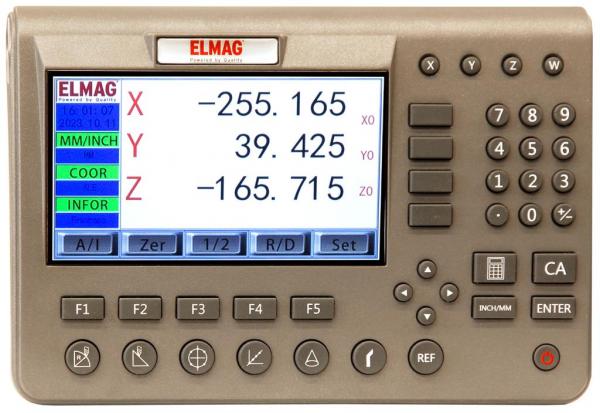

- Mit 3-Achs-Positionsanzeige
High-speed-Halbautomat 1.100 / 850 W
- Das Modell MFB 45 GLH ist dank ihres robusten Industriedesigns gut für den intensiven Dauereinsatz geeignet. Sie bietet zahlreiche Funktionen für den anspruchsvollen Maschinenbauer: Der schwenkbare Fräskopf und der groß dimensionierte Kreuztisch sind mit einer motorischen Höhenverstellung bzw. einem Eilgangsantrieb für rasche Werkzeugbzw. Werkstückpositionierung ausgestattet. Der stufenlos einstellbare Kreuztischantrieb der X-Achse ermöglicht eine Optimierung der Schnittgeschwindigkeit und bietet höchste Wiederholgenauigkeit. Als Betriebsmodi sind Bohren/Fräsen und Gewindeschneiden anwählbar. Mit einem Top-Speed von 3.200 UpM liefert die MFG 45 GLH auch bei kleinen Durchmessern beste Bohrund Fräsergebnisse.
Serienausstattung:
- Schnellspannbohrfutter B16, 1 16 mm
- Kegeldorn ISO 30 / B 16, IG M12
- Anzugsspindel M12
- Werkzeugsatz
- Bedienungsanleitung / CE
Technische Spezifikation ELMAG Getriebe Fräs- und Bohrmaschine MFB 45 GLH inkl. 3-Achs digitale Positionsanzeige
| Kriterium | Spezifikation |
|---|---|
| Bohrleistung in Stahl | 45 MMT |
| Gewindeschneidleistung | M20 |
| Fräsleistung Planfräser | 80 MMT |
| Fräsleistung Schaftfräser | 32 MMT |
| Spindelaufnahme (Drehspindel) | ISO 30 |
| Drehzahlbereich 1 | 75 - 1600 UpM |
| Drehzahlbereich 2 | 150 - 3200 UpM |
| Drehzahlstufen | 12 |
| Pinolenhub | 120 MMT |
| T-Nuten, Breite | 14 MMT |
| Fräskopfhub | 350 MMT |
| Spindelausladung | 252 MMT |
| Fräskopf Schwenkbereich | ± 90 ° |
| Pinolenabstand Tisch | 120 - 470 MMT |
| Frästischfläche | 800x240 MMT |
| Tischweg X x Y | 540 x 180 MMT |
| Vorschubstufen X/Y | X: stufenlos / Y: - |
| Motorleistung | (2-stufig) 1100 / 850 WTT |
| Vorschubantrieb X/Y | X: 90 / Y: - WTT |
| Kühlmittelpumpe | 40 WTT |
| Netzanschluss | 400/50 V/Hz |
| Kubatur | 800x240x470 MMT |
| Länge x Breite | 1250 x 940 MMT |
| Höhe | 2060 MMT |
| Gewicht | 590 KGM |
| Ursprungsland | CN |
| Paketdiensfähig | NEIN |
