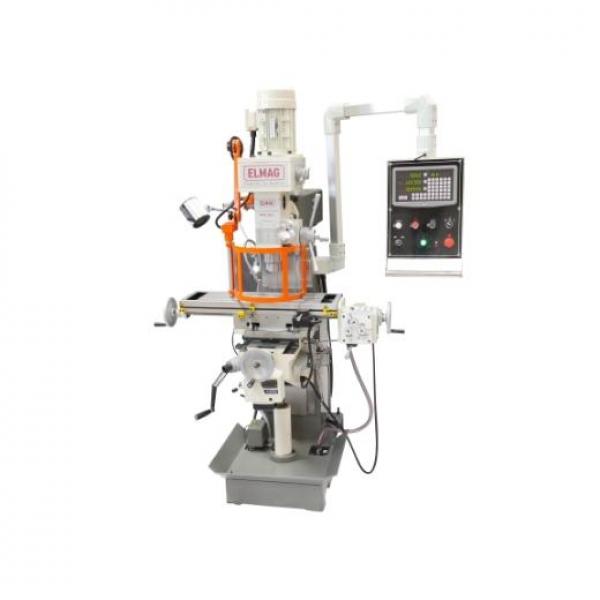

ELMAG Getriebe Fräs- und Bohrmaschine Modell MFB 50 L inkl. 3-Achs Digitale Positionsanzeige
Produktbeschreibung ELMAG Getriebe Fräs- und Bohrmaschine Modell MFB 50 L inkl. 3-Achs Digitale Positionsanzeige
- Super: X-/Y-Achsen stufenlos, Eilgang
- Fräsleistung Ø 100 / 40 mm
- Kubatur 800 x 240 x 356 mm
- Spindelausladung 250 - 700 mm
- Tischweg 360 x 160 mm
- Schwenkbarer Fräskopf +- 90°
- Motor 2-stufig 1.500 W / 850 W, 400 V

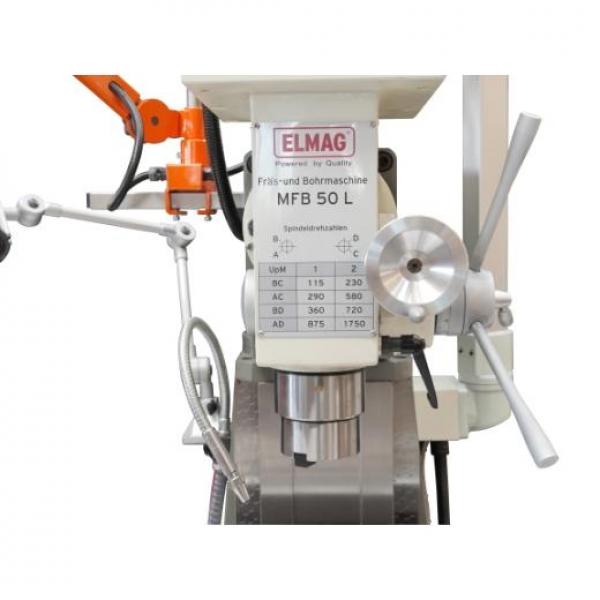

- 8 Drehzahlen 115 - 1.750 UpM
- Rechts- und Linkslauf
- Präzisions-Mikrovorschub
- Frässpindel mit Präzisionslager
- Anzugsspindel für hohe Sicherheit
- Frässpindelschutzabdeckung
- Bohrtiefenskala und -anschlag
- Leichtgängiger, präziser Kreuztisch mit T-Nuten und Kühlmittelrinne

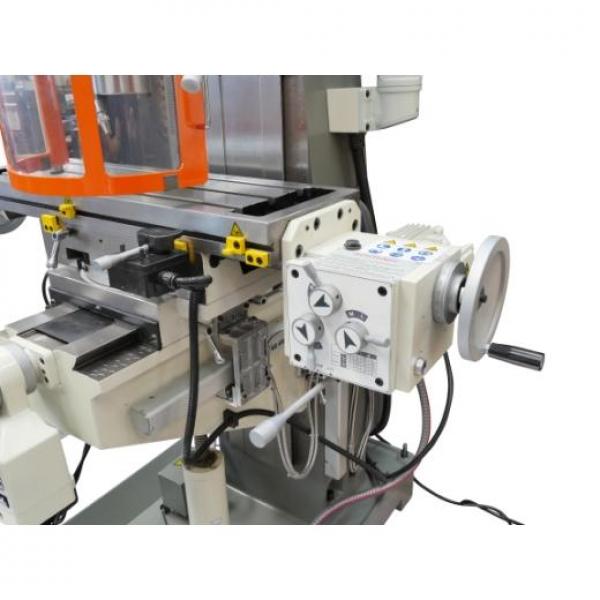

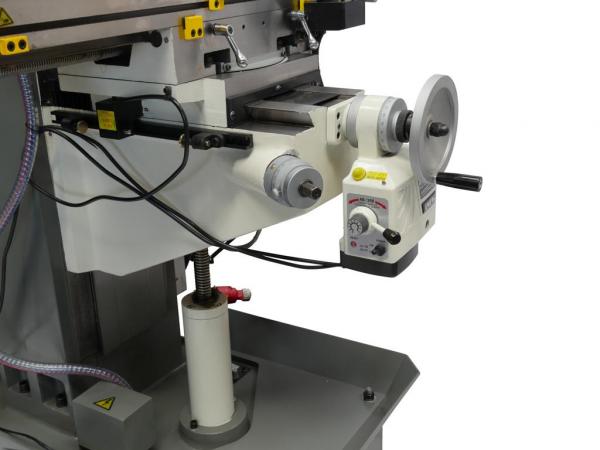

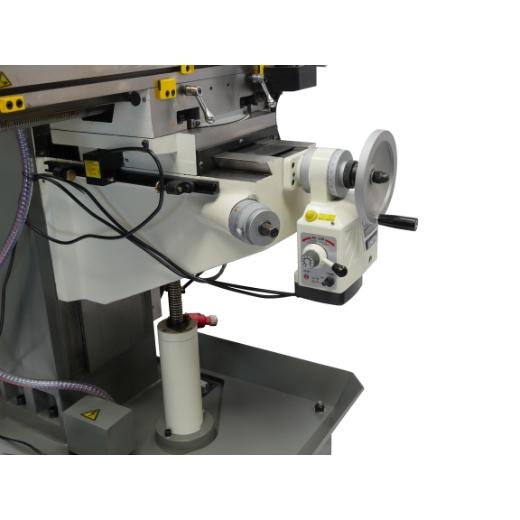

- X- und Y-Achse mit stufenlosem Vorschub und Eilgang
- Integriertes Kühlmittelsystem mit Rücklauf, Tank im Maschinensockel
- Halogen-Frästischbeleuchtung
- Not-Aus-Taster / Nullspannungsauslöser

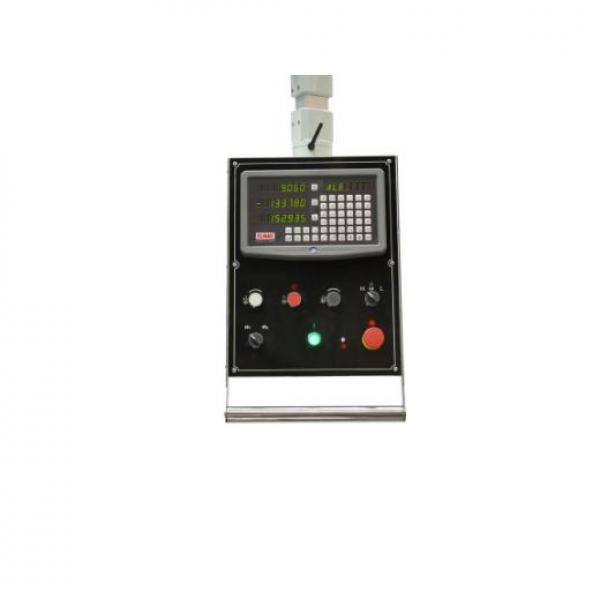

- Mit 3-Achs-Positionsanzeige
Kräftige Halbautomatik 1.500 / 850 W
- Das aus Gussmodulen aufgebaute, robuste Modell MFB 50 L bietet hohe Stabilität und Flexibilität für eine intensive Nutzung im metallverarbeitenden Gewerbe, Maschinenund Werkzeugbau. Die Maschine ist mit einem höhenverstellbaren Koordinaten-Kreuztisch ausgestattet. Begrenzbare, stufenlose Antreibe der Xund Y-Achsen eröffnen viele Möglichkeiten für eine serielle, halbautomatische Bearbeitung von Werkstücken.
- Hervorzuheben ist ein schwenkund drehbarer Maschinenkopf mit extra großer Ausladung, durch den eine Bearbeitung von langen oder sperrigen, auch extern gespannten Werkstücken ermöglicht wird. Die Bedienung der MFB 50 L ist einfach und rasch erlernbar. Eine einzigartige Präzision und rationelles Handling wird mit der optional erhältlichen, digitalen Positionsanzeige erreicht.
Serienausstattung:
- Schnellspannbohrfutter B16, 1 16 mm
- Kegeldorn ISO 40 / B 18, IG M16
- Anzugsspindel M16
- Werkzeugsatz
- Bedienungsanleitung / CE
Technische Spezifikation ELMAG Getriebe Fräs- und Bohrmaschine Modell MFB 50 L inkl. 3-Achs Digitale Positionsanzeige
| Kriterium | Spezifikation |
|---|---|
| Bohrleistung in Stahl | 50 MMT |
| Gewindeschneidleistung | M24 |
| Fräsleistung Planfräser | 100 MMT |
| Fräsleistung Schaftfräser | 40 MMT |
| Spindelaufnahme (Drehspindel) | ISO 40 |
| Drehzahlbereich 1 | 115 - 875 UpM |
| Drehzahlbereich 2 | 230 - 1.750 UpM |
| Drehzahlstufen | 8 |
| Pinolenhub | 120 MMT |
| T-Nuten, Breite | 14 MMT |
| Spindelausladung | 250 - 700 MMT |
| Fräskopf Schwenkbereich | ± 90 ° |
| Fräskopf drehbar | ± 90 ° |
| Pinolenabstand Tisch | 60 - 356 MMT |
| Frästischfläche | 800x240 MMT |
| Tischweg X x Y | 360 x 160 MMT |
| Frästischhub | 296 MMT |
| Vorschubstufen X/Y | stufenlos |
| Eilgang X/Y | Ja |
| Motorleistung | (2-stufig) 1500 / 850 WTT |
| Vorschubantrieb X/Y | 200 WTT |
| Kühlmittelpumpe | 40 WTT |
| Netzanschluss | 400/50 V/Hz |
| Kubatur | 800x240x356 MMT |
| Länge x Breite | 1110 x 1100 MMT |
| Höhe | 2080 MMT |
| Gewicht | 610 KGM |
| Ursprungsland | CN |
| Paketdiensfähig | NEIN |
