NEU

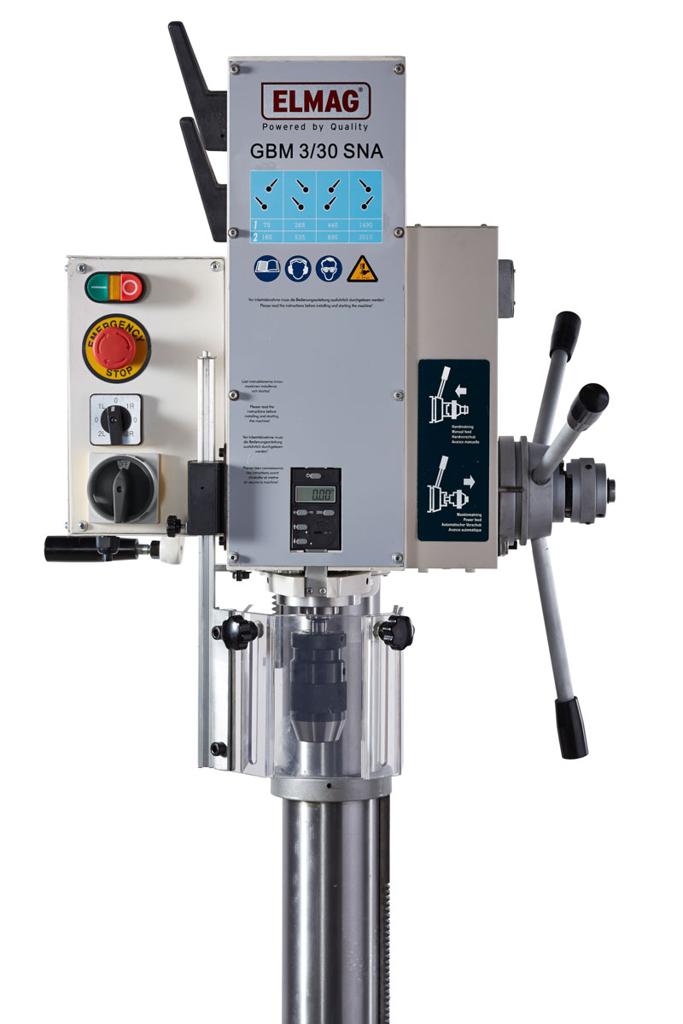

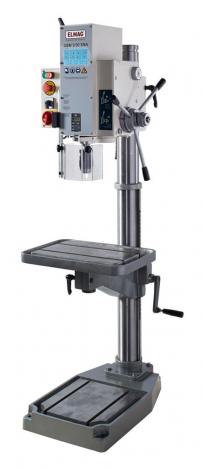

ELMAG Getriebe-Säulenbohrmaschine GBM 3/30 SNA

Art.Nr.:
82006
3-4 Tage 3-4 Tage (Ausland abweichend)
  • Start Up Service
  • Bis zu 3-Jahre Garantie
  • Powered by Quality
  • Schneller Versand

Lieferhinweis: Artikel wird schnell benötigt?
Bitte Lieferzeit anfragen!

3.990,67 EUR

inkl. 19% MwSt. zzgl. Versand

Frage zum Produkt
Beschreibung

Produktbeschreibung ELMAG Getriebe-Säulenbohrmaschine GBM 3/30 SNA

  • Bohrleistung Ø 30 mm
  • Automatischer Pinolenvorschub (0,1; 0,15; 0,22; 0,33 mm/U)
  • Kubatur 500x350x870 mm
  • Spindelausladung 320 mm
  • Kräftiger Antriebsmotor 400 V, 2-stufig 1.200 / 900 W
  • Laufruhiges Qualitätsgetriebe mit hoch belastbarer Schrägverzahnung
  • 8 Drehzahlen 75 - 3.010 UpM
  • Bohrspindel mit Präzisionslager
  • Rechts- und Linkslauf
  • Bohrspindelschutzabdeckung
  • Bohrtiefenskala und -anschlag

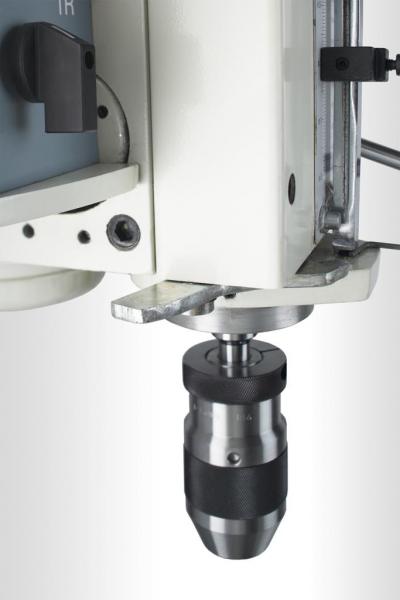

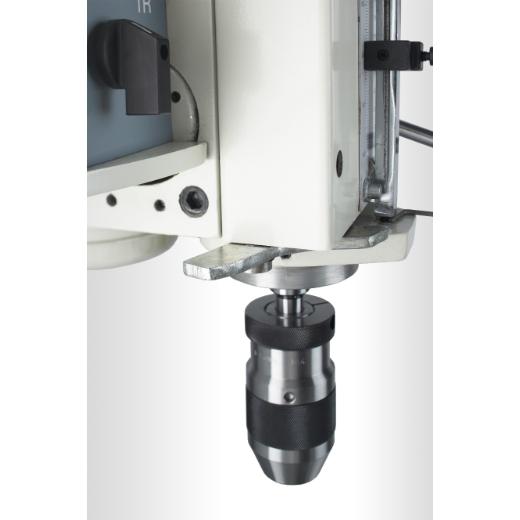

  • Werkzeugauswurf
  • Großer, präziser Bohrtisch mit T-Nuten und Kühlmittelrinne
  • Hoch belastbare, geschliffene Stahlsäule mit Zahnstange
  • Dreh- und höhenverstellbarer Bohrkopf
  • Hoch belastbare, geschliffene Stahlsäule mit Zahnstange
  • Not-Aus-Taster / Nullspannungsauslöser
  • Tool-ejection - Werkzeugauswurf für rasche Umrüstung

Schnelle Getriebe-Säulenbohrmaschine 1.200 / 900 W

  • Das robuste Säulenmodell GBM 3/30 SNA ist mit einem leistungsstarken Spezialgetriebe ausgestattet, hat eine Bohrleistung in Stahl von 30 mm und bietet mit 820 mm Pinolenabstand viel Platz für die Aufnahme von hohen Werkstücken. Schrägverzahnte Getrieberäder aus Stahl und Pressstoff sorgen für hohe Belastbarkeit und Laufruhe. Die GBM 3/30 SNA ist daher eine perfekte Lösung für denmittleren Bedarf in Stahlbauund Schlossereibetrieben, auch für die Kleinserienbearbeitung.

Serienausstattung ELMAG Getriebe-Säulenbohrmaschine GBM 3/30 SNA

  • Schnellspannbohrfutter B 16, 1 16 mm
  • Kegeldorn MK 3 / B 16
  • Reduzierhülse MK 3 / MK 2
  • Reduzierhülse MK 3 / MK 1
  • Austreibkeil
  • Bedienungsanleitung / CE

GBM 3/25 SNE

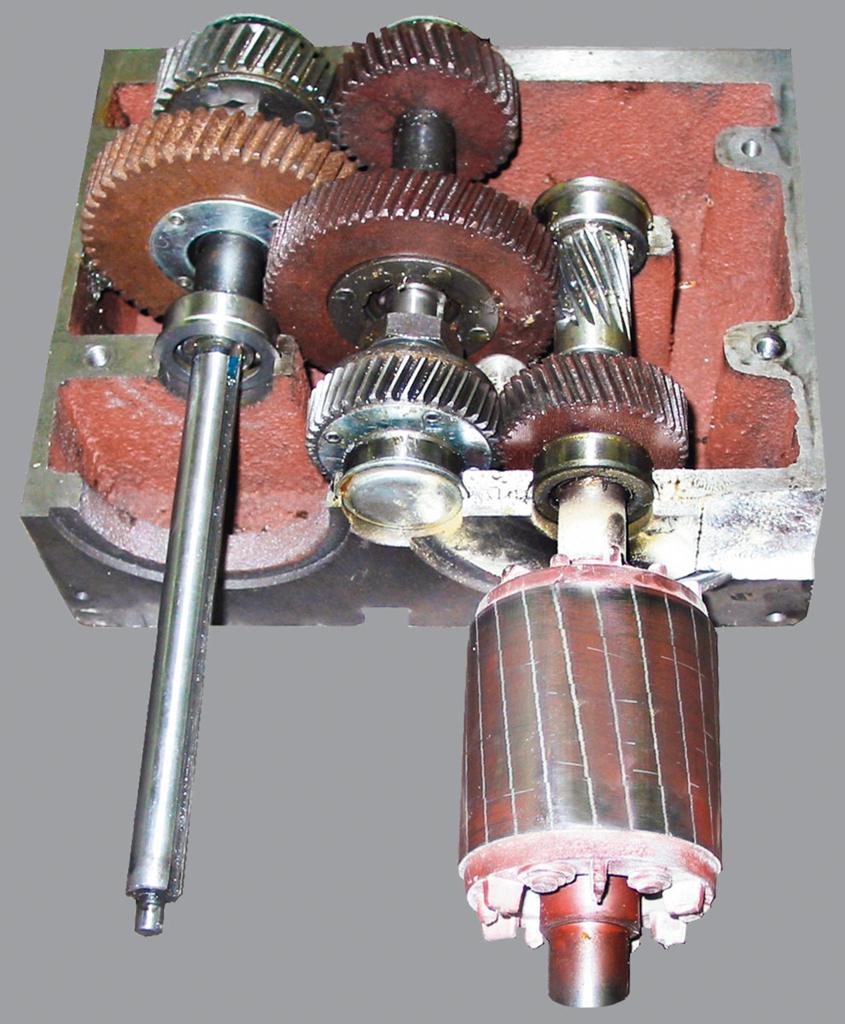

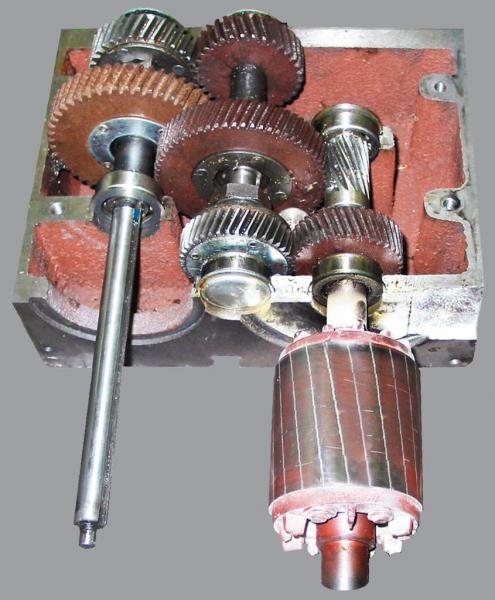

  • Schrägverzahntes, superleises Spezialgetriebe durch Zahnräder aus Stahl-/Pressstoff-Kombination

Technische Spezifikation ELMAG Getriebe-Säulenbohrmaschine GBM 3/30 SNA

KriteriumSpezifikation
Bohrleistung in Stahl30 MMT
GewindeschneideleistungM22
Spindelaufnahme (Drehspindel)MK 3
Drehzahlbereich75 - 3010 UpM
Drehzahlstufen8
Pinolenhub150 MMT
Pinolenvorschubstufen4
Säulen-Durchmesser105 MMT
T-Nuten, Breite14 MMT
Bohrkopfhub270 MMT
Bohrtischhub500 MMT
Spindelausladung320 MMT
Bohrtisch drehbar± 180 °
Bohrkopf drehbar± 180 °
Pinolenabstand Tisch50 - 820 MMT
Bohrtischfläche500x350 MMT
Motorleistung(2-stufig) 900 / 1200 WTT
Netzanschluss400/50 V/Hz
Kubatur500x350x870 MMT
Grundplattenfläche (lxb)400x670 MMT
Höhe (gesamt)1700 MMT
Gewicht210 KGM
UrsprungslandCN
PaketdiensfähigNEIN
