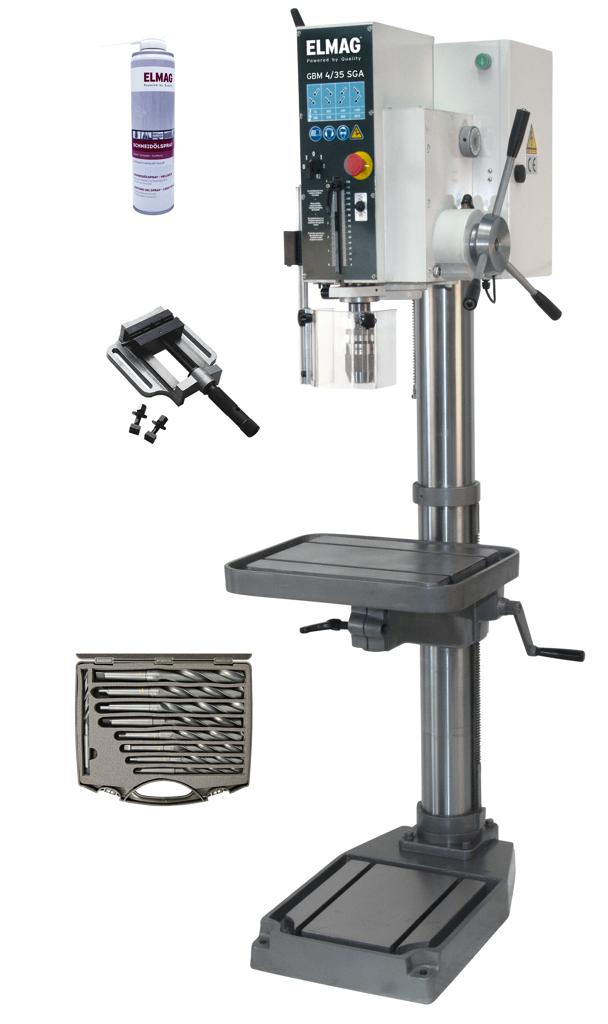

ELMAG Getriebe-Säulenbohrmaschine GBM 4/35 SGA Set
NEU
Produktbeschreibung ELMAG Getriebe-Säulenbohrmaschine GBM 4/35 SGA Set
- Bohrleistung Ø 35 mm
- Automatischer Pinolenvorschub (0,1; 0,15; 0,22; 0,33 mm/U)
- Kubatur 500x350x860 mm
- Spindelausladung 320 mm
- Kräftiger Antriebsmotor 400 V, 2-stufig 1.500 / 1.800 W
- Laufruhiges Qualitätsgetriebe mit hoch belastbarer Schrägverzahnung
- 8 Drehzahlen 75 - 3.010 UpM
- Bohrspindel mit Präzisionslager
- Rechts- und Linkslauf
- Bohrspindelschutzabdeckung
- Bohrtiefenskala und -anschlag
- Werkzeugauswurf
- Großer, präziser Bohrtisch mit T-Nuten und Kühlmittelrinne
- Hoch belastbare, geschliffene Stahlsäule mit Zahnstange
- Dreh- und höhenverstellbarer Bohrkopf
- Hoch belastbare, geschliffene Stahlsäule mit Zahnstange
- Not-Aus-Taster / Nullspannungsauslöser
-
- Serienausstattung
Set-Ausstattung
- GBM 4/35 SGA
Je öfter Hartmetall und Edelstahl zu bearbeiten sind, desto eher sollte es eine starke Getriebebohrmaschine sein - ideal auch zum Gewindeschneiden. Dank einer Getriebezahnradkombination aus Stahl und Pressstoff sind die leistungsstarken GBM 4/35 SGA besonders laufruhig. Mit einer Top-Speed-Drehzahl von 3.010 UpM verfügen sie über eine optimale Schnittgeschwindigkeit für Kleinbohrungen. Für das Gewindeschneiden sind die Maschinen mit Rechts- und Linkslauf ausgestattet. Bitte beachten Sie auch die preisgünstigen Super-Set-Angebote.
- Schnellspannbohrfutter B 16, 1 16 mm
- Kegeldorn MK 4 / B 16
- Reduzierhülse MK 4 / MK 3
- Reduzierhülse MK 3 / MK 2
- Austreibkeil
- Getriebe-Säulenbohrmaschine GBM 4/35 SGA
- Maschinenschraubstock 150 mm
- Zwei Spannschrauben 14 mm
- Bohrerkassette 9-teilig, 14,5 mm - 30 mm, MK 2 / MK 3
- Schneidölspray
- Elektromagnetischer Vorschub
- Gewindeschneidmodus mit am Bedienhebel schaltbarer Drehrichtungsumkehr
Technische Spezifikation ELMAG Getriebe-Säulenbohrmaschine GBM 4/35 SGA Set
| Kriterium | Spezifikation |
|---|---|
| Bohrleistung in Stahl | 35 MMT |
| Gewindeschneideleistung | M22 |
| Spindelaufnahme (Drehspindel) | MK 4 |
| Drehzahlbereich | 75 - 3010 UpM |
| Drehzahlstufen | 8 |
| Pinolenhub | 150 MMT |
| Pinolenvorschubstufen | 4 |
| Säulen-Durchmesser | 125 MMT |
| T-Nuten, Breite | 14 MMT |
| Bohrtischhub | 500 MMT |
| Spindelausladung | 320 MMT |
| Bohrtisch drehbar | ± 180 ° |
| Bohrkopf drehbar | ± 180 ° |
| Pinolenabstand Tisch | 10 - 860 MMT |
| Bohrtischfläche | 500x400 MMT |
| Motorleistung | (2-stufig) 1500 / 1800 WTT |
| Netzanschluss | 400/50 V/Hz |
| Kubatur | 500x350x860 MMT |
| Grundplattenfläche (lxb) | 700x600 MMT |
| Höhe (gesamt) | 1950 MMT |
| Gewicht | 275 KGM |
| Ursprungsland | CN |
| Paketdiensfähig | NEIN |
