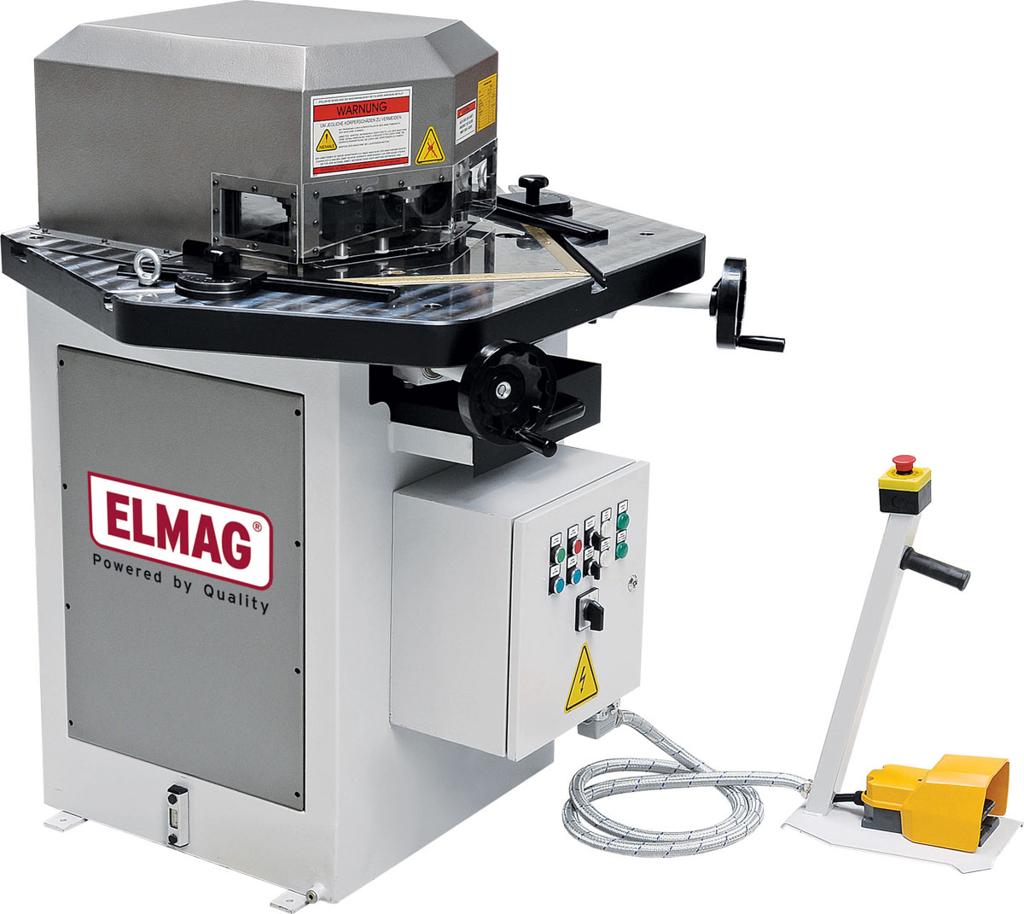

ELMAG Hydraulische Ausklinkmaschine

Smarte Stanze

• Die EKN 6 ist eine kompakte, schnell laufende Scherschneidmaschine für
• das Abund Ausschneiden, Ausklinken, Gehrungsund Winkelschneiden
• von Flachstahl, Feinbis Grobblech.
• Zentrum der Maschine ist das hydraulisch angetriebene Stanzmesser.
• 200 x 200 mm groß, Spezialstahl gehärtet und geschliffen, mit extra
• starkem Stanzrahmen, automatischer Schnittspalteinstellung und
• einstellbarem Stanzhub.
• Sicheren Halt des Werkstücks geben vier hydraulische Niederhalter
• hinter sicherem Plexiglas. Arbeitsdruck 200 bar, wartungsfreie
• Hydraulik von Hoerbiger.

Robustes Industriedesign

• Die EKN 6-Ausklinkmaschine besteht aus einer robusten, langlebigen
• Stahlkonstruktion. Das bei Stanzarbeiten auftretende Biegemoment
• wird über statisch und dynamisch hervorragend stabilisierte
• Aufnahmeträger abgeleitet.
• Der robuste Stahlarbeitstisch bietet eine für das Werkstückhandling
• optimierte, feingeschliffene Oberfläche mit versenkten Messinglinealen,
• T-Nuten und verstellbaren Seitenanschlägen.

Einfach bedienbar

• Die Schnittwinkeleinstellung 30° bis 140° erfolgt an zwei Handrädern,
• der Stanzvorgang wird an der Maschine oder am Fußpedal der
• Bediensäule ausgelöst.

Einsatzbeispiele

• Maschinenbau
• Stahlbau
• Schlossereien
• Schmieden
• Behälterbau
• Isolierbetriebe
• Spenglereien
• Lüftungsbau

Serienausstattung ELMAG Hydraulische Ausklinkmaschine

• Stanzmesser 200 x 200 mm
• Vier hydraulische Niederhalter
• Plexiglas-Schutzabdeckungen
• Zwei einstellbare Seitenanschläge
• Mobile Bediensäule mit Not-Aus

Technische Spezifikation ELMAG Hydraulische Ausklinkmaschine
