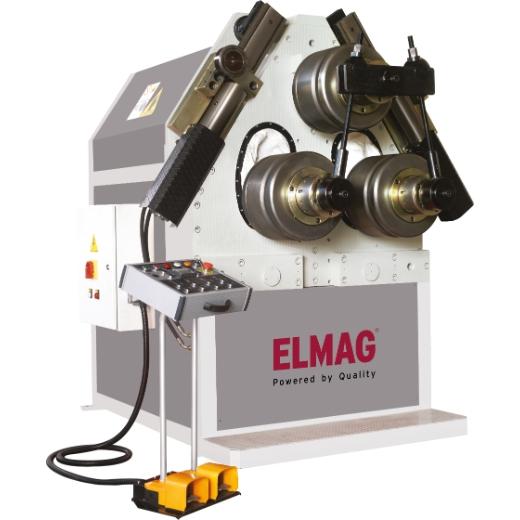

ELMAG Hydraulische Ringbiegemaschine APK 101
Produktbeschreibung ELMAG Hydraulische Ringbiegemaschine APK 101
- Hochleistungs-Ringbiegemaschine mit Hydro-Antriebsmotor 11.000 W
- Drei Antriebsrollen Ø 315
- Zwei Einstell-Antriebsrollen hydraulisch
- Rascher Vor-/Rückschub 5,4 m/min
- Richtwelleneinstellung mechanisch
- Hochwertiges Planeten-Untersetzungsgetriebe
- Rutschkupplung als Drehmomentbegrenzung
- Elektrische und hydraulische Überlastsicherungen
- Robuster Stahlrahmen S355
- Mobiles Bedienpult ERdigital
- Einstellrollentaster L/R/AUF/AB
- Digitalanzeige Einstellrolle
- Not-Aus - Doppel-Fußpedal Vor-/Rückschub
Hydro-Antriebsmotor
- Ringbiegemaschinen mit hydraulischem Antrieb verfügen über eine hohe
- Antriebsleistung, liefern ein gleichmäßiges, lineares Drehmoment und bieten optimalen Schutz gegen Überlastung. Das geringe Trägheitsmoment des Hydromotors ermöglicht einen schnellen Start des Voroder Rückschubs und ein rasches, präzises Abbremsen.
- Der Hydromotor des APK 101-Modells bietet eine Antriebsleistung
- von 11.000 Watt und ist mit speziellen Richthilfen auch für das Biegen von IPN-, HEAund HEB-Profilen geeignet. Beispiel HEA 120: Mindestbiegedurchmesser nur 1.000 mm.
Hochleistungsmodell
- Mit einer Vorund Rückschubgeschwindigkeit auch bei Großprofilen von 5,4 m/min erbringt das APK 101-Modell beste Leistungskennwerte für
- die Serienproduktion. Umfangreiches Sonderzubehör zur Erweiterung des Produkteinsatzes auf Anfrage verfügbar siehe Übersicht auf Seite 37.
Einsatzbeispiele
- Rohrleitungsbau
- Behälterbau
- Installateure
- Stahlbau
- Geländerbau
- Schlossereien
- Schmieden
- Maschinenbau
- Spenglereien
- Karosseriebau
- KFZ-Werkstätten
Serienausstattung ELMAG Hydraulische Ringbiegemaschine APK 101
- Standardrollen Spezialstahl gehärtet
- Rollenachsen Spezialstahl gehärtet
- Richtwellen Spezialstahl gehärtet
- Rollenverstellung unten hydraulisch
- Richtwellenverstellung mechanisch
- Mobiles Bedienpult ER digital / Not-Aus
- Doppel-Fußpedal Vor-/Rückschub
- Betriebsanleitung / CE
Sonderzubehör ELMAG Hydraulische Ringbiegemaschine APK 101
- Rundund Rohrstahlbiegrollen
- Formstahlbiegrollen
- Winkelstahlbiegrollen
- Winkelbiegevorrichtung
- Richtwellensystem RW hydraulisch
- Mobiles Bedienpult ER digital / RW analog
- Mobiles Bedienpult ER digital / RW digital
- Zugsystem für U/I/H-Profile
- Rollenspannsystem für Großprofile
- Spiralbiegevorrichtung
- Positionsanzeige/Messgerät für Profile
- 2 Vorschubgeschwindigkeiten
- Schmierautomatik
- APK CNC-Steuerung mit Display
- Playback-Control (Programmierung)
Technische Spezifikation ELMAG Hydraulische Ringbiegemaschine APK 101
| Kriterium | Spezifikation |
|---|---|
| Rollendurchmesser oben | 315 MMT |
| Rollendurchmesser unten | 315 MMT |
| Achsendurchmesser oben | 100 MMT |
| Achsendurchmesser unten | 100 MMT |
| Einstellrollen hydraulische | 2 Anz. |
| Antriebsrollen | 3 Anz. |
| Vorschubgeschwindigkeit | 5.4 m/min |
| Aufstellung vertikal | Ja |
| Aufstellung horizontal | Ja |
| Hydro-Antriebsmotor | 11000 WTT |
| Netzanschluss | 400/50 V/Hz |
| Länge | 1435 MMT |
| Höhe | 1680 MMT |
| Gewicht | 2240 KGM |
| Ursprungsland | TR |
| Paketdiensfähig | NEIN |
