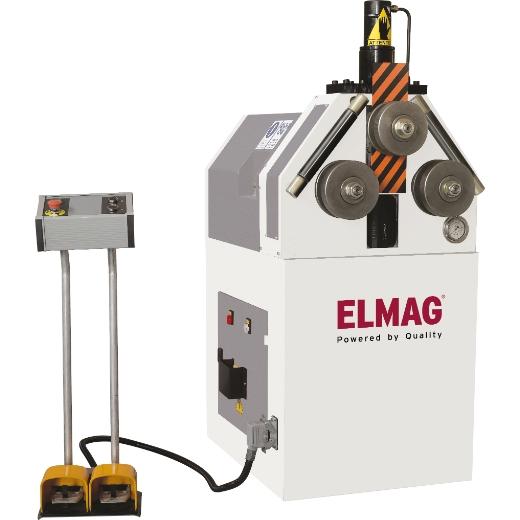

ELMAG Hydraulische Ringbiegemaschine APK 45
Produktbeschreibung ELMAG Hydraulische Ringbiegemaschine APK 45
- Biegeleistungsdaten für Stahl: 60x10 mm, Ø 800 min. / Streckgrenze 240 N/mm²
- Sehr bewährtes Modell mit kräftigem Antriebsmotor
1.500 W und drei Antriebsrollen - Vor-/Rückschub 3,3 m/min

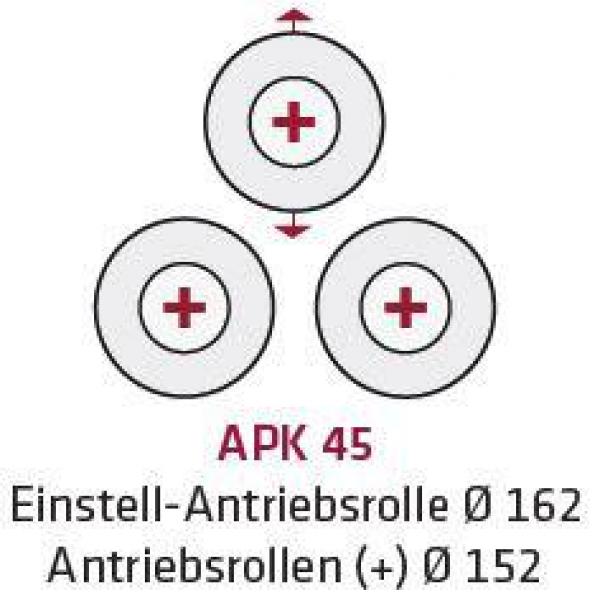

- Einstell-Antriebsrolle Ø 162 mm hydraulisch
- Öldruckanzeige
- Zwei große Antriebsrollen Ø 152 mm - geringere Reibung
- Richtwellen mechanisch
- Robuster Stahlrahmen
- Mobiles Bedienpult ERanalog
- Einstelltaster L/R/AUF/AB
- Not-Aus - Doppel-Fußpedal Vor-/Rückschub
- Umfangreiches Sonderzubehör erhältlich, z.B. Digitalanzeige
Einstellrollenposition am Bedienpult
Ringbiegen vom Feinsten
- Einfacher Biegradius oder ganzer Vollkreis die APK-Ringbiegemaschinen
- ermöglichen das präzise Einrollen von Stangenmaterialien wie Flach-, Vierkant-, Rund-, Rohrund Formstahl.
Hochwertige Antriebslösung
- Herz der APK-Modelle ist jeweils ein kräftiger Antriebsmotor mit langlebigem Untersetzungsgetriebe. Die Ansteuerung für Vorund Rückschub der Antriebsrollen erfolgt an einem mobilen Bedienpult mit Doppel-Fußpedal. Das Rollengetriebemit Qualitätslagern und spezial-
- gehärteten Zahnrädern ist mittels Rutschkupplung vor Überlastung geschützt.
Präzise Einroll-Richtsysteme
- Die APK Ringbiegemaschinen sind mit zwei oder drei gehärteten Antriebsrollen ausgestattet. Die Einstellung des Rollbiegeradius
- erfolgt über eine oder zwei mechanisch oder hydraulisch präzise verstellbare Einstellrollen. Zwei seitlich montierte, mechanisch
- einstellbare Richtwellen bieten höchste Einrollgenauigkeit.
Rollensätze
- Die APK-Modelle sind mit einem Standardrollensatz für Flach-, Vierkant
- und T-Stahl ausgestattet. Spezialrollensätze für Rundund Rohrstahl,
- Formstahl und Winkelstahl sowie Spezialrichthilfen sind als Sonder-
- zubehör erhältlich.
Aufstellung
- Alle APK-Modelle sind nach Bedarf vertikal oder horizontal aufstellbar.
Einsatzbeispiele
- Rohrleitungsbau
- Behälterbau
- Installateure
- Stahlbau
- Geländerbau
- Schlossereien
- Schmieden
- Maschinenbau
- Spenglereien
- Karosseriebau
- KFZ-Werkstätten
- Lehrwerkstätten
Serienausstattung ELMAG Hydraulische Ringbiegemaschine APK 45
- Standardrollen Spezialstahl gehärtet
- Rollenachsen Spezialstahl gehärtet
- Richtwellen Spezialstahl gehärtet
- Rollenverstellung oben hydraulisch
- Richtwellenverstellung mechanisch
- Mobiles Bedienpult ER analog / Not-Aus
- Doppel-Fußpedal Vor-/Rückschub
- Betriebsanleitung / CE
Sonderzubehör ELMAG Hydraulische Ringbiegemaschine APK 45
- Rundund Rohrstahlbiegrollen
- Formstahlbiegrollen
- Winkelstahlbiegrollen
- Winkelbiegevorrichtung
- Mobiles Bedienpult ER digital / Not-Aus
- 2 Vorschubgeschwindigkeiten
Technische Spezifikation ELMAG Hydraulische Ringbiegemaschine APK 45
| Kriterium | Spezifikation |
|---|---|
| Rollendurchmesser oben | 162 MMT |
| Rollendurchmesser unten | 152 MMT |
| Achsendurchmesser oben | 50 MMT |
| Achsendurchmesser unten | 40 MMT |
| Einstellrollen hydraulische | 1 Anz. |
| Antriebsrollen | 3 Anz. |
| Vorschubgeschwindigkeit | 3.3 m/min |
| Aufstellung vertikal | Ja |
| Aufstellung horizontal | Ja |
| Antriebsmotor | 1500 WTT |
| Hydromotor Einstellrolle | 750 WTT |
| Netzanschluss | 400/50 V/Hz |
| Länge | 950 MMT |
| Höhe | 1450 MMT |
| Gewicht | 500 KGM |
| Ursprungsland | TR |
| Paketdiensfähig | NEIN |
