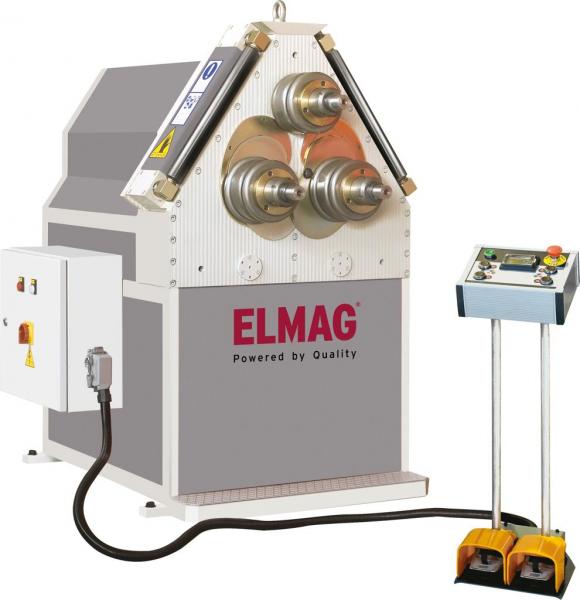

ELMAG Hydraulische Ringbiegemaschine APK 61
Produktbeschreibung ELMAG Hydraulische Ringbiegemaschine APK 61
- Biegeleistungsdaten für Stahl: 48,3x2,9 mm, Ø 600 min. / Streckgrenze 240 N/mm²
- Antriebsmotor 4.000 W

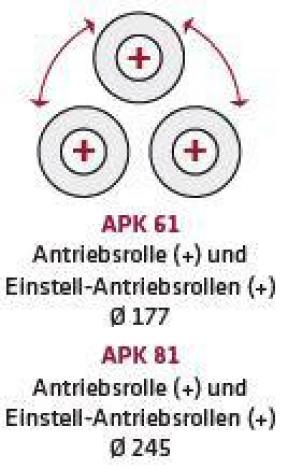

- Drei Antriebsrollen Ø 177
- Zwei Einstell-Antriebsrollen hydraulisch
- Vor-/Rückschub 6,4 m/min
- Richtwelleneinstellung mechanisch
- Hochwertiges Planeten-Untersetzungsgetriebe
- Rutschkupplung als Drehmomentbegrenzung
- Elektrische und hydraulische Überlastsicherungen
- Robuster Stahlrahmen S355
- Mobiles Bediepult ERdigital
- Einstellrollentaster L/R/AUF/AB
- Digitalanzeige Einstellrolle
- Not-Aus - Doppel-Fußpedal Vor-/Rückschub
Kräftige Mittelklasse
- Die Ringbiegemaschine APK 61 ist mit einem 4.000 Watt starken Antriebsmotor ausgestattet. Sie ermöglichen, dank einer effizienten Motorbremse und einem ideal proportionierten Untersetzungsgetriebe, die präzise und millimetergenaue Bearbeitung mittlerer und großer Profilquerschnitte. Drei Antriebsrollen, davon zwei hydraulisch positionierbare Einstellrollen, bieten eine exzellente Kraftübertragung für enge Biegedurchmesser.
Top-Grundausstattung
- Die Serienausstattung der APK-Modelle ermöglicht weitgehend die Einzelund Kleinserienfertigung einfacher Profile. Sonderzubehör für Spezialanwendungen ist auf Anfrage lieferbar.
Ausführung - High Quality
- Alle Präzisionsteile wie Zahnräder, Biegerollen, Richtwellen etc. bestehen aus hochwertigem Spezialstahl (z.B. Rollenachsen aus legiertem Vergütungsstahl 42 CrMo4, gehärtet und geschliffen).
Aufrüstbar für Serienproduktion
- Mit einem Vorund Rückschub von 6,4 m/min erbringendie APK-Antriebe hervorragende Leistungskennwerte. Einfaches Handling, rasche Einstellbarkeit, Digitalanzeige und nicht zuletzt das robuste Maschinendesign machen die APK-Modelle zu idealen Kandidaten für die Serienfertigung.
Einsatzbeispiele
- Rohrleitungsbau
- Behälterbau
- Installateure
- Stahlbau
- Geländerbau
- Schlossereien
- Schmieden
- Maschinenbau
- Spenglereien
- Karosseriebau
- KFZ-Werkstätten
Serienausstattung ELMAG Hydraulische Ringbiegemaschine APK 61
- Standardrollen Spezialstahl gehärtet
- Rollenachsen Spezialstahl gehärtet
- Richtwellen Spezialstahl gehärtet
- Rollenverstellung unten hydraulisch
- Richtwellenverstellung mechanisch
- Mobiles Bedienpult ER digital / Not-Aus
- Doppel-Fußpedal Vor-/Rückschub
- Betriebsanleitung / CE
Sonderzubehör ELMAG Hydraulische Ringbiegemaschine APK 61
- Rundund Rohrstahlbiegrollen
- Formstahlbiegrollen
- Winkelstahlbiegrollen
- Winkelbiegevorrichtung
- Richtwellensystem RW hydraulisch
- Mobiles Bedienpult ER digital / RW analog
- Mobiles Bedienpult ER digital / RW digital
- Spiralbiegevorrichtung
- Positionsanzeige/Messgerät für Profile
- 2 Vorschubgeschwindigkeiten
- Schmierautomatik
- APK CNC-Steuerung mit Display
- Playback-Control (Programmierung)
Technische Spezifikation ELMAG Hydraulische Ringbiegemaschine APK 61
| Kriterium | Spezifikation |
|---|---|
| Rollendurchmesser oben | 177 MMT |
| Rollendurchmesser unten | 177 MMT |
| Achsendurchmesser oben | 60 MMT |
| Achsendurchmesser unten | 60 MMT |
| Einstellrollen hydraulische | 2 Anz. |
| Antriebsrollen | 3 Anz. |
| Vorschubgeschwindigkeit | 6.4 m/min |
| Aufstellung vertikal | Ja |
| Aufstellung horizontal | Ja |
| Antriebsmotor | 4000 WTT |
| Hydromotor Einstellrolle | 750 WTT |
| Netzanschluss | 400/50 V/Hz |
| Länge | 1260 MMT |
| Höhe | 1390 MMT |
| Gewicht | 1080 KGM |
| Ursprungsland | TR |
| Paketdiensfähig | NEIN |
