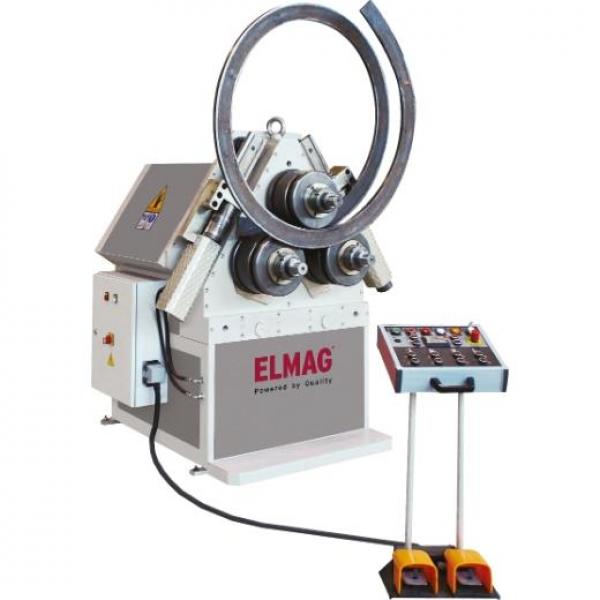

ELMAG Hydraulische Ringbiegemaschine APK 81
Produktbeschreibung ELMAG Hydraulische Ringbiegemaschine APK 81
- Biegeleistungsdaten für Stahl: 48,3x3,2 mm, Ø 400 min. / Streckgrenze 240 N/mm²
- Antriebsmotor 5.500 W

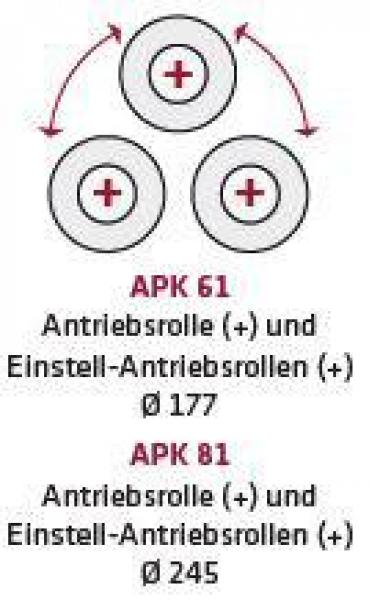

- Drei Antriebsrollen Ø 245
- Zwei Einstell-Antriebsrollen hydraulisch
- Vor-/Rückschub 4,2 m/min
- Richtwelleneinstellung mechanisch
- Hochwertiges Planeten-Untersetzungsgetriebe
- Rutschkupplung als Drehmomentbegrenzung
- Elektrische und hydraulische Überlastsicherungen
- Robuster Stahlrahmen S355
- Mobiles Bediepult ERdigital
- Einstellrollentaster L/R/AUF/AB
- Digitalanzeige Einstellrolle
- Not-Aus - Doppel-Fußpedal Vor-/Rückschub
Kräftige Mittelklasse
- Die Ringbiegemaschine APK 81 ist mit einem 5.500 Watt starken Antriebsmotor ausgestattet. Sie ermöglichen, dank einer effizienten Motorbremse und einem ideal proportionierten Untersetzungsgetriebe, die präzise und millimetergenaue Bearbeitung mittlerer und großer Profilquerschnitte. Drei Antriebsrollen, davon zwei hydraulisch positionierbare Einstellrollen, bieten eine exzellente Kraftübertragung für enge Biegedurchmesser.
Top-Grundausstattung
- Die Serienausstattung der APK-Modelle ermöglicht weitgehend die Einzelund Kleinserienfertigung einfacher Profile. Sonderzubehör für Spezialanwendungen ist auf Anfrage lieferbar.
Ausführung - High Quality
- Alle Präzisionsteile wie Zahnräder, Biegerollen, Richtwellen etc. bestehen aus hochwertigem Spezialstahl (z.B. Rollenachsen aus legiertem Vergütungsstahl 42 CrMo4, gehärtet und geschliffen).
Aufrüstbar für Serienproduktion
- Mit einem Vorund Rückschub von 4,2 m/min erbringen
- die APK-Antriebe hervorragende Leistungskennwerte. Einfaches
- Handling, rasche Einstellbarkeit, Digitalanzeige und nicht zuletzt
- das robuste Maschinendesign machen die APK-Modelle zu idealen Kandidaten für die Serienfertigung.
Einsatzbeispiele
- Rohrleitungsbau
- Behälterbau
- Installateure
- Stahlbau
- Geländerbau
- Schlossereien
- Schmieden
- Maschinenbau
- Spenglereien
- Karosseriebau
- KFZ-Werkstätten
Serienausstattung ELMAG Hydraulische Ringbiegemaschine APK 81
- Standardrollen Spezialstahl gehärtet
- Rollenachsen Spezialstahl gehärtet
- Richtwellen Spezialstahl gehärtet
- Rollenverstellung unten hydraulisch
- Richtwellenverstellung mechanisch
- Mobiles Bedienpult ER digital / Not-Aus
- Doppel-Fußpedal Vor-/Rückschub
- Betriebsanleitung / CE
Sonderzubehör ELMAG Hydraulische Ringbiegemaschine APK 81
- Rundund Rohrstahlbiegrollen
- Formstahlbiegrollen
- Winkelstahlbiegrollen
- Winkelbiegevorrichtung
- Richtwellensystem RW hydraulisch
- Mobiles Bedienpult ER digital / RW analog
- Mobiles Bedienpult ER digital / RW digital
- Spiralbiegevorrichtung
- Positionsanzeige/Messgerät für Profile
- 2 Vorschubgeschwindigkeiten
- Schmierautomatik
- APK CNC-Steuerung mit Display
- Playback-Control (Programmierung)
Technische Spezifikation ELMAG Hydraulische Ringbiegemaschine APK 81
| Kriterium | Spezifikation |
|---|---|
| Rollendurchmesser oben | 245 MMT |
| Rollendurchmesser unten | 245 MMT |
| Achsendurchmesser oben | 80 MMT |
| Achsendurchmesser unten | 80 MMT |
| Einstellrollen hydraulische | 2 Anz. |
| Antriebsrollen | 3 Anz. |
| Vorschubgeschwindigkeit | 4.2 m/min |
| Aufstellung vertikal | Ja |
| Aufstellung horizontal | Ja |
| Antriebsmotor | 5500 WTT |
| Hydromotor Einstellrolle | 1500 WTT |
| Netzanschluss | 400/50 V/Hz |
| Länge | 1375 MMT |
| Höhe | 1540 MMT |
| Gewicht | 1600 KGM |
| Ursprungsland | TR |
| Paketdiensfähig | NEIN |
