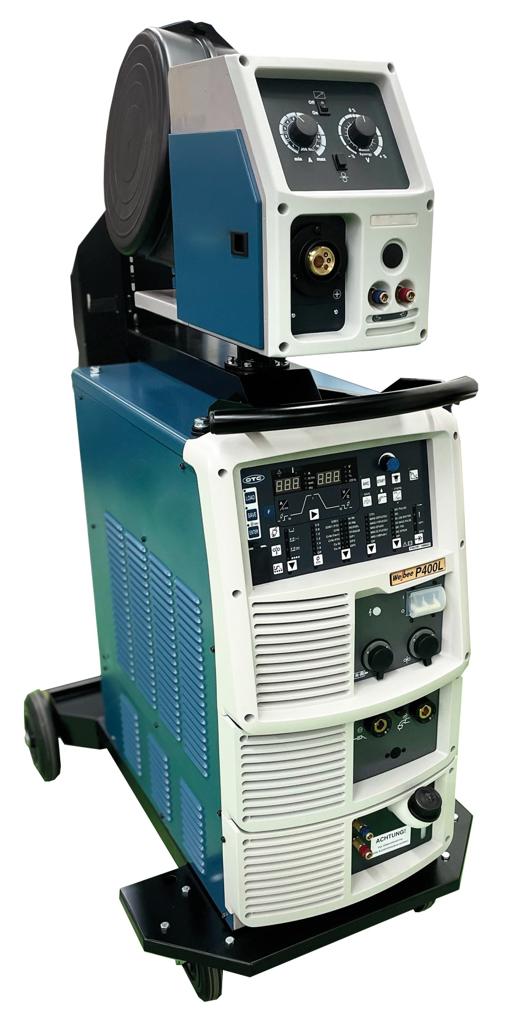

ELMAG Impuls-Multifunktions-Schweissanlage WELBEE

WELBEE WELding Best Electronic Engine:

• Die neueste Generation an digitalen Schweißgeräten erfüllt höchste Qualitätsansprüche und ermöglicht den Eintritt in eine neue Dimension des Schweißens.
• Schweißregelung LSI Welbee realisiert eine signifikante Verbesserung des Schweißergebnisse in Verbindung mit fortschrittlichsten „IT'-Funktionalitäten.
• Der von OTC DAIHEN Japan entwickelte, einzigartige „Welbee“ Schweißgeräte-Chip basiert auf zukunftsweisender Nanotechnologie. Welbee ermöglicht eine Hochqualitätsschweißung mit Hilfe der präzisen Regelung des Strom-/Spannungsverlaufs über ultraschnelle Regelkreise. Das Aufsichtspersonal hat die Möglichkeit den Schweißvorgang zu überwachen und Daten zur Qualitätssicherung über den integrierten USB-Anschluss abzurufen.
• Hervorragende Lichtbogenstabilität, optimierter digitaler Lichtbogenstart, Reduktion der Schweißspritzer um bis zu 80%, exzellentes Nahtaussehen & flache Nahtoberflächen, hohe Schweißgeschwindigkeit, große Spaltüberbrückung, Puls, Wave(Doppel)-Puls, Synergy-Kennlinien, das Speichern & Laden von 100 individuellen Jobs uvm. zeichnen diese Serie aus!

Optimierter digitaler Lichtbogenstart durch Modellierung des Drahtendes

• Der digitale Turbo-Start erhöht die Zündsicherheit beim Schweißen von Edelsthälen.
• Die neuartige End-Puls-Funktion modelliert das freie Drahtende nach der Schweißung.
• Deutliche Reduzierung der Fehlerstellen im Startbereich.

Spritzerreduzierung von bis zu 80% im LOW SPATTER Modus (WB-P500L)

• Aufgrund der geringeren Spritzergröße und der damit verbundenen niedrigeren Eigenenergie wird das Anhaften an Bauteilen und/oder Werkzeug vermieden.
• Im 'Low-Spatter-Modus' wird die Spritzererntwikclung bei mittleren und hohen Strömen um bis z 80 % gegenüber konventionellen Invertern reduziert.

Exzellentes Nahtaussehen und flache Schweißnaht

• Das Schmelzbad wird durch das zyklische erzwingen eines Kurzschlusses besser kontrolliert und ermöglicht so eine flache und gleichmäßige Schweißnaht
• Auch bei Hochgeschwindigkeitsschweißungen werden Bindefehler und Nahtunebenheiten minimiert

Erhöhung der Schweißgeschwindigkeit

• Durch ein größeres Toleranzfeld des unteren Spannungslimits wird die Spritzerneigung reduziert auch bei Hochgeschwindigkeitsschweißungen
• Flache Schweißnaht mit optimalem Temperaturverlauf und hoher Einbrandtiefe

Was ist Impulsschweißtechnik?

• Beim Impulsschweißen werden zwei Ströme abwechselnd generiert (Pulsstrom, Grundstrom)
• In der Pulsstromphase wird der abzulösende Tropfen geformt und danach durch den „Pinch-Effekt“ kontrolliert abgelöst

Wie funktioniert Wave(Doppel)-Puls-Schweißen?

• 'Wave Pulse' moduliert den Schweißstrom und Fördergeschwindigkeit in Intervallen udn regelt so die Schmelze.
• Vorteile der 'Wave Puls' Funktion:
• 1. Reduzierung von Poren
• 2. Größere Spaltüberbrückbarkeit
• 3. WIG ähnliches Nahtbild

Hochgeschwindigkeits-Pulsmodus

• In Verbindung mit OTC´s FD-Robotergeneration kann das Leistungsspektrum der Welbee optimal genutzt werden
• Bei Hochgeschwindigkeits-Pulsschweißungen können Parametereinstellungen mit Geschwindigkeitsinformationen über das optionale Handprogrammiergerät synchonisiert werden

Qualitätssicherung

• Das Editieren des Job-Speichers der Maschine ist über den vorhandenen USB Anschluss einfach möglich:
• Ändern / Kopieren / Sichern von Schweißparametern

Das neu entwickelte Welbee-Kühlsystem

• HOHER STAUBSCHUTZ: Konsequente Trennung der elektronischen Komponenten von der Umgebungsluft, führt zu einer Erhöhung der Zuverlässigkeit.
• WARTUNGSFREUNDLICH: Die intelligente Lüftersteuerung passt sich vollautomatisch an die Belastungsintensität und die Umgebungsbedingungen der Maschine an.

Einsatzbeispiele

• Serienfertigung
• Maschinenbau
• Anlagenbau
• Behälterbau
• Schwerer Stahlbau
• Schlossereien
• Schmieden
• Fahrzeugbau
• Werkzeugbau
• Automation

Materialien

• Stahl
• CrNi
• Alu
• MIG-Hartlöten (CuSI, CuAl)
• Titan
• Inconel

Schweißüberwachung (optional)

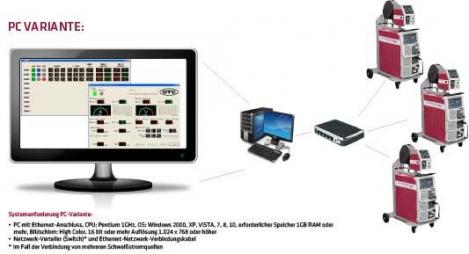

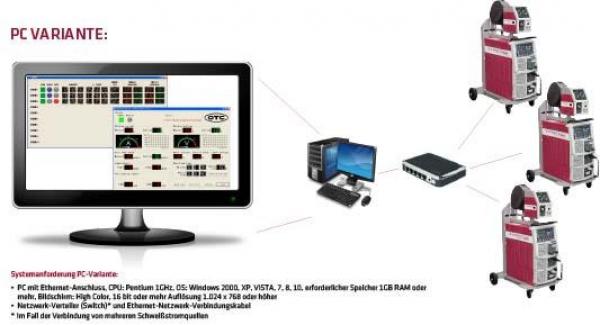

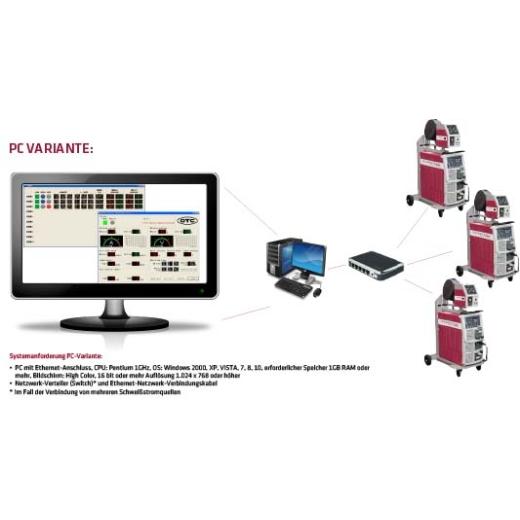

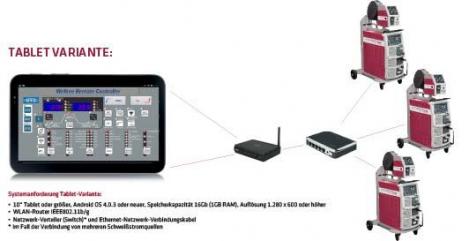

• Unter Verwendung optionaler Module können große Datenmengen über den USB-Anschluss, über ein Netzwerk bzw. LAN-Verbindung aufgezeichnet werden.
• Die Logger-Funktion ermöglicht es, Ihnen detaillierte Informationen zur Analyse der Produktion aufzuzeichnen. Diese Daten können beliebig zur Qualitätssicherung, Rückverfolgbarkeit und zur Fehleranalyse verwendet werden.
• Mögliche Aufzeichnungsparameter:
• -Eingestellter Schweißstrom-Drahtfördergeschw.-Signal Drahteinfädeln
• -Eingestellte Schweißspannung-Startsignal Signal -WPS Innentemperatur
• -Tatsächlicher Schweißstrom -Eingangsspannung -Lüfterdrehzahl
• -Tatsächliche Schweißspannung-Motorstrom

WELBEE Serienausstattung

• WELBEE WB-P400-Stahl-CrNi
• Zwischen-Schlauchpaket 2 m
• Masseklemme mit 4 m Massekabel 70 mm² und Schweißkabel-Stecker, Ø 13 mm, 35/50/70 mm²
• Vorschubring Ø 40 mm für Schweißdraht Ø 0,9-1,0 und 1,2 mm f. Fe/CrNi/CuSi
• Drahtspulenadapter 15 kg , Ø 300 mm
• Kühlflüssigkeit für Brennerkühlung, 5 Liter
• Betriebsanleitung / CE

Technische Spezifikation ELMAG Impuls-Multifunktions-Schweissanlage WELBEE
