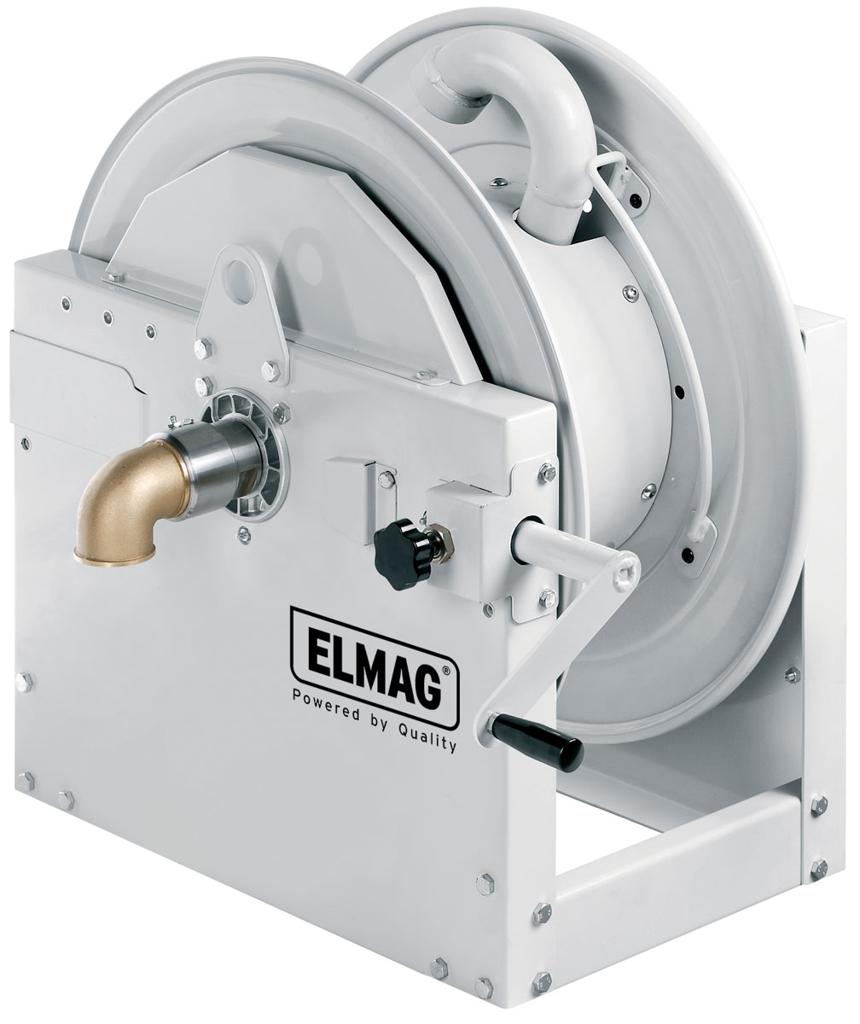

ELMAG INDUSTRIE Schlauchaufroller Serie 700 / L 690

ELMAG-Aufroller

• Robuste und kompakte ELMAG-Aufroller ermöglichen den praktischen und sicheren Transport aller Arten von flüssigen und gasförmigen Medien mittels flexiblen Schläuchen.
• Erhältlich sind diese in verschiedenen Varianten:
• Fixiert oder schwenkbar
• Stahl, Edelstahl AISI 304 und Kompositmaterialien
• Manueller (Rückzugfeder) oder motorischer (elektrisch, pneumatisch oder hydraulisch) Antrieb
• ELMAG Schlauchaufroller können für folgende Medien eingesetzt werden:
• Druckluft / Wasser (20 bar): Werkstatt, Montage, Arbeitsplatzsystem
• Wasser (100 / 200 / 400 bar): Reinigung
• Öl, Frostschutz und ähnliche Produkte (150 bar): Werkstatt, Tankanlagen
• Fette (400 bar): Werkstatt, Industrie
• Benzin, Diesel und Kerosin (10 bar): Werkstatt, Tankanlagen
• Schweißgase (20 bar): Industrie, Schweißarbeitsplätze
• LPG und Naturgase (20 bar): Tankanlagen, Schweißarbeitsplätze

Automatik-Schlauchaufroller in ATEX-Ausführung

• ATEX steht für 'ATmosphére EXplosible' und ist die Kurzbezeichnung für die europäische Richtlinie 94/9/EG für das Inverkehrbringen explosionsgeschützter elektrischer und mechanischer Geräte, Komponenten und Schutzsysteme.

INDUSTRIE Schauchaufroller Serie 700

• Die Explosionszeichnung zeigt die Hauptbestandteile der motorischen manuellen Schlauchaufroller. Diese sind in vier unterschiedlichen Größen und fünf verschiedenen Antriebsarten (je 20 und 70 bar) erhältlich:
• (ACHTUNG: Alle Modelle werden ohne Schlauch geliefert!)
• manuell
• elektrisch: 24 Volt
• elektrisch: 230 Volt
• hydraulisch
• pneumatisch

Ausführung:

• solide Stahlblechkonstriktion, pulverbeschichtet (widerstandsfähig gegen Korrosion nach UNI 9227)
• Abwicklung: manuell
• Motorschutzart: IP 55
• Schlaucheingang/-ausgang: IG 2“ (Reduzierung möglich)
• Max. Durchfluss durch 2“ Mittelwelle aus verzinktem Stahl

70 bar Modelle

• Drehgelenk: Stahl
• Dichtung: Viton
• Medium: Öl oder ähnliche

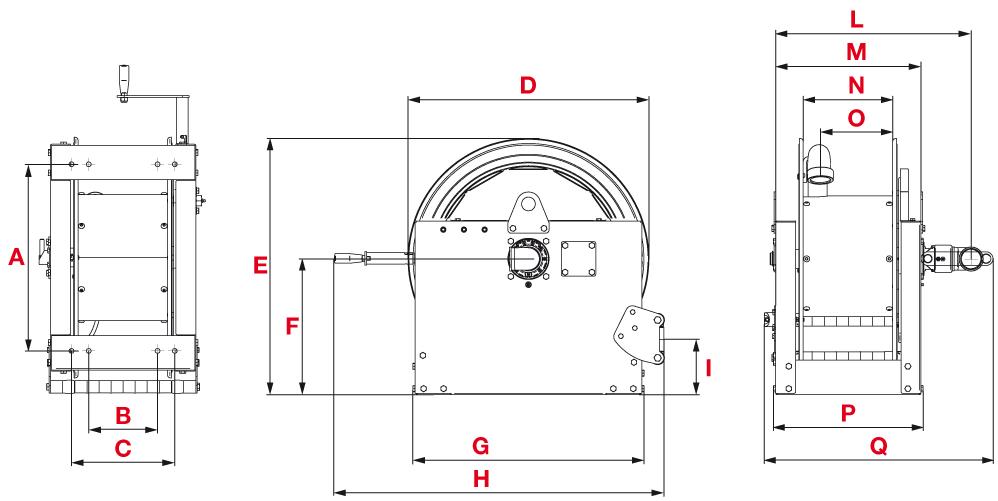

Technische Spezifikation ELMAG INDUSTRIE Schlauchaufroller Serie 700 / L 690
