NEU

ELMAG Koordinaten-Kreuztisch

Art.Nr.:
82891
3-4 Tage 3-4 Tage (Ausland abweichend)
  • Start Up Service
  • Bis zu 3-Jahre Garantie
  • Powered by Quality
  • Schneller Versand

Lieferhinweis: Artikel wird schnell benötigt?
Bitte Lieferzeit anfragen!

690,74 EUR

inkl. 19% MwSt. zzgl. Versand

Frage zum Produkt
Beschreibung

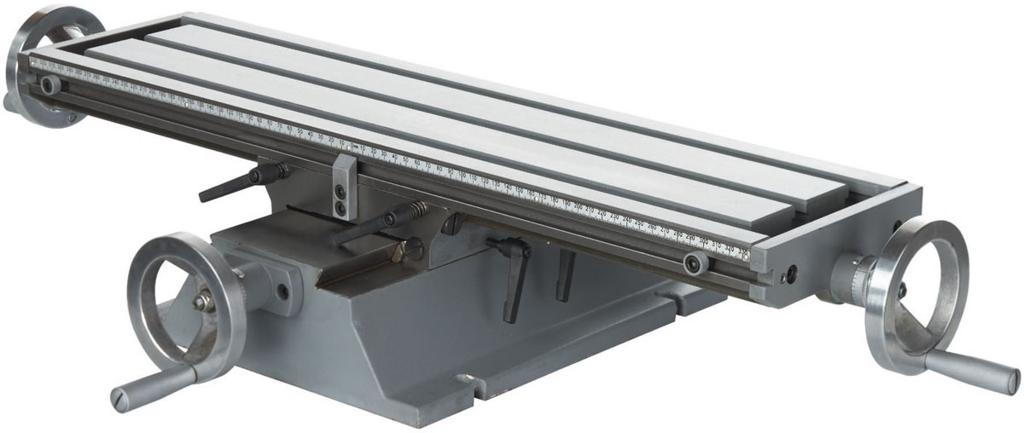

Produktbeschreibung ELMAG Koordinaten-Kreuztisch

  • Präzise gearbeiteter Kreuztisch mit Kühlmittelrinne
  • T-Nuten zum Befestigen eines Schraubstocks oder Werkstücks
  • Präziser Längs- und Quervorschub

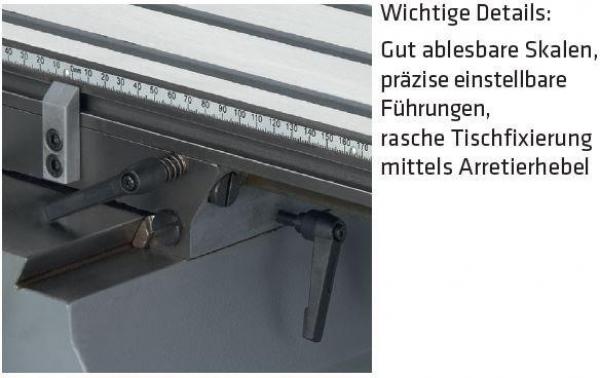

  • Drei leichtgängige Handräder mit gut lesbaren Skalenringen
  • Handrad-Skalierung 0,05 mm
  • Einstellbare Anschläge, Tisch in jeder Position arretierbar
  • Spielfrei nachstellbare Schwalbenschwanzführungen
  • Passend für alle Werkzeugmaschinentische

Koordinaten-Kreuztische

  • Ein Koordinaten-Kreuztisch bringt Bewegung auf den Maschinentisch -
  • ideal für z.B. präzise Serienbohrungen im Koordinatenraster

Technische Spezifikation ELMAG Koordinaten-Kreuztisch

KriteriumSpezifikation
TischlängeX: 500 / Y: 180 MMT
T-Nuten, Breite12 MMT
Tischbelastbarkeit120 KGM
Tischhub X-Achse287 MMT
Tischhub Y-Achse167 MMT
Handrad-Skalierung0,05 MMT
Fußlänge340 MMT
Fußbreite274 MMT
Gesamtlänge748 MMT
Gesamthöhe148 MMT
Gewicht32 KGM
UrsprungslandCN
PaketdiensfähigNEIN
