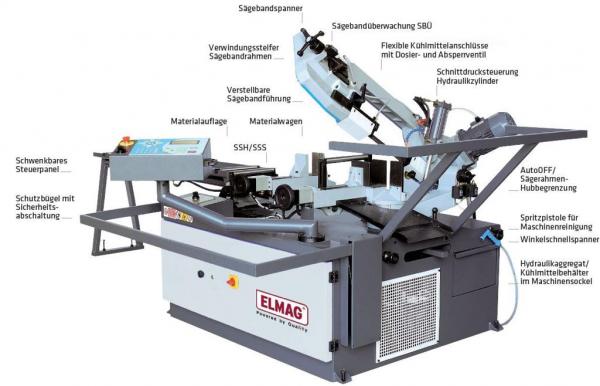

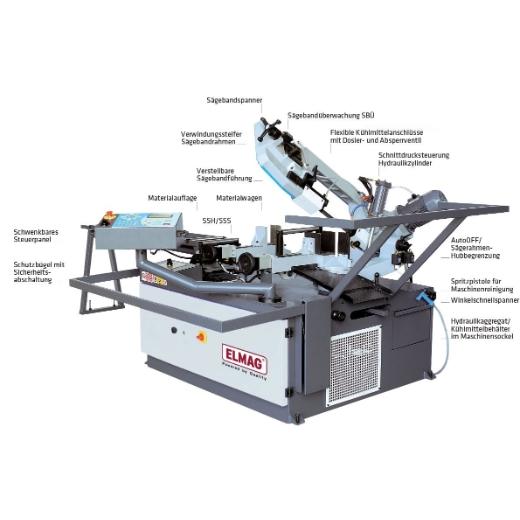

ELMAG MACC Metall-Bandsägemaschine Modell SPECIAL 391 A CNC

Hocheffiziente Serienfertigung

• Spannen Schnittmaß eingeben Starten. Automatiksägen mit Beschickung sind ein Standard der rationellen Serienverarbeitung von Stangenund Bündelmaterial. Auf Grund des einfachen Materialhandlings rechnen sich die Automatiksägen 315 und 380 auch bei Einzelschnitt und Kleinserien. Sie werden mit CNC1-Einzelmaßsteuerung oder mit CNC9-Programmsteuerung angeboten.

CNC9 - Programm wählen und starten

• Der Werkstoff wird kontinuierlich mit gleichen oder variablen Abschnittslängen zugeführt. Bis zu 9 Schnittprogramme mit je 99 Einzelschritten sind möglich. Das System stoppt automatisch bei Stangenoder Stückzahlende.
• Eine hervorragende Zuschnittslösung für Serien mit unterschiedlichen Abschnittslängen ideal für die Zuschnittsverarbeitung von ganzen Produktgruppen. Mit der CNC9-Steuerung ist jederzeit auch CNC1-Einzelmaßschnitt möglich.

Baugrößen und Schnittqualität

• Die Automatiksägen 315 bzw. 380 ermöglichen die Verarbeitung von Schnittgrößen bis 280x210 bzw. bis 320x290 mm.
• Sie verfügen über zwei Drehzahlstufen. Ein stufenlos einstellbarer Schnittgeschwindigkeitsregler ist als Sonderzubehör erhältlich. Alle Modelle sind zur Optimierung des Sägerahmenvorschubs mit einer Schnittdrucksteuerung SDS ausgestattet.

391 A CNC - CNC9, 320x290 mm

• Vollautomatische Gehrungsbandsäge mit Materialbeschickung, CNC1-Einzelmaßsteuerung, Schnittgrößen bis 280x210 mm. Sehr hohe Durchsatzleistung, zwei Drehzahlstufen, einseitige Gehrung bis 60°. Mit moderner Steuerelektronik, Hydraulikaggregat und -komponenten zur Ansteuerung der Materialwagen-, Schnellspannstockund Sägerahmenfunktonen. Anwenderfreundliches Steuerpanel mit Schnittdrucksteuerung, Folientasten, Betriebsund Warnindikatoren.

Materialzufuhr und Schneidezyklus

• Die Beschickung der Automatiksägen erfolgt mit einem hydraulisch angetriebenen Materialwagen mit aufgebautem Schnellspannschraubstock. Nach Maßeingabe bzw. Programmwahl an der Steuerung und Start des Schneidezyklus wird das Stangenoder Bündelmaterial dem Schneidesystem maßgenau zugeführt und an dessen Schnellspannstock gespannt.
• Nach dem Schneidevorgang werden der Materialwagen automatisch rückgestellt und das Werkstück gelöst. Es folgt der nächste Schneidezyklus. Der vollautomatische Ablauf kann jederzeit unterbrochen und wieder fortgesetzt werden.

Einsatzbeispiele

• Metallbau
• Maschinenbau
• Gerätebau
• Anlagenbau
• Behälterbau
• Kesselbau
• Rohrleitungsbai
• Wärmetauscherbau
• Hochbau
• Tiefbau
• Lärmschutzbau

Serienausstattung ELMAG MACC Metall-Bandsägemaschine Modell SPECIAL 391 A CNC

• V-Auto H Vollautomatik hydraulisch
• CNC9-Programmsteuerung
• Materialauflage 1,5 m mit Laufrollen
• Materialwagen mit SSH/SSS
• Kühlsystem mit Elektropumpe
• Sägebandräder mit Präzisionslagern
• Sägeband-Spureinstellung
• SBÜ Sägebandüberwachung Endausschalter
• Sägebandführung vorne verstellbar
• Spannlager vorne/hinten einstellbar
• Späneabstreifer und Spänebürste
• Schutzbügel mit Sicherheitsabschaltung
• Sägebandschutz mit Endausschalter
• Stahlblechsockel mit Spänewanne
• Bandsägeblatt Bimetall Cobalt
• Werkzeug/Betriebsanleitung/CE

Sonderzubehör ELMAG MACC Metall-Bandsägemaschine Modell SPECIAL 391 A CNC

• Stufenlose Drehzahlverstellung 20-90 m/min

Technische Spezifikation ELMAG MACC Metall-Bandsägemaschine Modell SPECIAL 391 A CNC
