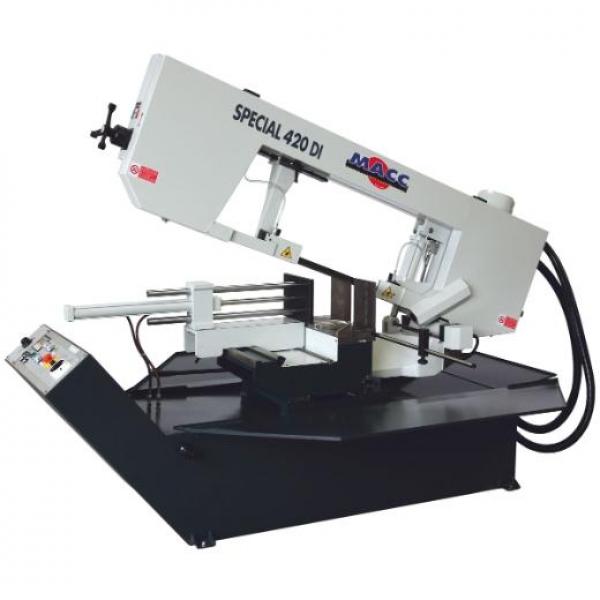

ELMAG MACC Metall-Bandsägemaschine SPECIAL 420 DI
Produktbeschreibung ELMAG MACC Metall-Bandsägemaschine SPECIAL 420 DI
- Hochleistungsmodell mit halbautomatischem Schneidezyklus vom Spannen bis zum Lösen des Werkstücks:
- Zyklusstart mittels Starttaster
- Material fixieren / Spanner zu
- Sägebandantrieb ein
- Sägerahmen absenken / Schneiden
- Sägerahmen anheben / Rückstellen
- Sägebandantrieb aus
- Werkstück lösen / Spanner auf - Sägerahmenvorschub bzw. Schnittdruck stufenlos einstellbar - Schnittdrucksteuerung SDS, Drehknopf am Frontpanel
- Rasche und präzise Werkstoffspannung - Schnellspannschraubstock SSS mit Handrad und hydraulischer Schnellspannung SSH
- Höchste Genauigkeit bei Serienschnitt - mit Stangensperre/Materialanschlag
- Schneiden rechts- und linksgerichteter Gehrungen - Schraubstockspannung links oder rechts von der Schnittstelle
- Rasche Gehrungseinstellung 60-0-60° - mit Winkelschnellspanner WSS
- Präzise Kontrolle des Schnittwinkels - mit digitaler Schnittwinkelanzeige SWA
- Leistungsstark - sehr kräftiger Sägebandantrieb 2.200/1.600 W
- Laufruhig und langlebig - Hochleistungsgetriebe, Ölbad für Dauerschmierung
- Stufenlos einstellbare Schnittgeschwindigkeit 37 bis 75 m/min
- Zentrales Steuerpanel mit Folientasten, Betriebs-/Funktion-/Warnindikatoren
- Effizientes Kühlsystem mit Elektropumpe, Dosierventil und Rücklauffilter
- Gleichmäßiger Sägebandlauf - ideal dimensionierte Sägebandränder mit Präzisionslagern und Spureinstellung
- Einfach Sägebandwechsel, permanente Spannungsüberwachung - Sägebandspanner und Endausschalter SBÜ
- Enge, spielfreie Sägebandführung - Spannlager vorne zum Werkstück verstellbar, präzise einstellbare Spannlager mit Exzenterachse
- Späneabstreifer und Spänebürste
- Betriebssicher - Sägebandschutz und SBÜ mit Endausschalter, Greifschutz, AutoOFF-Abschaltautomatik bei Sägeende, Not-Aus, Nullspannungsauslösung, CE-konform
- Plug & Play-Ausstattung mit Ölfüllung und Bandsägeblatt Bimetall Cobalt
DI-Bandsägemaschinen - wahre Größe
- Extrem robust, sehr kräftig, halbautomatischer Schneidezyklus, hohe Durchsatzleistung DI-Bandsägen sind für das rationelle, präzise Ablängen mittlerer bis großer Querschnitte und für die Bündelverarbeitung von Stangenmaterial konzipiert. Ideal z.B. für Hochund Tiefbau, Schwermaschinenbau, Rohrleitungs-, Kesselund Wärmetauscherbau etc. Spezial-Rollbahnen an DI-Modellen erleichtern das Handling von schwerem Stangenmaterial (Sonderzubehör).
Baugrößen und Schnittqualität
- DI-Bandsägemaschinen sind bis zu einem maximalen Schnittbereich von 620x450 mm erhältlich. Alle DI-Modelle sind mit einer Schnittdrucksteuerung ausgestattet und ermöglichen die Anpassung des Sägerahmenvorschubs an den Werkstoff ideal z.B. bei dünnwändigen Rohren. Die Modelle 650 DI verfügen über einen stufenlos einstellbaren Drehzahlregler zur Optimierung der Schnittgeschwindigkeit.
420 DI - 60-0-60°
- Halbautomatische Doppelgehrungsbandsäge mit sehr hoher Durchsatzleistung, Schnittgrößen bis 550x400 mm. Stufenlos einstellbare Drehzahl, beidseitige Gehrungseinstellung bis 60°.
Serienausstattung ELMAG MACC Metall-Bandsägemaschine SPECIAL 420 DI
- DI Metall-Bandsägemaschine
- H-Auto H Halbautomatik hydraulisch
- Schnittdrucksteuerung mit Regler
- Schnellspannung hydraulisch
- Schnellspannschraubstock
- Schraubstockspannung links/rechts
- Schnittwinkelanzeige digital
- Kühlsystem mit Elektropumpe
- SBÜ Sägebandüberwachung Endausschalter
- Sägebandführung vorne verstellbar
- Spannlager vorne/hinten einstellbar
- Späneabstreifer und Spänebürste
- Sägebandschutz mit Endausschalter
- Stahlblechsockel mit Spänewanne
- Bandsägeblatt Bimetall Cobalt
- Werkzeug/Betriebsanleitung/CE
Einsatzbeispiele
- Metallbau
- Maschinenbau
- Anlagenbau
- Rohrleitungsbau
- Kesselbau
- Behälterbau
- Industrieofenbau
- Wärmetauscherbau
- Hochbau
- Tiefbau
Sonderzubehör ELMAG MACC Metall-Bandsägemaschine SPECIAL 420 DI
- Rollbahn 2 m Anbaustück
- Rollbahn 2 m Verlängerungsstück
- Rollbahn mit Schiebeanschlag und Skala 2 m Anbaustück
- Rollbahn mit Schiebeanschlag und Skala 2 m Verlängerungsstück
- Führungsrolle vertikal fixiert, für Rollbahn-Zulaufseite
- Führungsrolle vertikal beweglich, für Rollbahn-Zulaufseite
Technische Spezifikation ELMAG MACC Metall-Bandsägemaschine SPECIAL 420 DI
| Kriterium | Spezifikation |
|---|---|
| Rundrohr Schnittbereich bei 0° | Max. 400 MMT |
| Rundrohr Schnittbereich bei 45° rechtsgerichtete Gehrung | Max. 400 MMT |
| Rundrohr Schnittbereich bei 60° rechtsgerichtete Gehrung | Max. 260 MMT |
| Rundrohr Schnittbereich bei 45° linksgerichtete Gehrung | Max. 400 MMT |
| Rundrohr Schnittbereich bei 60° linksgerichtete Gehrung | Max. 280 MMT |
| Vierkantrohr Schnittbereich bei 0° | Max. 400 MMT |
| Vierkantrohr Schnittbereich bei 45° rechtsgerichtete Gehrung | Max. 380 MMT |
| Vierkantrohr Schnittbereich bei 60° rechtsgerichtete Gehrung | Max. 260 MMT |
| Vierkantrohr Schnittbereich bei 45° linksgerichtete Gehrung | Max. 380 MMT |
| Vierkantrohr Schnittbereich bei 60° linksgerichtete Gehrung | Max. 280 MMT |
| Rechteckrohr Schnittbereich bei 0° | Max. 550x400 MMT |
| Rechteckrohr Schnittbereich bei 45° rechtsgerichtete Gehrung | Max. 410x300 MMT |
| Rechteckrohr Schnittbereich bei 60° rechtsgerichtete Gehrung | Max. 400x230 MMT |
| Rechteckrohr Schnittbereich bei 45° linksgerichtete Gehrung | Max. 420x300 MMT |
| Rechteckrohr Schnittbereich bei 60° linksgerichtete Gehrung | Max. 400x280 MMT |
| Sägebandlänge | 4610 MMT |
| Sägebandhöhe | 34 MMT |
| Sägebandstärke | 1,1 MMT |
| Schnittstärke | 1,5 MMT |
| Schraubstocköffnung max. | 560 MMT |
| Spannbackenlänge | 185 MMT |
| Spannbackenhöhe | 200 MMT |
| Schnittwinkel | 60-0-60 ° |
| Drehzahlstufen | stufenlos |
| Schnittgeschwindigkeit | 19 - 62 m/min |
| Sägebandantrieb Motorleistung | 2200 / 1600 WTT |
| Netzanschluss | 400/50 V/Hz |
| Einlaufhöhe | 760 MMT |
| Länge | 2830 MMT |
| Höhe | 2275 MMT |
| Gewicht | 820 KGM |
| Ursprungsland | IT |
| Paketdiensfähig | NEIN |
