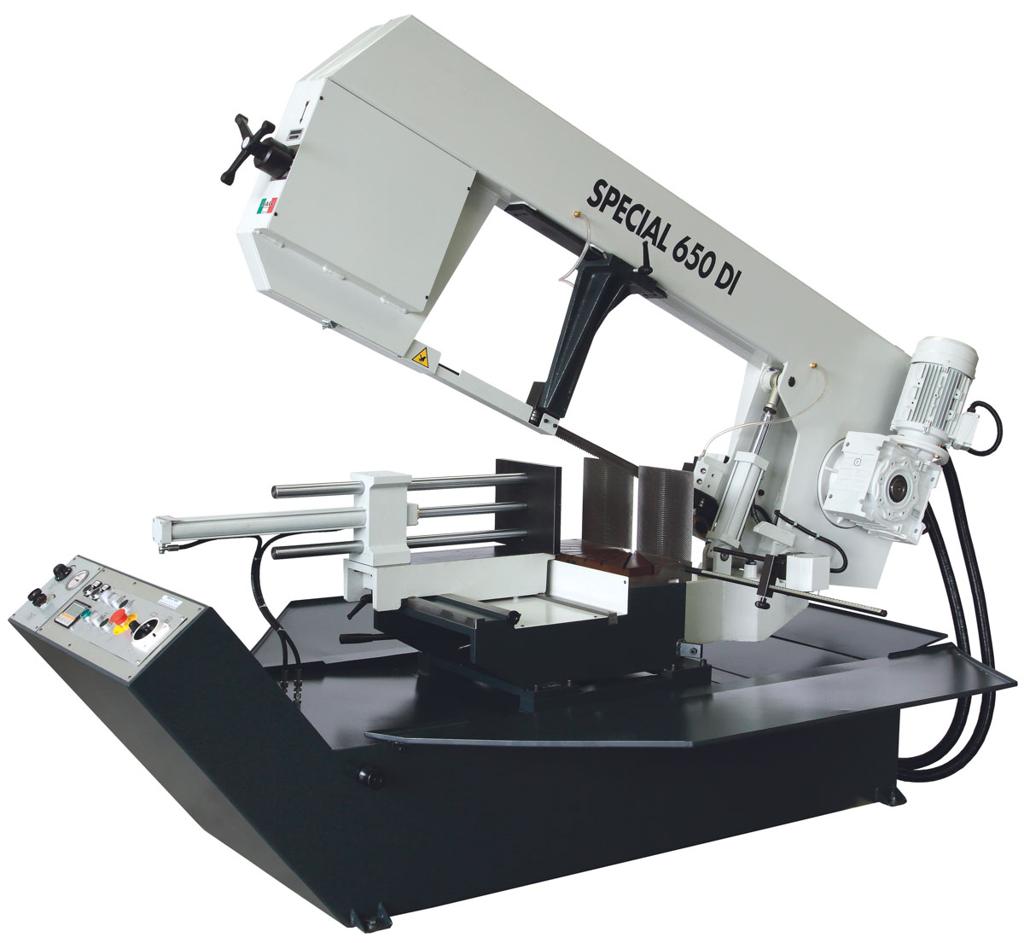

ELMAG MACC Metall-Bandsägemaschine SPECIAL 650 DI
Produktbeschreibung ELMAG MACC Metall-Bandsägemaschine SPECIAL 650 DI
- Schnittgrößen bis 620x450 mm
- Hochleistungsmodell mit halbautomatischem Schneidezyklus vom Spannen bis zum Lösen des Werkstücks:
- Zyklusstart mittels Starttaster
- Material fixieren / Spanner zu
- Sägebandantrieb ein
- Sägerahmen absenken / Schneiden
- Sägerahmen anheben / Rückstellen
- Sägebandantrieb aus
- Werkstück lösen / Spanner auf - Sägerahmenvorschub bzw. Schnittdruck stufenlos einstellbar - Schnittdrucksteuerung SDS, Drehknopf am Frontpanel
- Hydraulische Schnellspannung SSH ohne Handrad
- Höchste Genauigkeit bei Serienschnitt - mit Stangensperre/Materialanschlag
- Schneiden rechts- und linksgerichteter Gehrungen - Schraubstockspannung links oder rechts von der Schnittstelle
- Rasche Gehrungseinstellung 60-0-60° - mit Winkelschnellspanner WSS
- Präzise Kontrolle des Schnittwinkels - mit digitaler Schnittwinkelanzeige SWA
- Superkräftiger Antrieb 2.200 W
- Laufruhig und langlebig - Hochleistungsgetriebe, Ölbad für Dauerschmierung
- Schnittgeschwindigkeit stufenlos von 23 bis 95 m/min einstellbar - mit Schnittgeschwindigkeitsregler SGR

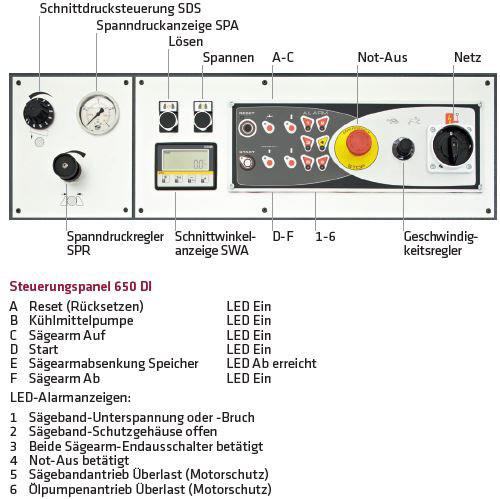

- Zentrales Steuerpanel mit Folientasten, Betriebs-/Funktion-/Warnindikatoren
- Effizientes Kühlsystem mit Elektropumpe, Dosierventil und Rücklauffilter
- Gleichmäßiger Sägebandlauf - ideal dimensionierte Sägebandränder mit Präzisionslagern und Spureinstellung
- Einfach Sägebandwechsel, permanente Spannungsüberwachung - Sägebandspanner und Endausschalter SBÜ
- Enge, spielfreie Sägebandführung - Spannlager vorne zum Werkstück verstellbar, präzise einstellbare Spannlager mit Exzenterachse
- Späneabstreifer und Spänebürste
- Betriebssicher - Sägebandschutz und SBÜ mit Endausschalter, Greifschutz, AutoOFF-Abschaltautomatik bei Sägeende, Not-Aus, Nullspannungsauslösung, CE-konform
- Plug & Play-Ausstattung mit Ölfüllung und Bandsägeblatt Bimetall Cobalt
- Spanndruck stufenlos einstellbar, ideal für das Spannen weicher Werkstoffe wie Kunststoff oder Aluminium - mit Spanndruck-Drehregler am Steuerpanel
- Präzise Spanndruckkontrolle - mit Spanndruckanzeige
DI-Bandsägemaschinen - wahre Größe
- Extrem robust, sehr kräftig, halbautomatischer Schneidezyklus, hohe Durchsatzleistung DI-Bandsägen sind für das rationelle, präzise Ablängen mittlerer bis großer Querschnitte und für die Bündelverarbeitung von Stangenmaterial konzipiert. Ideal z.B. für Hochund Tiefbau, Schwermaschinenbau, Rohrleitungs-, Kesselund Wärmetauscherbau etc. Spezial-Rollbahnen an DI-Modellen erleichtern das Handling von schwerem Stangenmaterial (Sonderzubehör).
Baugrößen und Schnittqualität
- DI-Bandsägemaschinen sind bis zu einem maximalen Schnittbereich von 620x450 mm erhältlich. Alle DI-Modelle sind mit einer Schnittdrucksteuerung ausgestattet und ermöglichen die Anpassung des Sägerahmenvorschubs an den Werkstoff ideal z.B. bei dünnwändigen Rohren. Die Modelle 650 DI verfügen über einen stufenlos einstellbaren Drehzahlregler zur Optimierung der Schnittgeschwindigkeit.
Serienausstattung ELMAG MACC Metall-Bandsägemaschine SPECIAL 650 DI
- DI Metall-Bandsägemaschine
- H-Auto H Halbautomatik hydraulisch
- Schnittgeschwindigkeitsregler
- Schnittdrucksteuerung mit Regler
- Schnellspannung hydraulisch
- Spanndruckregler
- Spanndruckanzeige
- Schraubstockspannung links/rechts
- Schnittwinkelanzeige digital
- Kühlsystem mit Elektropumpe
- SBÜ Sägebandüberwachung Endausschalter
- Sägebandführung vorne verstellbar
- Spannlager vorne/hinten einstellbar
- Späneabstreifer und Spänebürste
- Sägebandschutz mit Endausschalter
- Stahlblechsockel mit Spänewanne
- Bandsägeblatt Bimetall Cobalt
- Werkzeug/Betriebsanleitung/CE
Einsatzbeispiele
- Metallbau
- Maschinenbau
- Anlagenbau
- Rohrleitungsbau
- Kesselbau
- Behälterbau
- Industrieofenbau
- Wärmetauscherbau
- Hochbau
- Tiefbau
Sonderzubehör ELMAG MACC Metall-Bandsägemaschine SPECIAL 650 DI
- Rollbahn 2 m Anbaustück
- Rollbahn 2 m Verlängerungsstück
- Rollbahn mit Schiebeanschlag und Skala 2 m Anbaustück
- Rollbahn mit Schiebeanschlag und Skala 2 m Verlängerungsstück
- Führungsrolle vertikal fixiert, für Rollbahn-Zulaufseite
- Führungsrolle vertikal beweglich, für Rollbahn-Zulaufseite
Technische Spezifikation ELMAG MACC Metall-Bandsägemaschine SPECIAL 650 DI
| Kriterium | Spezifikation |
|---|---|
| Rundrohr Schnittbereich bei 0° | Max. 460 MMT |
| Rundrohr Schnittbereich bei 45° rechtsgerichtete Gehrung | Max. 450 MMT |
| Rundrohr Schnittbereich bei 60° rechtsgerichtete Gehrung | Max. 300 MMT |
| Rundrohr Schnittbereich bei 45° linksgerichtete Gehrung | Max. 450 MMT |
| Rundrohr Schnittbereich bei 60° linksgerichtete Gehrung | Max. 330 MMT |
| Vierkantrohr Schnittbereich bei 0° | Max. 450 MMT |
| Vierkantrohr Schnittbereich bei 45° rechtsgerichtete Gehrung | Max. 410 MMT |
| Vierkantrohr Schnittbereich bei 60° rechtsgerichtete Gehrung | Max. 300 MMT |
| Vierkantrohr Schnittbereich bei 45° linksgerichtete Gehrung | Max. 430 MMT |
| Vierkantrohr Schnittbereich bei 60° linksgerichtete Gehrung | Max. 300 MMT |
| Rechteckrohr Schnittbereich bei 0° | Max. 620x450 MMT |
| Rechteckrohr Schnittbereich bei 45° rechtsgerichtete Gehrung | Max. 450x340 MMT |
| Rechteckrohr Schnittbereich bei 60° rechtsgerichtete Gehrung | Max. 420x270 MMT |
| Rechteckrohr Schnittbereich bei 45° linksgerichtete Gehrung | Max. 450x400 MMT |
| Rechteckrohr Schnittbereich bei 60° linksgerichtete Gehrung | Max. 320x220 MMT |
| Sägebandlänge | 5270 MMT |
| Sägebandhöhe | 34 MMT |
| Sägebandstärke | 1,1 MMT |
| Schnittstärke | 1,5 MMT |
| Schraubstocköffnung max. | 620 MMT |
| Spannbackenlänge | 200 MMT |
| Spannbackenhöhe | 250 MMT |
| Schnittwinkel | 60-0-60 ° |
| Drehzahlstufen | stufenlos |
| Schnittgeschwindigkeit | 23 - 95 m/min |
| Sägebandantrieb Motorleistung | 2200 WTT |
| Netzanschluss | 400/50 V/Hz |
| Einlaufhöhe | 760 MMT |
| Länge | 2700 MMT |
| Höhe | 2400 MMT |
| Gewicht | 1250 KGM |
| Ursprungsland | IT |
| Paketdiensfähig | NEIN |
