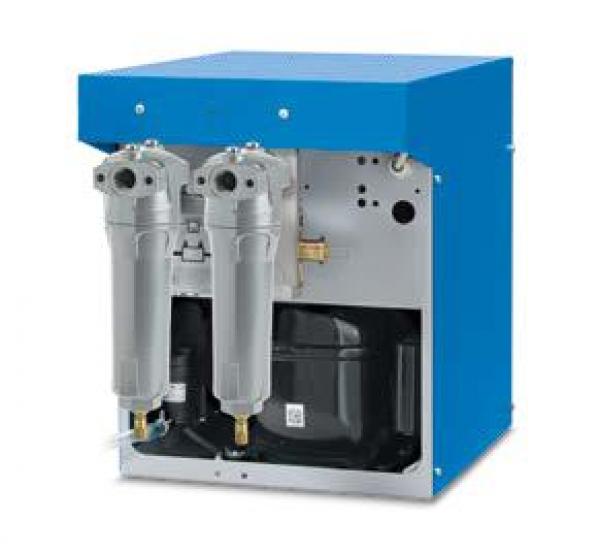

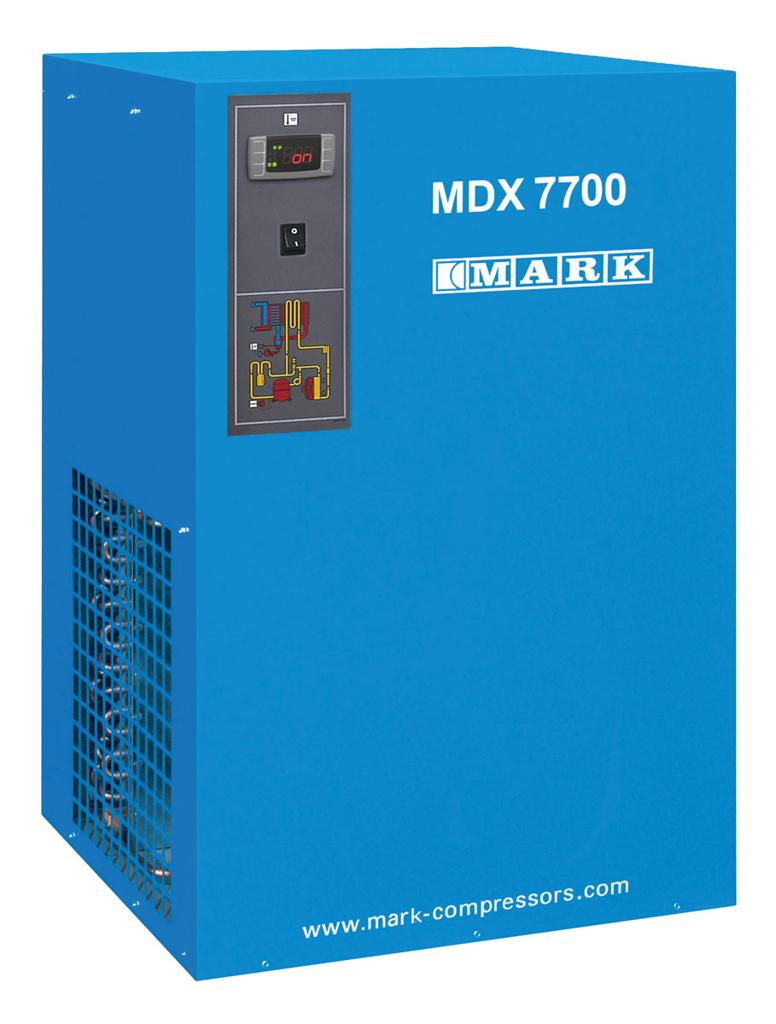

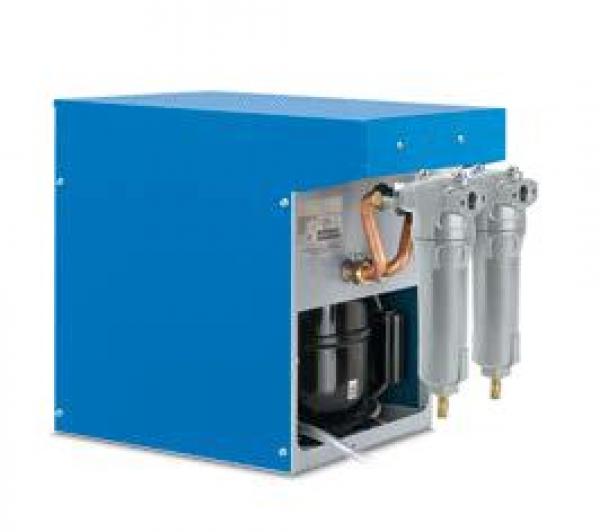

ELMAG MARK-Kältetrockner MDX 7700

MDX - Für trockene Druckluft

• Ein Kompressor nimmt bestimmte Feuchtigkeit und Verunreinigungen aus der Ansaugluft auf. Während des Verdichtungsprozesses verbinden sich diese Partikel mit dem Öl im Kompressor. All diese Verunreinigungen können Verschleiß und Korrosion in den nachfolgenden Geräten verursachen, zu teuren Produktionsunterbrechungen führen und kann dadurch die Effizienz und Lebensdauer der Geräte verringern.
• Zur Vermeidung dieser negativen Einflüsse wurden Trockner entwickelt, die
• Luftqualität gewährleisten, Effizienz und Produktivität steigern und die Lebensdauer Ihrer Geräte und Werkzeuge verlängern.
• Achtung: Der Filter ist nicht im Lieferumfang enthalten!

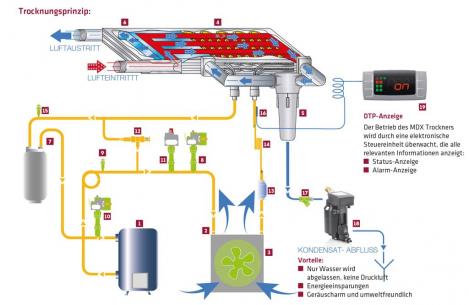

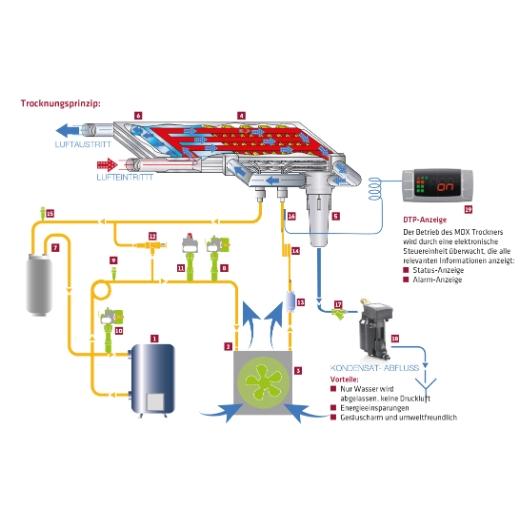

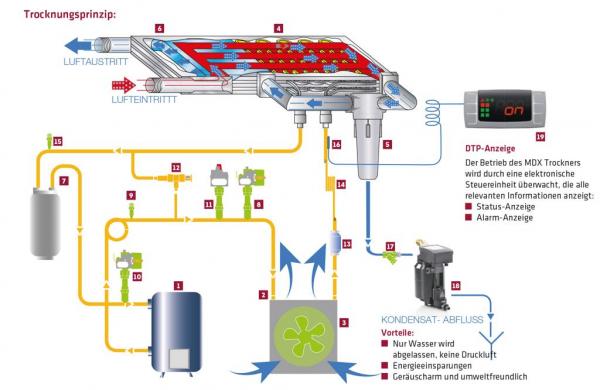

Trocknungsprinzip

• 1. Kältemittelkompressor
• 2. Kondensator
• 3. Motorbetriebener Lüfter
• 4. Luft/Kältemittel-Verdampfer
• 5. Kondensatabscheider mit Entfeuchterfilter
• 6. Luft/Luft-Wärmetauscher
• 7. Kältemittel-Abscheider
• 8. Maximum-Druckwächter
• 9. Betriebsventil
• 10. Minimum-Druckwächter
• 11. Lüfter-Druckwächter
• 12. Heißgas-Bypass-Ventil
• 13. Kältemittelfilter
• 14. Kapillarröhrchen
• 15. Betriebsventil
• 16. Taupunkt-Thermometer
• 17. Sammler für Verunreinigungen
• 18. Automatische Ableitung von Kondensat
• 19. DTP-Anzeige

Typische Anwendungen

• 1 Kompressor mit Nachkühler
• 2 Vorfilter „G“ oder Zyklonabscheider „WS“
• 3 Feinfilter „C“
• 4 Aktivkohlefilter „V“
• 5 Kältetrockner MDX

Technische Spezifikation ELMAG MARK-Kältetrockner MDX 7700
