ELMAG Radial-Säulenbohrmaschine RSBM 4/32 ECO

Art.Nr.:
82027
3-4 Tage 3-4 Tage (Ausland abweichend)
  • Start Up Service
  • Bis zu 3-Jahre Garantie
  • Powered by Quality
  • Schneller Versand

Lieferhinweis: Artikel wird schnell benötigt?
Bitte Lieferzeit anfragen!

12.593,77 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel
Frage zum Produkt
Beschreibung

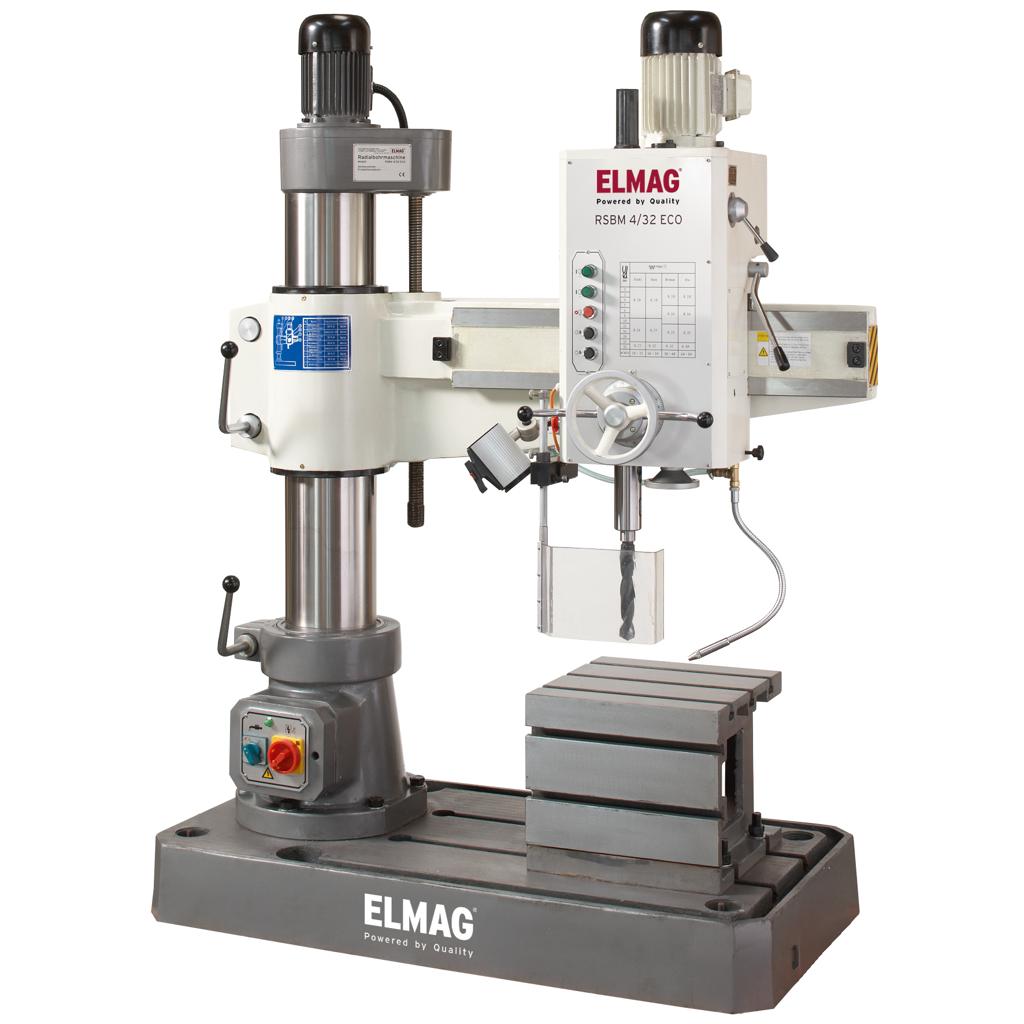

Produktbeschreibung ELMAG Radial-Säulenbohrmaschine RSBM 4/32 ECO

  • Verwindungssteife, hoch belastbare Auslegerkonstruktion mit massiver, geschliffener Stahlsäule
  • Grundkörper aus stark verripptem, feinkörnigem Grauguss
  • Äußerst vibrationsarm und laufruhig
  • Bohrleistung Ø 32 mm
  • Extra große Kubatur
  • Sehr große Spindelausladung, 320 - 820 mm
  • Superstarkes Antriebsaggregat 1.500 W, 400 V
  • Hydraulisch geschaltetes, im Ölbad laufendes Spindel- und Vorschubgetriebe - mechanisch schaltbar
  • Getrieberäder aus Chrom-Nickel-Stahl, gehärtet und präzisionsgeschliffen
  • 6 Drehzahlstufen
  • Einfache Drehzahl- und Vorschubeinstellung mittels Stellhebel
  • Bohrspindel mit Präzisionslager, hohe Rundlaufgenauigkeit
  • Rechts- und Linkslauf
  • Bohrkopfhub mittels Hubspindelantrieb, gehärtete Hubspindel
  • Ausleger-Führungsbahnen gehärtet und präzisionsgeschliffen
  • Ausleger- und Bohrkopfklemmung mechanisch
  • Automatischer Pinolenvorschub, 3-stufig
  • Bohrspindelschutzabdeckung
  • Bohrtiefenskala und -anschlag
  • Bohrtischwürfel mit T-Nuten
  • Halogen-Bohrtischbeleuchtung
  • Maschinensockel mit T-Nuten
  • Integriertes Kühlmittelsystem mit Rücklauf, Tank im Maschinensockel

Superflexibel - große Auslegeraggregate 1.500 W

  • Die RSBM-Modelle mit einer Bohrleistung von 32 mm ermöglichen eine flexible Positionierung des Bohrwerkzeugs entlang eines höhenverstellbaren Auslegers. Bei Distanzbohrungen kann ein zeitaufwändiges Umspannen weitgehend entfallen. Die RSBM sind daher eine optimale Lösung für das Bohren, Reiben und Gewindeschneiden großer Werkstücke, wie z.B. Stahlträger, Schweißkonstruktionen oder Gussteile ideal für den variablen Einsatz im Stahlund Maschinenbau sowie für die Gussteil-Nachbearbeitung. Ein besonders guter Einsatzbereich ist die verzugsfreie Bearbeitung von Grobblechen im Kesselund Industrieofenbau, z.B. für die Herstellung von Wärmetauscherund Rohrhalteplatten.

Serienausstattung:

  • Schnellspannbohrfutter B 16, 1 16 mm
  • Kegeldorn MK 4 / B 16
  • Reduzierhülse MK 4 / MK 3
  • Werkzeugsatz mit Austreibkeil
  • Bedienungsanleitung / CE

Technische Spezifikation ELMAG Radial-Säulenbohrmaschine RSBM 4/32 ECO

KriteriumSpezifikation
Bohrleistung in Stahl32 MMT
GewindeschneideleistungM22
Spindelaufnahme (Drehspindel)MK 4
Drehzahlbereich75 - 1220 UpM
Drehzahlstufen16
Pinolenhub240 MMT
Pinolenvorschubstufen3
Pinolenvorschub0,10 - 0,25 mm/U
T-Nuten, Breite(Tisch/Sockel) 18/22 MMT
Bohrkopfhub500 MMT
Spindelausladung320 - 820 MMT
Bohrkopf drehbar± 180 °
Pinolenanbstand Sockel860 MMT
Pinolenabstand Tisch0 - 500 MMT
Bohrtischfläche400x400 MMT
Bohrtischhöhe350 MMT
Motorleistung1500 WTT
Hubspindelantrieb750 WTT
Netzanschluss400/50 V/Hz
Kühlmittelpumpe125 WTT
Kühlmittelpumpleistung25 l/min
Kubatur400x400x500 MMT
Länge x Breite1600 x 720 MMT
Höhe (gesamt)2100 MMT
Gewicht1425 KGM
UrsprungslandCN
PaketdiensfähigNEIN
