NEU

ELMAG Radial-Säulenbohrmaschine RSBM 5/60

Art.Nr.:
82023
3-4 Tage 3-4 Tage (Ausland abweichend)
  • Start Up Service
  • Bis zu 3-Jahre Garantie
  • Powered by Quality
  • Schneller Versand

Lieferhinweis: Artikel wird schnell benötigt?
Bitte Lieferzeit anfragen!

25.255,37 EUR

inkl. 19% MwSt. zzgl. Versand

Frage zum Produkt
Beschreibung

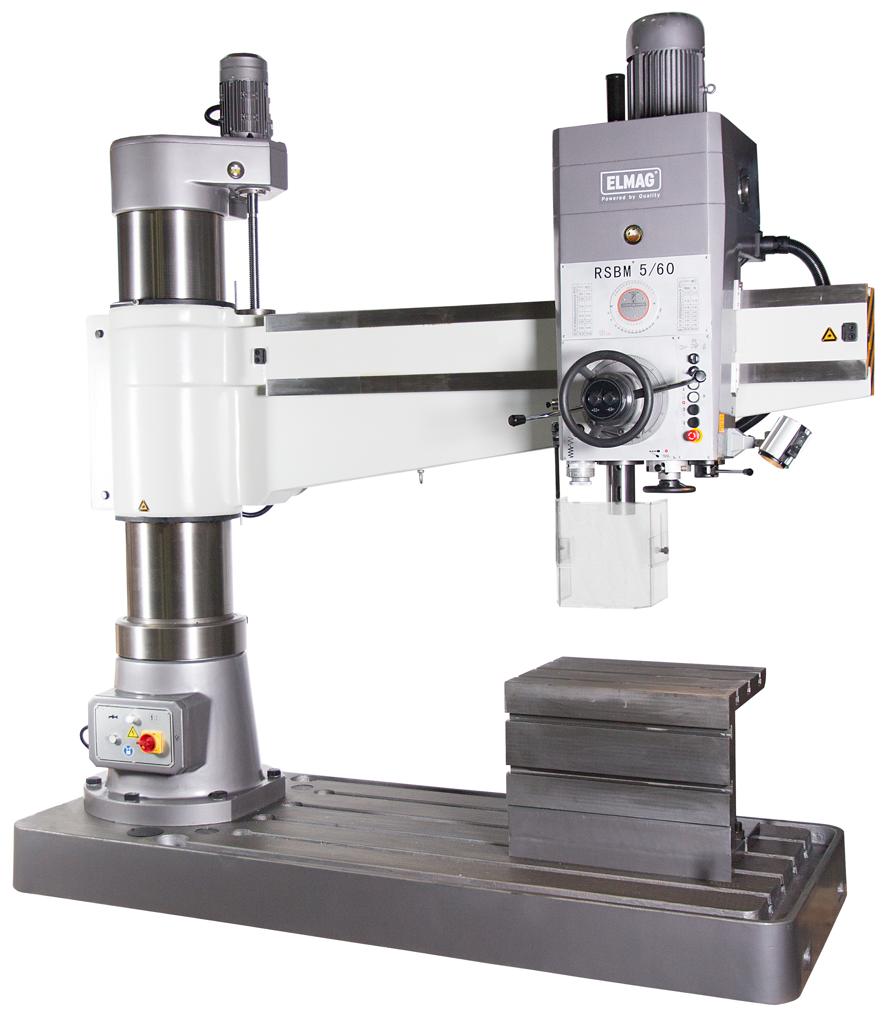

Produktbeschreibung ELMAG Radial-Säulenbohrmaschine RSBM 5/60

  • Verwindungssteife, hoch belastbare Auslegerkonstruktion mit massiver, geschliffener Stahlsäule
  • Grundkörper aus stark verripptem, feinkörnigem Grauguss
  • Äußerst vibrationsarm und laufruhig
  • Bohrleistung Ø 60 mm
  • Extra große Kubatur
  • Sehr große Spindelausladung, 350 - 1.600 mm
  • Superstarkes Antriebsaggregat 4.000 W, 400 V
  • Hydraulisch geschaltetes, im Ölbad laufendes Spindel- und Vorschubgetriebe
  • Getrieberäder aus Chrom-Nickel-Stahl, gehärtet und präzisionsgeschliffen
  • 16 Drehzahlstufen

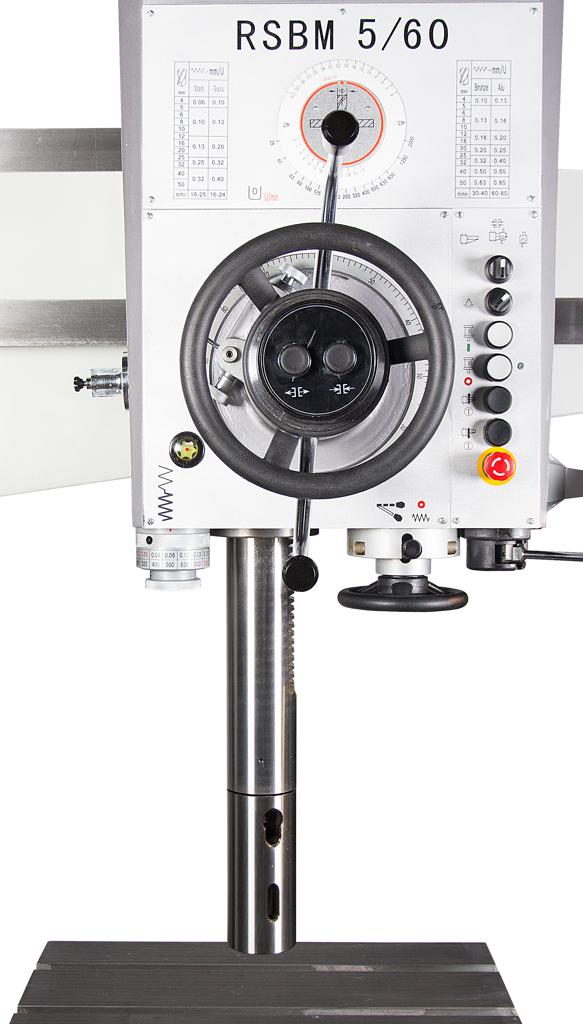

  • Einfache Drehzahl- und Vorschubeinstellung mittels Stellhebel
  • Bohrspindel mit Präzisionslager, hohe Rundlaufgenauigkeit
  • Rechts- und Linkslauf
  • Bohrkopfhub mittels Hubspindelantrieb, gehärtete Hubspindel
  • Ausleger-Führungsbahnen gehärtet und präzisionsgeschliffen
  • Ausleger- und Bohrkopfklemmung hydromechanisch
  • Automatischer Pinolenvorschub, 16-stufig
  • Bohrspindelschutzabdeckung
  • Bohrtiefenskala und -anschlag
  • Bohrtischwürfel mit T-Nuten
  • Halogen-Bohrtischbeleuchtung
  • Maschinensockel mit T-Nuten
  • Integriertes Kühlmittelsystem mit Rücklauf, Tank im Maschinensockel

Superflexibel - große Auslegeraggregate 4.000 W

  • Serienausstattung:

-

  • Die RSBM-Modelle mit einer Bohrleistung von 60 mm ermöglichen eine flexible Positionierung des Bohrwerkzeugs entlang eines höhenverstellbaren Auslegers. Bei Distanzbohrungen kann ein zeitaufwändiges Umspannen weitgehend entfallen. Die RSBM sind daher eine optimale Lösung für das Bohren, Reiben und Gewindeschneiden großer Werkstücke, wie z.B. Stahlträger, Schweißkonstruktionen oder Gussteile ideal für den variablen Einsatz im Stahlund Maschinenbau sowie für die Gussteil-Nachbearbeitung. Ein besonders guter Einsatzbereich ist die verzugsfreie Bearbeitung von Grobblechen im Kesselund Industrieofenbau, z.B. für die Herstellung von Wärmetauscherund Rohrhalteplatten.

- Schnellspannbohrfutter B 16, 1 - 16 mm
- Kegeldorn MK 5 / B 16
- Reduzierhülse MK 5 / MK 4
- Werkzeugsatz mit Austreibkeil
- Bedienungsanleitung / CE

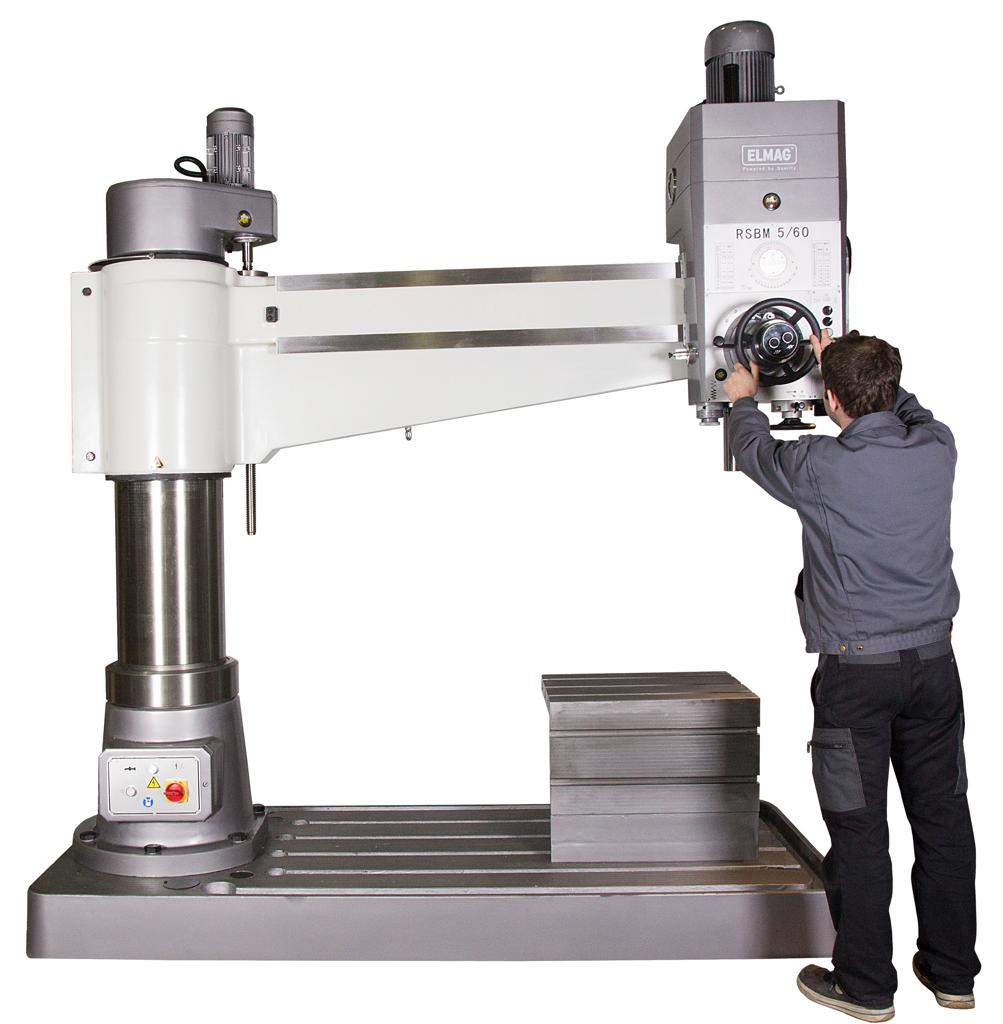

  • Die RSBM 5/60 bietet viel Raum für extra große Werkstücke:
  • Kubatur 630 x 500 x 720 mm
  • Spindelausladung 350 1600 mm

Technische Spezifikation ELMAG Radial-Säulenbohrmaschine RSBM 5/60

KriteriumSpezifikation
Bohrleistung in Stahl60 MMT
GewindeschneideleistungM 46
Spindelaufnahme (Drehspindel)MK 5
Drehzahlbereich25 - 2000 UpM
Drehzahlstufen16
Pinolenhub315 MMT
Pinolenvorschubstufen16
Pinolenvorschub0,04 - 3,2 mm/U
T-Nuten, Breite(Tisch/Sockel) 22/28 MMT
Bohrkopfhub580 MMT
Spindelausladung350 - 1600 MMT
Bohrkopf drehbar± 180 °
Pinolenanbstand Sockel1220 MMT
Pinolenabstand Tisch0 - 720 MMT
Bohrtischfläche630x500 MMT
Bohrtischhöhe500 MMT
Motorleistung4000 WTT
Hubspindelantrieb1500 WTT
Netzanschluss400/50 V/Hz
Kühlmittelpumpe90 WTT
Kühlmittelpumpleistung25 l/min
Kubatur630x500x720 MMT
Länge x Breite2500 x 1070 MMT
Höhe (gesamt)2840 MMT
Gewicht3500 KGM
UrsprungslandCN
PaketdiensfähigNEIN
