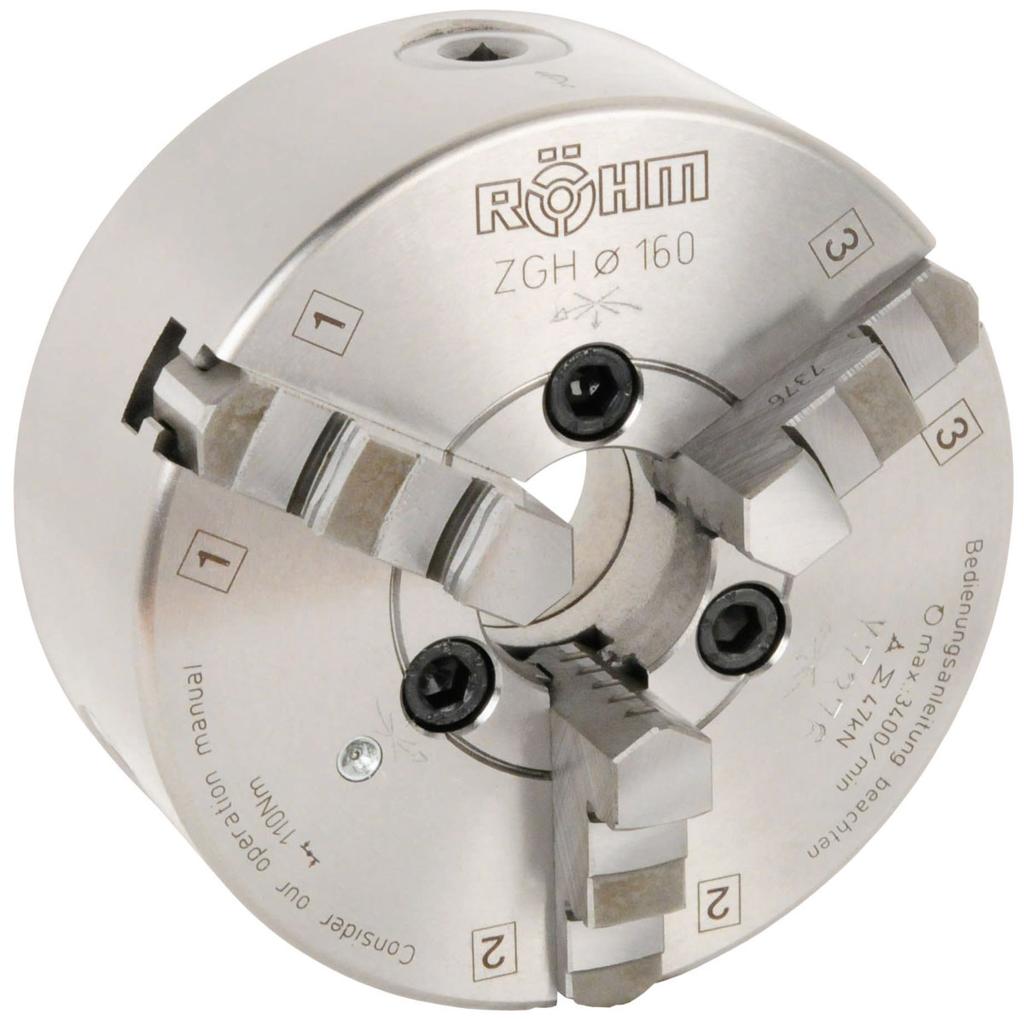

Name: ELMAG RÖHM-Dreibacken Drehfutter
Brand: Elmag
SKU: 88902
Price: 689.61 EUR
Availability: InStock

ELMAG RÖHM-Dreibacken Drehfutter

NEU

Produktbeschreibung ELMAG RÖHM-Dreibacken Drehfutter

Bewährte, hochwertige Planspiralfutter für universellen Einsatz
Zentrisch spannende Drei- und Vierbackenfutter nach DIN 6350 1) für hohe Spannkräfte und Belastungen durch schwere Werkstücke, hohe Drehzahlen und große Zerspanleistung
Sehr robuster Guss- (ZG) oder Stahlkörper (ZS), niedrige Bauweise
Rund- und Planlaufgeschwindigkeit entsprechend DIN 6386 2)
Sehr gute Wiederholungsspanngenauigkeit
Einsatz auf Drehmaschinen, Rundtischen, Teilapparaten etc.
Durchgangsbohrung für Stangenbearbeitung
Mit je einem Satz Bohr- und Drehbacken, gehärtet und geschliffen:
- 3 bzw. 4 Stück Bohr-Spannbacken BB nach außen abgestuft
- 3 bzw. 4 Stück Dreh-Spannbacken DB nach innen abgestuft
Mit Spannschlüssel und Befestigungsschrauben

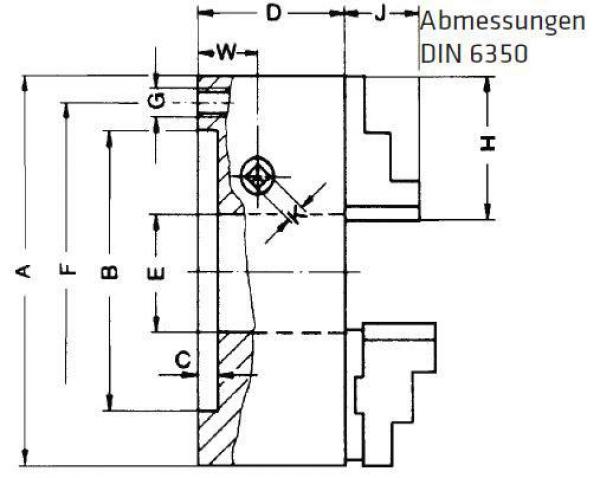

Mit zylindrischer Zentrieraufnahme (Maße B, C)

Drehfutter-Handling

-Gusskörper-Modelle ZG3 und ZG4:
Etwas günstiger, Drehzahlbegrenzung auf zulässige Umfangsgeschwindigkeit für Gusseisen abgestimmt
-Stahlkörper-Modelle ZS3 und ZS4:
Höher belastbar, deutlich mehr Speed

Kriterium	Spezifikation
Zoll	5
Drehzahl max., Gusskörper ZG	4000 UpM
Drehmoment am Schlüssel	80 NU
Gesamtspannkraft	31 kN

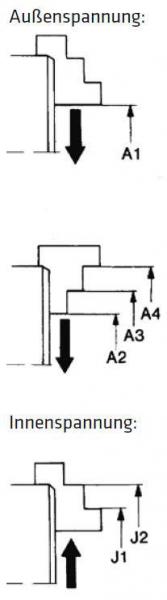

Außenspannung Ø Größe A1 BB	3 - 53 MMT
Außenspannung Ø Größe A2 DB	3 - 53 MMT
Außenspannung Ø Größe A3 DB	39 - 89 MMT
Außenspannung Ø Größe A4 DB	75 - 125 MMT
Innenspannung Ø Größe J1	37 - 87 MMT
Innenspannung Ø Größe J2	73 - 123 MMT
Umlaufdurchmesser	157 MMT
Drehfutter Außendurchmesser	125 MMT
Zentrieraufnahme-Durchmesser	95 MMT
Tiefe Zentrieraufnahme	4 MMT
Körperhöhe	56 MMT
Durchgangsbohrung Durchmesser	32 MMT
Lochkreis-Durchmesser	108 MMT
Zentrierflanschgewinde	3 x M8
Backenlänge	52 MMT
Backenhöhe Überstand	22.5 MMT
Schlüsselweite	9 MMT
Triebhöhe	20 MMT
Gewicht	4.5 KGM
Ursprungsland	DE
Paketdiensfähig	Ja
