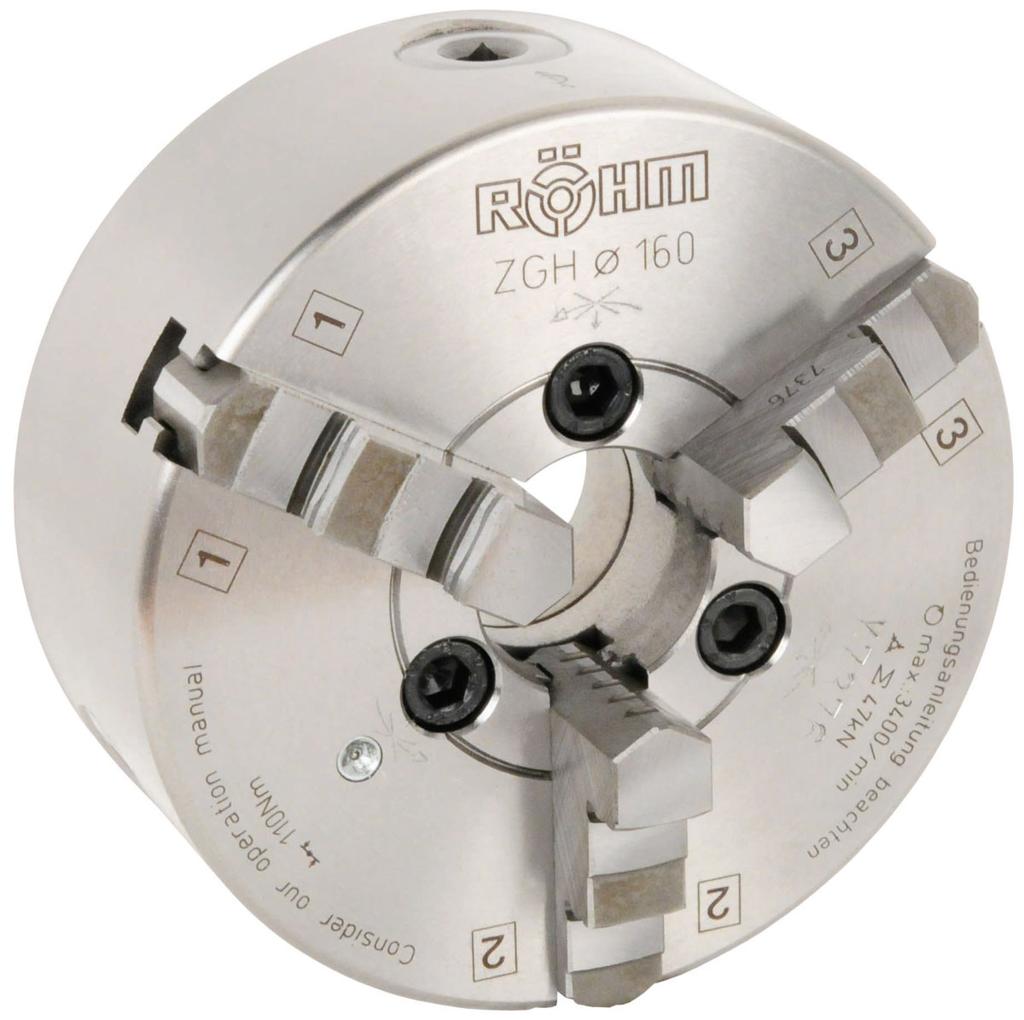

Name: ELMAG RÖHM-Dreibacken Drehfutter
Brand: Elmag
SKU: 88901
Price: 587.86 EUR
Availability: InStock

ELMAG RÖHM-Dreibacken Drehfutter

NEU

Produktbeschreibung ELMAG RÖHM-Dreibacken Drehfutter

Bewährte, hochwertige Planspiralfutter für universellen Einsatz
Zentrisch spannende Drei- und Vierbackenfutter nach DIN 6350 für hohe Spannkräfte und Belastungen durch schwere Werkstücke, hohe Drehzahlen und große Zerspanleistung
Sehr robuster Guss- (ZG) oder Stahlkörper (ZS), niedrige Bauweise
Rund - und Planlaufgenauigkeit entsprechend DIN 6386
Sehr gute Wiederholungsspanngenauigkeit
Einsatz auf Drehmaschinen, Rundtischen, Teilapparaten, etc.
Durchgangsbohrung für Stangenbearbeitung
Mit je einem Satz Bohr- und Drehbacken, gehärtet und geschliffen:
-3 bzw. 4 Stück Bohr-Spannbacken BB nach außen abgestuft
-3 bzw. 4 Stück Dreh-Spannbacken DB nach innen abgestuft
Mit Spannschlüssel und Befestigungsschrauben
Mit zylindrischer Zentrieraufnahme (Maße B, C)

Drehfutter-Handling

-Gusskörper-Modelle ZG3 und ZG4:
Etwas günstiger, Drehzahlbegrenzung auf zulässiger Umfanggeschwindigkeit für Gusseisen abgestimmt
-Stahlkörper-Modelle ZS3 und ZS4:
Höher belastbar, deutlich mehr Speed

Kriterium	Spezifikation
Zoll	4
Drehzahl max., Gusskörper ZG	4500 UpM
Drehmoment am Schlüssel	60 NU
Gesamtspannkraft	27 kN

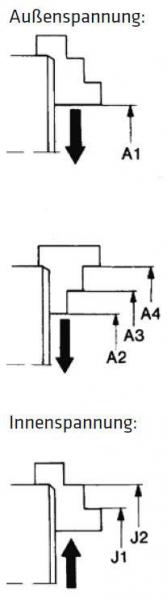

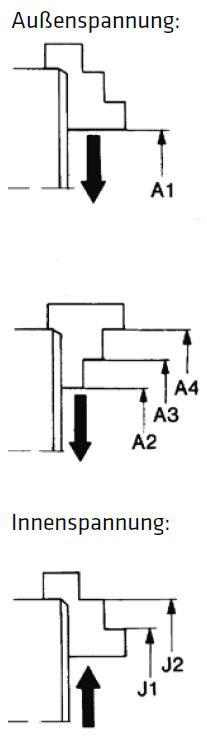

Außenspannung Ø Größe A1 BB	3 - 38 MMT
Außenspannung Ø Größe A2 DB	3 - 38 MMT
Außenspannung Ø Größe A3 DB	38 - 71 MMT
Außenspannung Ø Größe A4 DB	70 - 100 MMT
Innenspannung Ø Größe J1	33 - 66 MMT
Innenspannung Ø Größe J2	65 - 94 MMT

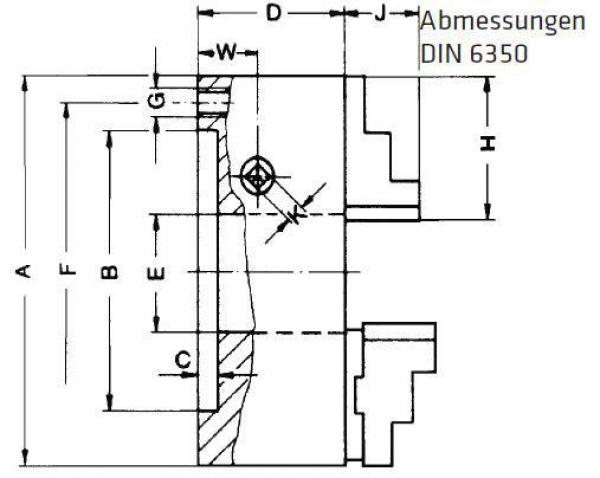

Umlaufdurchmesser	128 MMT
Drehfutter Außendurchmesser	100 MMT
Zentrieraufnahme-Durchmesser	70 MMT
Tiefe Zentrieraufnahme	3 MMT
Körperhöhe	50 MMT
Durchgangsbohrung Durchmesser	20 MMT
Lochkreis-Durchmesser	83 MMT
Zentrierflanschgewinde	3 x M8
Backenlänge	48 MMT
Backenhöhe Überstand	18 MMT
Schlüsselweite	8 MMT
Triebhöhe	18 MMT
Gewicht	2.9 KGM
Ursprungsland	DE
Paketdiensfähig	Ja
