ELMAG Universal Dreh- und Fräskombination SUPERTURN 550/125 Vario

Art.Nr.:
88113
3-4 Tage 3-4 Tage (Ausland abweichend)
  • Start Up Service
  • Bis zu 3-Jahre Garantie
  • Powered by Quality
  • Schneller Versand

Lieferhinweis: Artikel wird schnell benötigt?
Bitte Lieferzeit anfragen!

4.793,32 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel
Frage zum Produkt
Beschreibung

Superturn + MFB 16 Vario - Set

  • Universal Drehmaschine SUPERTURN 550/125 Vario
  • Fräsund Bohreinheit MFB 16 Vario

Serienausstattung ELMAG Universal Dreh- und Fräskombination SUPERTURN 550/125 Vario

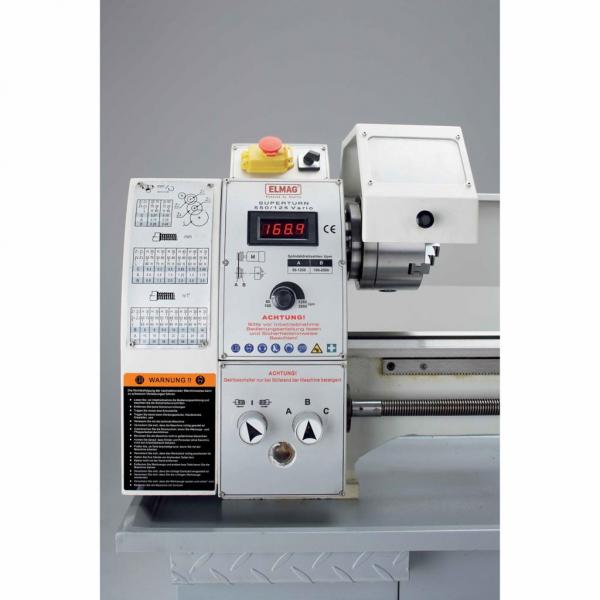

  • Digitale Drehzahlanzeige

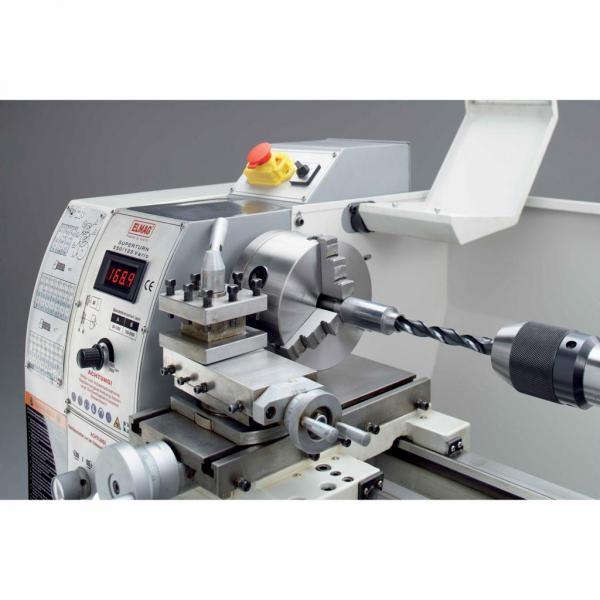

  • Dreibacken-Drehfutter ø 125 mm, zentr.
  • Körnerspitze MK 4
  • Körnerspitze MK 2
  • Not-Aus-Taster / Nullspannungsauslöser
  • Drehfutterschutz mit Sicherheitsendschalter
  • Spänewanne / Spritzwand
  • Werkzeugbox / Bedienungsanleitung / CE

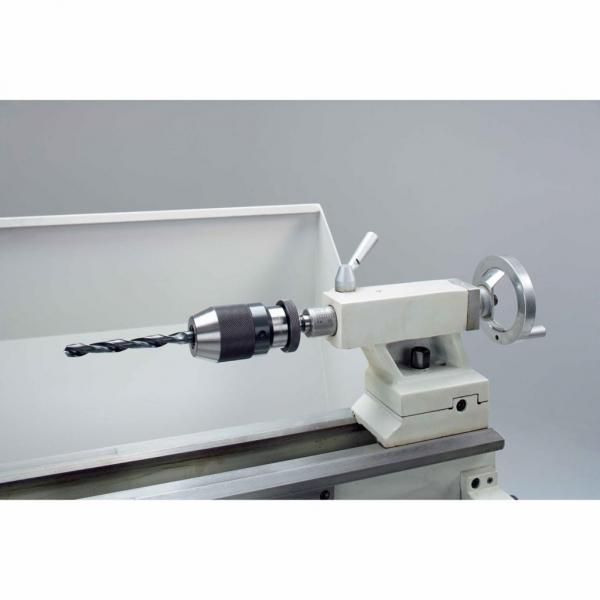

  • Schnellspannbohrfutter B 16 / 1 16mm
  • Kegeldorn MK 2 / B 16 mit IG M10
  • Anzugsspindel M10

Sonderzubehör ELMAG Universal Dreh- und Fräskombination SUPERTURN 550/125 Vario

  • Vierbacken-Drehfutter Ø 125 mm, einzelspannend
  • Flansch Ø 125 mm für SUPERTURN 550/125 Vario
  • Planscheibe Ø 240 mm für SUPERTURN 550/125 Vario
  • Mitlaufende Körnerspitze MK 2
  • Mitlauflünette für SUPERTURN 550/125 Vario
  • Stehlünette für SUPERTURN 550/125 Vario
  • Schnellwechsel-Stahlhalter-Set MA, 5-teilig
  • Drehstähle-Satz 12 x 12 mm ISO, 5-teilig
  • Drehstähle-Satz 12 x 12 mm ISO, 11-teilig
  • Wendeplatten-Drehmeißel-Satz 12 x 12 mm, 7-teilig
  • Wendeplatten-Satz 7-teilig für Drehmeißel-Satz 12 x 12 mm
  • Drehmeißel-Satz „Camlock“ 12 x 12 mm, 7-teilig

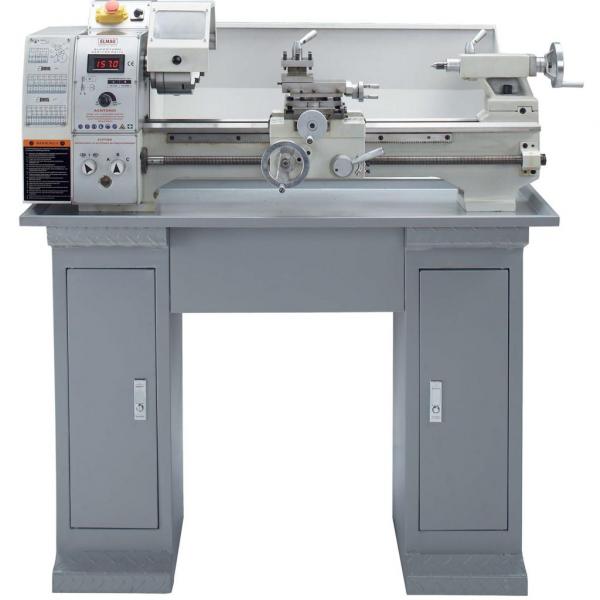

  • Untergestell SUPERTURN 550/125 Vario
  • Koordinatentisch-Grundplatte zu MFB 16 Vario
  • Fräsersatz TITAN, 20-teilig, Ø 3 20 mm
  • Schraubstock 3' / 75 mm für SUPERTURN 550/125 Vario
  • Spannzangen-Set MK 2 (ER 25), 10-teilig, 2 16 mm

Technische Spezifikation ELMAG Universal Dreh- und Fräskombination SUPERTURN 550/125 Vario

KriteriumSpezifikation
Spitzenweite550 MMT
Spitzenhöhe125 MMT
Drehdurchmesser über Bett250 MMT
Drehdurchmesser über Schlitten145 MMT
Maschinenbettbreite135 MMT
Querschlittenweg115 MMT
Oberschlittenweg50 MMT
Drehmeißelquerschnitt, max.12x12 MMT
Spindelaufnahme (Drehspindel)MK 4
Spindelbohrung26 MMT
Drehzahlbereich 1, stufenlos (Superturn)50 - 1000 UpM
Drehzahlbereich 2, stufenlos (Superturn)100 - 2000 UpM
Längsvorschübe0,07 - 0,20 mm/U
Gewindemaß metrisch0,4 - 3,5 MMT
Zollgewinde, Gänge G8 - 56 G/'
PinolenaufnahmeMK 2
Pinolendurchmesser30 MMT
Pinolenweg70 MMT
Motorleistung (Superturn)750 WTT
Netzanschluss (Superturn)230/50 V/Hz
Länge1250 MMT
Höhe500 MMT
Gewicht (Superturn)120 KGM
Bohrleistung in Stahl16 MMT
Fräsleistung Planfräser50 MMT
Fräsleistung Schaftfräser16 MMT
Spindelaufnahme (Frässpindel)MK 2
Spindelausladung169 MMT
Pinolenhub50 MMT
Fräskopfhub210 MMT
Fräskopf Schwenkbereich± 90 °
Drehzahlbereich 1, stufenlos (MFB)50 - 1125 UpM
Drehzahlbereich 2, stufenlos (MFB)100 - 2250 UpM
Motorleistung (MFB)500 WTT
Netzanschluss (MFB)230/50 V/Hz
Höhe ab Maschinenbett790 MMT
UrsprungslandCN
PaketdiensfähigNEIN
