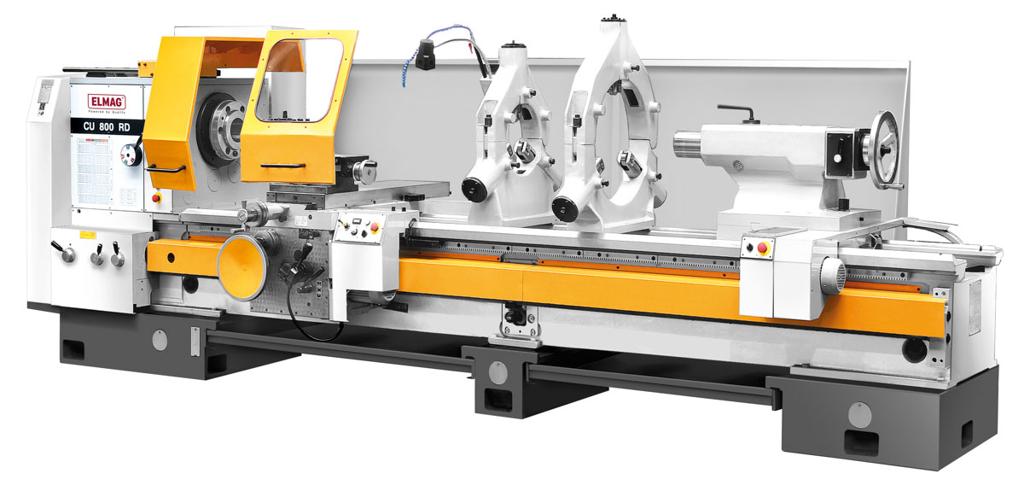

ELMAG Universal-Drehmaschine PREMIUM CU 1000 RD - Vario Spitzenweite 6000mm
Produktbeschreibung ELMAG Universal-Drehmaschine PREMIUM CU 1000 RD - Vario Spitzenweite 6000mm
- Standards Serie PREMIUM CU:
- Schweres Grauguss-Maschinenbett, gute Schwingungsdämpfung
- Demontierbare Brücke
- Prismenführungen
- Drehspindel gehärtet und präzisionsgeschliffen, hohe Rundlaufgenauigkeit, einstellbare Präzisionslager
- Laufruhiges Drehspindel- und Vorschubgetriebe mit Ölbad
- Zahnräder aus Chromnickelstahl, gehärtet und präzisionsgeschliffen
- Vorschubumkehrschaltung
- Abgedeckte Trapezgewinde-Leitspindel, gehärtet, präzisionsgeschliffen
- Werkzeugschlitten mit Schlossmutter
- Präzise Schlittenführungen, einstellbar
- Massiver Reitstock mit Kegeldrehverschiebung
- Drehmaschinengenauigkeit nach DIN
HIGH-CLASS Modelle für anspruchsvolle Dreharbeiten!
- Unsere universellen Drehmaschinen und Drehmaschinen mit stufenloser Drehzahlregelung der Serie PREMIUM CU haben vielfältige Features und Zubehör für Kunden in den verschiedensten Branchen.
- Die Serie PREMIUM CU ermöglicht eine genaue Abstimmung der Schnittgeschwindigkeit auf Werkstoff und Drehdurchmesser besonders vorteilhaft bei Nichteisenmetallen, Kunststoffen und für die perfekte Oberfläche bei Präzisionsteilen und Passungen.

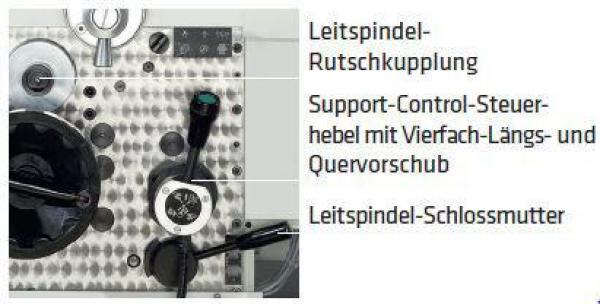

- Interessante Besonderheiten stellen die an den Werkzeugschlitten angebauten R/L-Steuereinheiten dar, durch die auf einfache Weise der Rechtsoder Linkslauf der Drehspindel angesteuert wird. Sie ersetzen die bei Universaldrehmaschinen üblichen Schaltwellen.
- Effizientes Handling bieten elektromechanische Spindelbremsen für superschnellen Drehspindelstopp. Die Leitspindeln sind mit einem Überlastschutz ausgestattet.
Serienausstattung ELMAG Universal-Drehmaschine PREMIUM CU 1000 RD - Vario Spitzenweite 6000mm

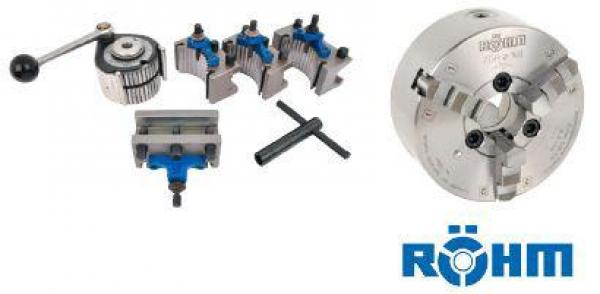

- RÖHM Dreibacken-Drehfutter Ø 545 mm
- Schnellwechsel-Stahlhalter-Set, 5-teilig
- Halogen-Maschinenlampe
- Not-Aus-Taster / Nullspannungsauslöser
- Drehfutterschutz mit Sicherheitsschalter
- Werkzeugschlitten mit Spritzschutz
- Untergestell / Spänewanne / Spritzwand
- Werkzeugsatz / Bedienungsanleitung / CE
Optional erhältliches Sonderzubehör:
- Mitlauflünette
- Stehlünette
- Stehlünette mit Kugellagerführung
- Planscheibe
- 4-Backen Planscheibenfutter
Technische Spezifikation ELMAG Universal-Drehmaschine PREMIUM CU 1000 RD - Vario Spitzenweite 6000mm
| Kriterium | Spezifikation |
|---|---|
| Spitzenweite | 6000 MMT |
| Spitzenhöhe | 500 MMT |
| Drehdurchmesser über Bett | 1090 MMT |
| Drehdurchmesser über Schlitten | 690 MMT |
| Drehdurchmesser ohne Brücke | 1250 MMT |
| Maschinenbettbreite | 700 MMT |
| Querschlittenweg | 525 MMT |
| Oberschlittenweg | 270 MMT |
| Drehfutteraufnahme | DIN 55027 Nr. 15 |
| Spindelaufnahme (Drehspindel) | 160 MMT |
| Spindelbohrung | 155 MMT |
| Drehzahlbereich 1, stufenlos | 3,7 - 15,6 UpM |
| Drehzahlbereich 2, stufenlos | 14,7 - 62 UpM |
| Drehzahlbereich 3, stufenlos | 3: 58 - 250 / 4: 235 - 1000 UpM |
| Längsvorschübe | (160) 0,032 - 38,9 mm/U |
| Quervorschübe | (160) 0,016 - 19,45 mm/U |
| Gewindemaß metrisch | (80) 0,5 - 480 MMT |
| metrische Modulgewinde | (80) 0,125 - 120 MMT |
| Zollgewinde, Gänge G | (80) 60 - 1/16 G/' |
| Zoll Modulgewinde, Gänge G | (80) 240 - 1/4 G/' |
| Pinolenaufnahme | MK 6 |
| Pinolendurchmesser | 125 MMT |
| Pinolenweg | 260 MMT |
| Motorleistung | 30000 WTT |
| Netzanschluss | 400/50 V/Hz |
| Länge (gesamt) | 3700 MMT |
| Höhe (gesamt) | 1855 MMT |
| Gewicht | 10650 KGM |
| Ursprungsland | BG |
| Paketdiensfähig | NEIN |
