ELMAG Universal Fräsmaschine Modell UFM 125

Art.Nr.:
82133
3-4 Tage 3-4 Tage (Ausland abweichend)
  • Start Up Service
  • Bis zu 3-Jahre Garantie
  • Powered by Quality
  • Schneller Versand

Lieferhinweis: Artikel wird schnell benötigt?
Bitte Lieferzeit anfragen!

18.229,31 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel
Frage zum Produkt
Beschreibung

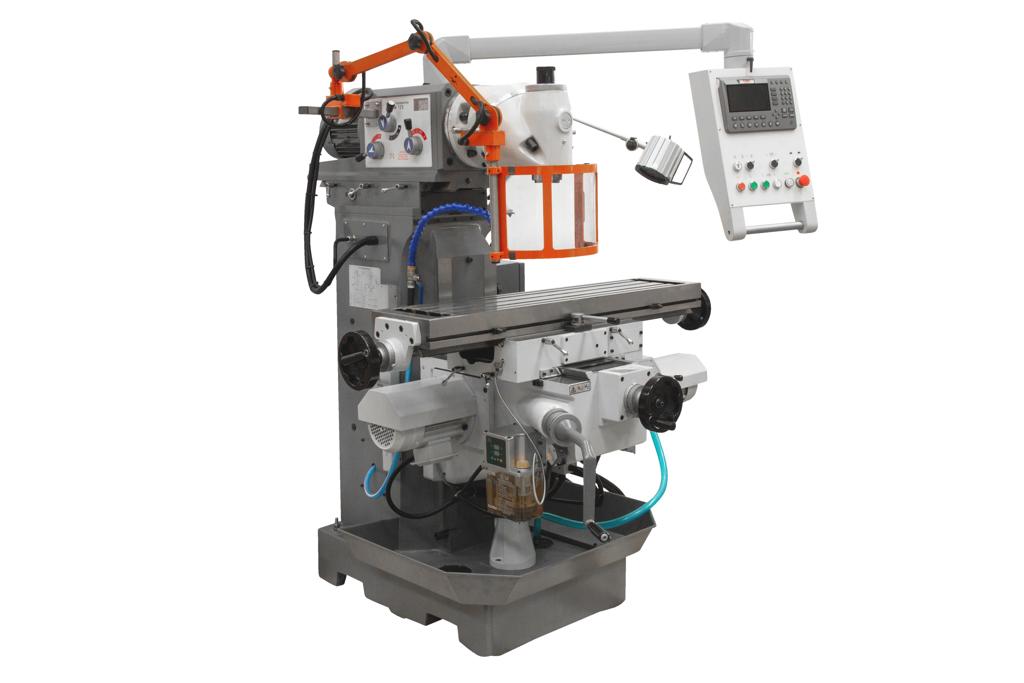

Produktbeschreibung ELMAG Universal Fräsmaschine Modell UFM 125

  • Automatikvorschub X/Y/Z
  • Fräsleistung Ø 125/40 mm
  • Kubatur 1.120 x 260 x 500 mm
  • Spindelausladung 60-500 mm
  • Tischweg 600x300 mm
  • Schwenkbarer Fräskopf ±180°
  • Einfache Umrüstung auf Horizontalfräse
  • Antriebsmotor 2.200 W
  • Großer Drehzahlbereich
  • Rechts- und Linkslauf
  • Frässpindeln mit Präzisionslager
  • Anzugsspindeln für hohe Sicherheit
  • Frässpindelschutzabdeckung
  • Leichtgängiger, präziser Kreuztisch mit T-Nuten und Kühlmittelrinne

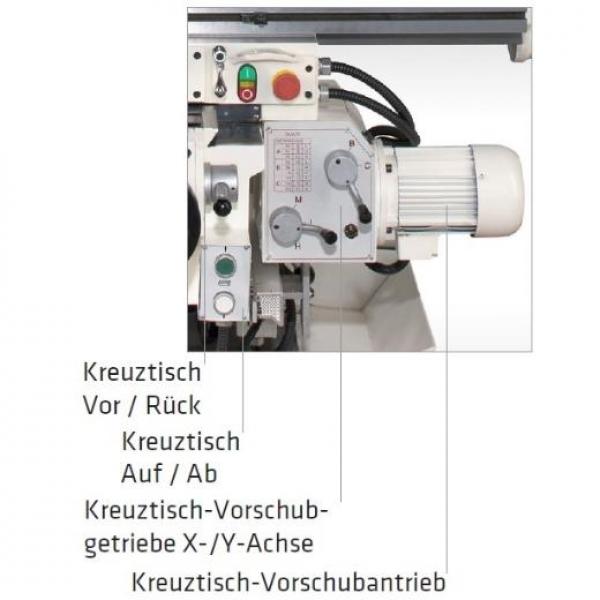

  • Kreuztisch X- und Y-Achse mit 9 Vorschubstufen
  • Kreuztisch-Z-Achse mit Antrieb
  • Zentralschmierung
  • Integriertes Kühlmittelsystem mit Rücklauf, Tank im Maschinensockel
  • LED-Frästischbeleuchtung
  • Mit digitaler Positionsanzeige

Einzigartiges '2 in 1'-Konzept

  • Der Schwenkkopf der UFM 125 ist in nahezu jedem Winkel einstellbar und ermöglicht neben normalen Planund Schaftfräsarbeiten eine Bearbeitung von Passflächen und -nuten in schwieriger räumlicher Lage.

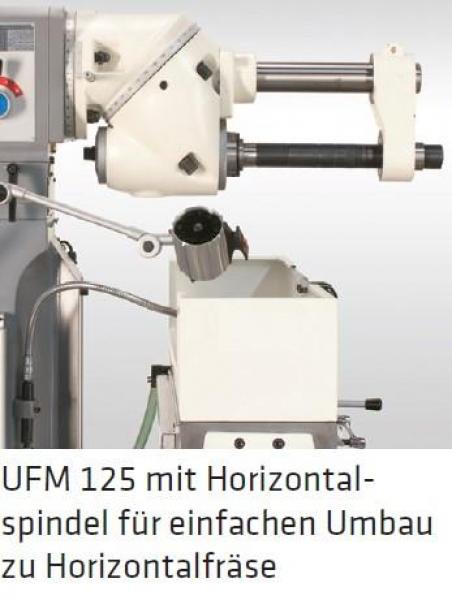

  • Für das Planfräsen großer Werkstücksflächen ist die Maschine mit wenigen Handgriffen (Horizontalspindel am Schwenkkopf) zu einer Horizontalfräse umrüstbar.

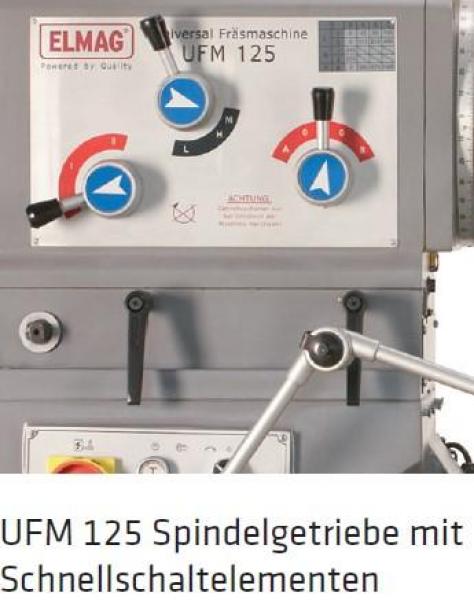

  • Dank der hohen Antriebsleistung von 2.200 Watt ist die Maschine für Planfräserdurchmesser bis 125 mm geeignet. Die Maschine ist mit einem Kreuztisch-Automatikvorschub der Xund Y-Achse und einem Eilgang der Z-Achse für rasche Tischpositionierung ausgestattet. 11 Drehzahlstufen und 9 Vorschubstufen bieten ausreichend Spielraum für eine Optimierung der Schnittgeschwindigkeit.
  • Sehr vorteilhaft sind eine Zentralschmierung der Führungsbahnen für rasche Verfügbarkeit und ein Kühlmittelsystem mit Tank im Maschinensockel.
  • Die UFM 125 ist ideal für die Einzelund Kleinserienverarbeitung geeignet.

Serienausstattung ELMAG Universal Fräsmaschine Modell UFM 125

  • Digitale Positionsanzeige
  • Spannzangenset 4, 5, 6, 8, 10, 12, 14 und 16 mm mit Spannzangenfutter
  • Werkzeugsatz
  • Bedienungsanleitung / CE

Technische Spezifikation ELMAG Universal Fräsmaschine Modell UFM 125

KriteriumSpezifikation
Fräsleistung Planfräser125 MMT
Kubatur1120x260x500 MMT
Fräsleistung Schaftfräser40 MMT
Spindelaufnahme (Drehspindel)ISO 40
Drehzahlbereich vertikal45 - 1660 UpM
Drehzahlstufen vertikal11
Drehzahlbereich horizontal45 - 1660 UpM
Kühlmittelpumpe90 WTT
Drehzahlstufen horizontal11
T-Nuten / Breite x Abstand5 / 14 x 50 MMT
Spindelausladung60 - 500 MMT
Fräskopf Schwenkbereich± 180 °
Pinolenabstand Tisch80 - 500 MMT
Horizontalspindelabstand Tisch40 - 470 MMT
Frästischhub420 MMT
Frästischfläche1120x260 MMT
Tischweg X x Y600 x 300 MMT
Vorschübe X/Y24 - 402 mm/min
Vorschubstufen X/Y9
Vorschub Z1200 mm/min
Motorleistung2200 WTT
Vorschubantrieb X/Y550 WTT
Vorschubantrieb Z750 WTT
Netzanschluss400/50 V/Hz
Länge x Breite1655 x 1325 MMT
Höhe1730 MMT
Gewicht1480 KGM
UrsprungslandCN
PaketdiensfähigNEIN
