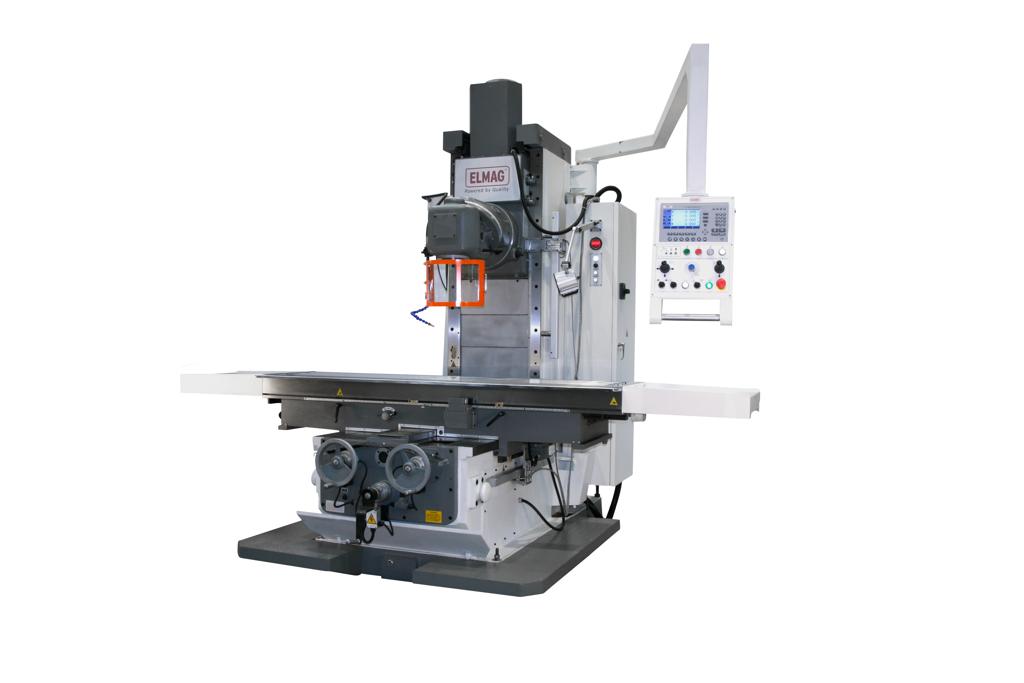

ELMAG Universal Fräsmaschine Modell UFM 2100

UFM 2100

• Die UFM 2100 ist eine kräftige, präzise Bettfräsmaschine mit vertikal geführtem Maschinenkopf und hoher Tischbelastbarkeit ein Multitalent für das Bohren, Reiben, Senken, Gewindeschneiden, Planund Schaftfräsen von Maschinen-, Stahlund Gussbauteilen. Die UFM 2100 ist mit einem automatisch höhenverstellbaren Maschinenkopf ausgestattet. Alle Vorschubstufen werden stufenlos durch Servomotoren angetrieben. Die Wahl der Vorschubrichtung wird mittels leicht bedienbarem Joystick ausoder vorgewählt und mittels Potentiometer geregelt. Das ergonomisch angeordnete Bedienfeld ist dreh-, schwenkbar und ermöglicht dem Bediener die einfache Kontrolle über die Arbeitsschritte. Ein Eingriff in den Arbeitszyklus ist jederzeit möglich.

X/Y/Z-Automatik und Eilgang

• Fräsleistung Ø 200 / 63 mm
• Kubatur 2.100 x 500 x 670 mm
• Spindelausladung 600 mm
• Tischweg 1.500 x 670 mm
• Schwenkbarer Fräskopf ± 90°
• Antriebsmotor 7.500 W, 400 V
• Einstellung der Spindeldrehzahl über Getriebeschaltstufen für erhöhtes Drehmoment 12/35-1.345 UpM
• Stufenlose Vorschübe über Servomotoren
• Rechtsund Linkslauf
• Frässpindel mit Präzisionslager
• Anzugsspindel für hohe Sicherheit
• Leichtgängiger, präziser Kreuztisch mit T-Nuten und Kühlmittelrinne
• Zentralschmierung
• Kühlmittelsystem mit Rücklauf
• LED-Frästischbeleuchtung
• Mit digitaler Positionsanzeige 3-Achs GDX

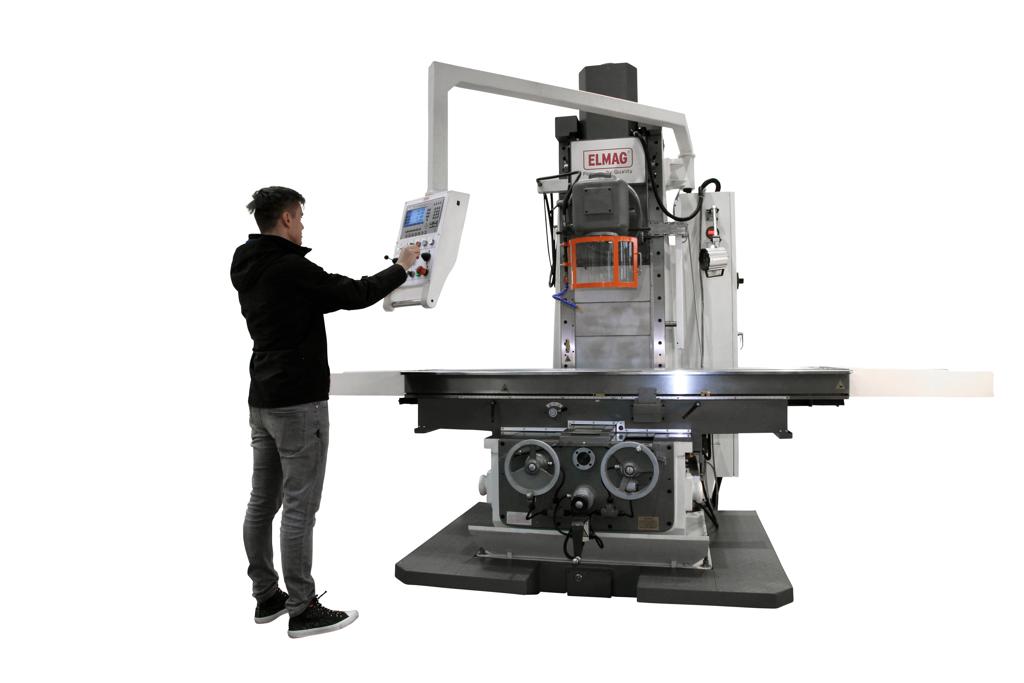

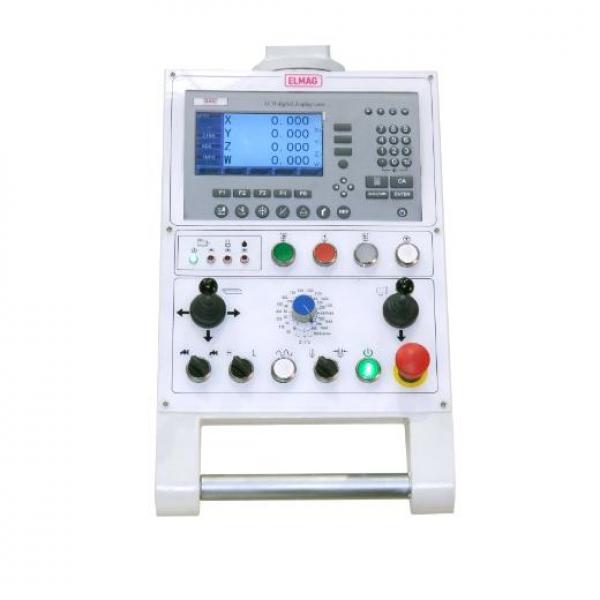

Ergonomisches Bedienpult

• Digitale Positionsanzeige 3-Achsen
• Lochreihen und Lochkreisfunktion
• Bedienjoystick für X/Y/Z-Achse
• Potentiometer für stufenlose
• Vorschubregelung
• RechtsLinkslauf der Pinole
• Tipptaster für Eilgang

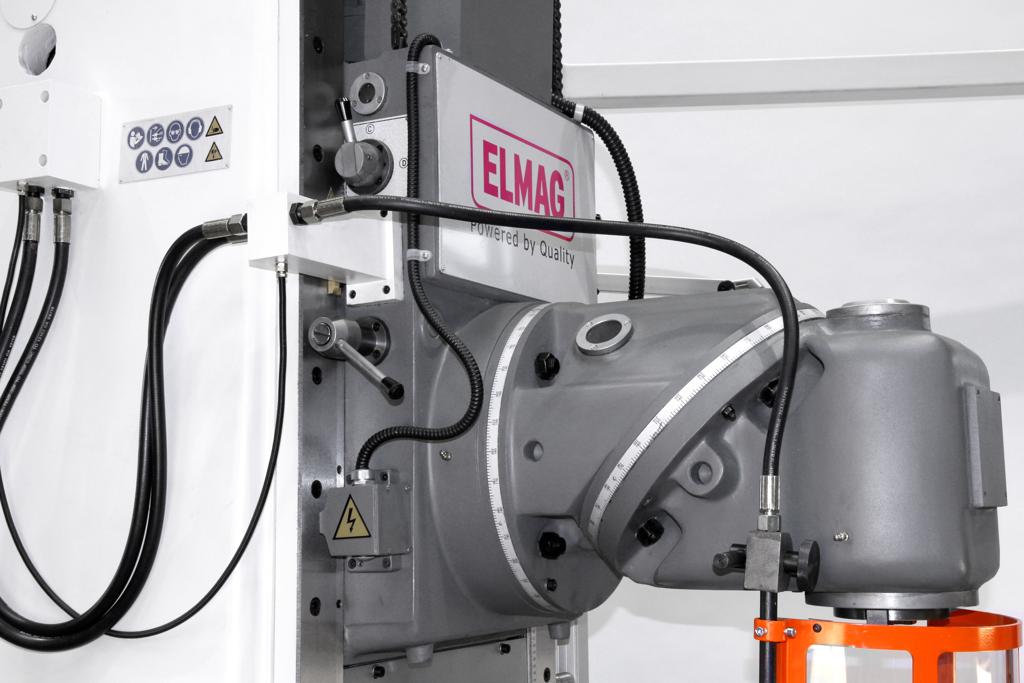

Winkelfräskopf

• +/90 ° Winkelverstellung möglich
• Umrüstung auf Horizontalfräsen möglich
• Frässpindel mit Präzisionslager
• CE Schutzeinrichtung der Pinole
• Klemmung der Z-Achse
• Automatische Schmierung der Z-Achse

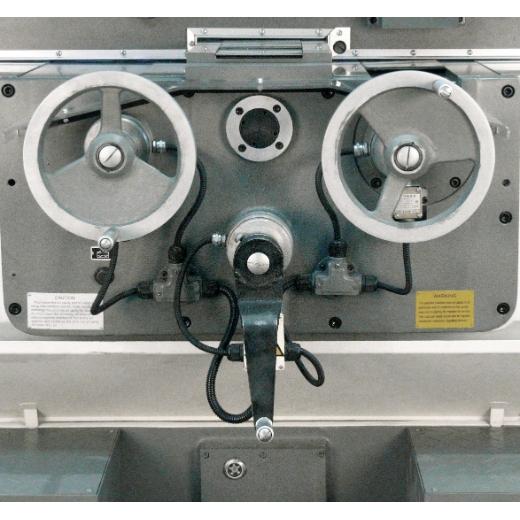

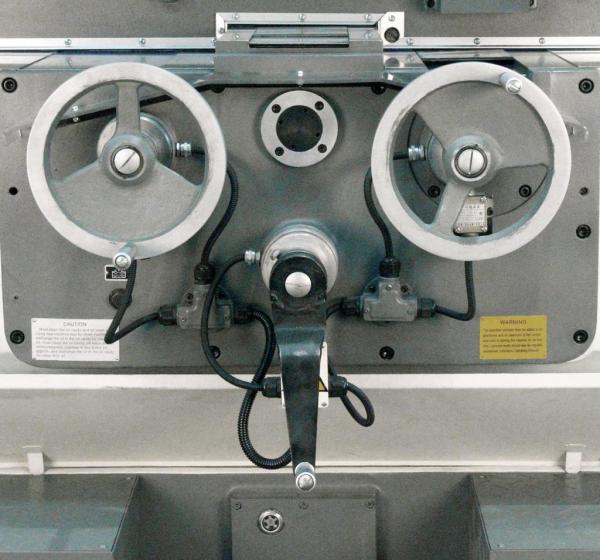

Stirnseitige Bedienfront

• Manuelle Bedienmöglichkeit der 3 Achsen
• Elektrische Überwachung der Bedienräder
• Ölstandsanzeige
• Späneabstreifer

Technische Spezifikation ELMAG Universal Fräsmaschine Modell UFM 2100
